www.ostendorf.ru
10

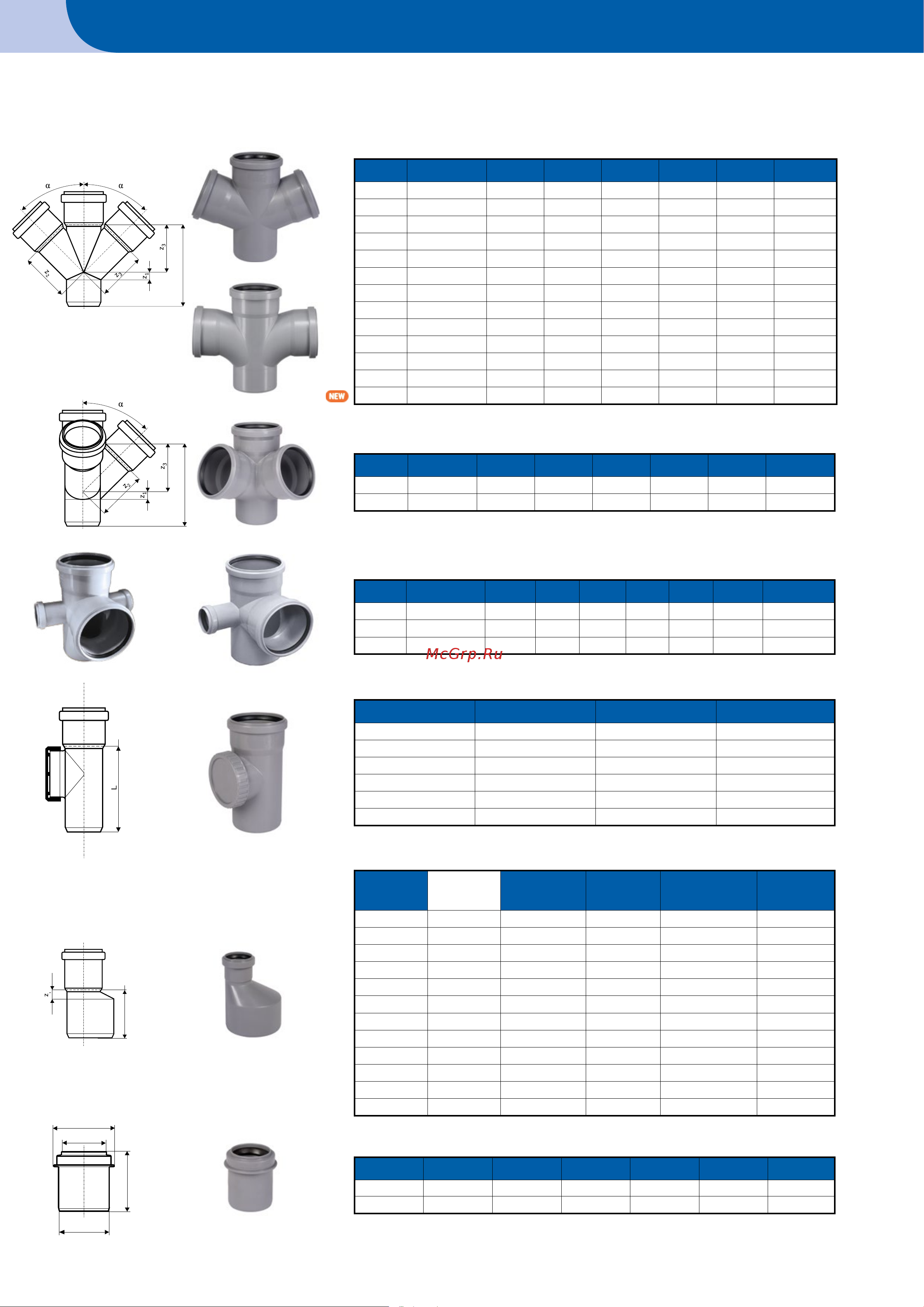

Система HT (PPs) Канализационные трубы и фитинги
HTR – редукция короткая
Арт DN d
1
d
2
d
3
h [мм] Упаковка
112715 50/40 50 41,2 59,5 61,5 20/960
115705 110/90 110 90,8 118 76 20/480
d
2
d
3
d
1
h
HTR – переход эксцентрический (редукция)
Арт
серый цвет
Арт
белый цвет
DN z
1
h [мм] Упаковка
111710 559900 40/32 31,5 50,5 20/1400
112720 559910 50/32 17 68 20/960
112710 559920 50/40 12 64 20/960
113710 х 75/50 21 72 20/480
114720 х 90/50 29 83 20/480
114710 х 90/75 17 71 20/480
115720 х 110/50 40 102 20/480
115710 х 110/75 26 89 20/480
115700 х 110/90 17 75 20/240
116710 х 125/110 15 79 20/240
117710 х 160/110 38,5 118 20/160
117700 х 160/125 28 101 20/160
HTED – крестовина угловая (двухплоскостная)
Арт DN α z
1
z
2
z
3
L [мм] Упаковка
115920 110/110/110 67° 40 86 86 145 10/80
115940 110/110/110 87° 55 65 65 175 12/144
HTDA – крестовина, HTDAR – крестовина с плавным радиальным
подключением
Арт DN α z
1
z
2
z
3
L [мм] Упаковка
115440 50x50x50 45° 8 64 64 173 12/144
115480 50x50x50 87° 22 30 30 152 12/144
112900 50/50/50 67° 20 41 41 107 20/480
113900 75/75/75 67° 28 55 55 138 20/240
114900 90/90/90 87° 46 51 51 151 20/160
115540 110x50x50 45° 13 105 105 195 24/192
115910 110/50/50 67° 8 73 73 121 10/120
115580 110x50x50 87° 22 60,5 60,5 179 26/208
115680 110x110x50 87° 8 60 60 238 18/144
115880 110/110/110 45° 21 135 135 217 10/120
115900 110/110/110 67° 40 87 87 189 5/60
115935 110/110/110 87° 55 65 65 182 12/144
115930 110/110/110 R 87° - - - - 5/60
HTRE – ревизия
Арт DN L [мм] Упаковка
112600 50 110 20/480
113600 75 138 20/480
114600 90 171 20/240
115600 110 179 20/160
116600 125 191 5/60
117600 160 203 5/60
h
L
L
HTEDL (левая), HTEDR (правая) – крестовина угловая (двухплоскостная)
HTEDLR - крестовина пятерник
Арт DN α z
1
z
2
z
3
L [мм] Упаковка
115950 110/110/50
левая
87° 55 65 65 182 15/180
115960 110/110/50
правая
87° 55 65 65 182 15/180
115970 110/50/50/110
пятерник
87° 55 65 65 182 12/144
