Пакетные переключатели серии ПП – Исполнение в пластиковом корпусе

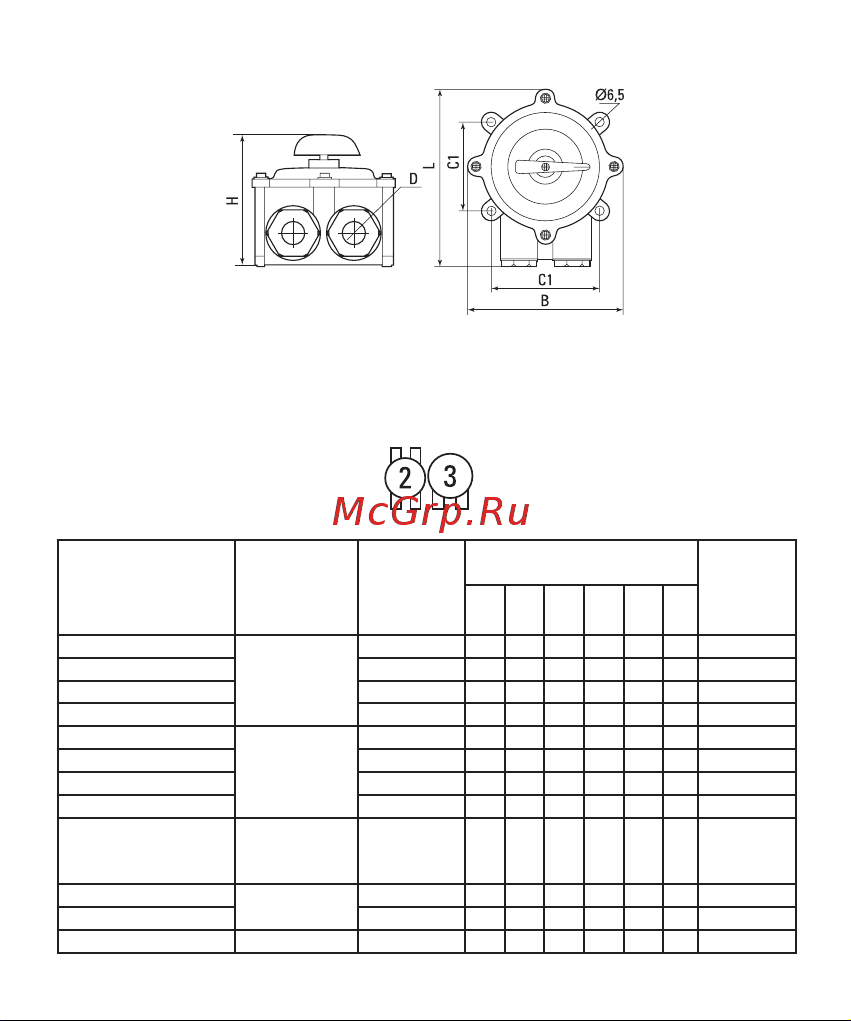

Рис. 8 Пакетные переключатели серии ПП – Исполнение в пластиковом корпусе

Таблица 8

Защитный корпус – ударопрочный негорючий пластик

Степень защиты IP56

Способ крепления – основанием корпуса

Схема расположения сальников:

Наименование

Номинальный

рабочий ток,

напряжение

In, А / Ue, В

Коммута-

ционная

схема

Габаритные и установоч-

ные размеры, мм

Схема

распо-

ложения

сальников

C1 C2 L H B Dc

ПП 2-16/Н2 М2 пл.56

16А 220В (DC)

16А 230В (AC)

10А 400В (AC)

Рисунок 15. 80 60 115 85 100 15 3

ПП 3-16/Н2 М2 пл.56 Рисунок 16. 80 60 115 85 100 15 3

ПП 4-16/Н2 М2 пл.56 Рисунок 17. 80 60 115 90 100 15 3

ПП 3-16/Р М2 пл.56 Рисунок 18. 80 60 115 90 100 15 3

ПП 2-40/Н2 М2 пл.56

40А 220В (DC)

40А 230В (AC)

25А 400В (AC)

Рисунок 15. 100 100 165 130 140 20 3

ПП 3-40/Н2 М2 пл.56 Рисунок 16. 100 100 165 130 140 20 3

ПП 4-40/Н2 М2 пл.56 Рисунок 17. 100 100 185 135 140 20 2

ПП 3-40/Р М2 пл.56 Рисунок 18. 100 100 165 130 140 20 3

ПП 2-63/Н2 М2 пл.56

63А 220В (DC)

63А 230В (AC)

40А 400В (AC)

Рисунок 15. 100 100 185 135 140 20 2

ПП 2-100/Н2 М2 пл.56

100А 220В (DC)

100А 230В (AC)

Рисунок 15. 125 125 215 155 192 30 3

ПП 3-100/Н2 М2 пл.56 Рисунок 16. 125 125 215 165 192 30 3

ПП 3-100/Р М2 пл.56 60А 400В (AC) Рисунок 18. 125 125 215 165 192 30 3
