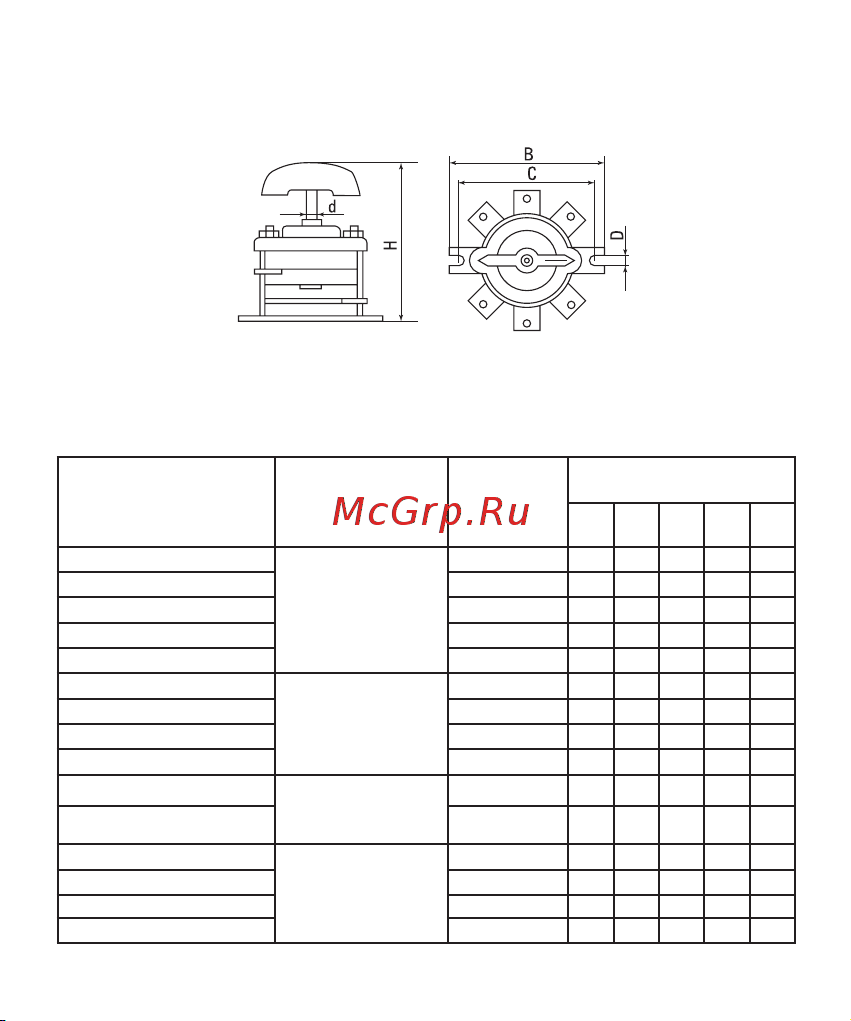

Рис.6 Пакетные переключатели серии ПП – Исполнение 3

2.2 Номенклатура и краткие технические характеристики пакетных переклю-

чателей серии ПП.

Пакетные переключатели серии ПП – Исполнение 3

Таблица 6

Защитный корпус – отсутствует

Степень защиты IP00

Способ крепления – задней скобой

Наименование

Номинальный

рабочий ток,

напряжение

In, А / Ue, В

Коммута-

ционная

схема

Габаритные и установоч-

ные размеры, мм

C B H D d

ПП 1-16/Н2 М3 исп.3

16А 220В (DC)

16А 230В (AC)

10А 400В (AC)

Рисунок 14. 56 60 70 5 6

ПП 2-16/Н2 М3 исп.3 Рисунок 15. 56 60 75 5 6

ПП 3-16/Н2 М3 исп.3 Рисунок 16. 56 60 80 5 6

ПП 4-16/Н2 М3 исп.3 Рисунок 17. 56 60 85 5 6

ПП 3-16/Р М3 исп.3 Рисунок 18. 56 60 80 5 6

ПП 2-40/Н2 М3 исп.3

40А 220В (DC)

40А 230В (AC)

25А 400В (AC)

Рисунок 15. 90 100 100 6 8

ПП 3-40/Н2 М3 исп.3 Рисунок 16. 90 100 115 6 8

ПП 4-40/Н2 М3 исп.3 Рисунок 17. 90 100 120 6 8

ПП 3-40/Р М3 исп.3 Рисунок 18. 90 100 100 6 8

ПП 2-63/Н2 М3 исп.3

63А 220В (DC)

63А 230В (AC)

40А 400В (AC)

Рисунок 15. 90 100 120 6 8

ПП 3-63/Н2 М3 исп.3 Рисунок 16. 90 100 145 6 8

ПП 2-100/Н2 М3 исп.3

100А 220В (DC)

100А 230В (AC)

60А 400В (AC)

Рисунок 15. 130 140 130 7 9

ПП 3-100/Н2 М3 исп.3 Рисунок 16. 130 140 150 7 9

ПП 4-100/Н2 М3 исп.3 Рисунок 17. 130 140 160 7 9

ПП 3-100/Р М3 исп.3 Рисунок 18. 130 140 150 7 9
