Пожаробезопасность материала:

• Группа горючести – Г1;

• Группа распространения пламени – РП1.

Габаритные размеры: 2500х2500х2500 мм.

Масса палатки: не более 58 кг.

Изготовлено по техническому заданию. Соответствует требованиям нормативных докумен-

тов.

ИНСТРУКЦИЯ ПО СБОРКЕ

Сборка каркаса:

• Соединить Опору низ (поз. 1) и Опору верх (поз. 2).

• Соединить Опору низ (поз. 1) и Крепление №1 (поз. 6).

• К каждой полученной подсборке присоединить Крепление №1 (поз. 7) и собрать

подсборки между собой.

• Соединить Крепление верх №2 (поз. 3) и Крепление верх №1 (поз. 4) между собой.

• Вставить полученное колено в трубу Опоры верх (поз. 2).

• Соединить колено палатки с Крестовиной (поз. 5).

• Зафиксировать тентовое укрытие с помощью ремней на собранном каркасе.

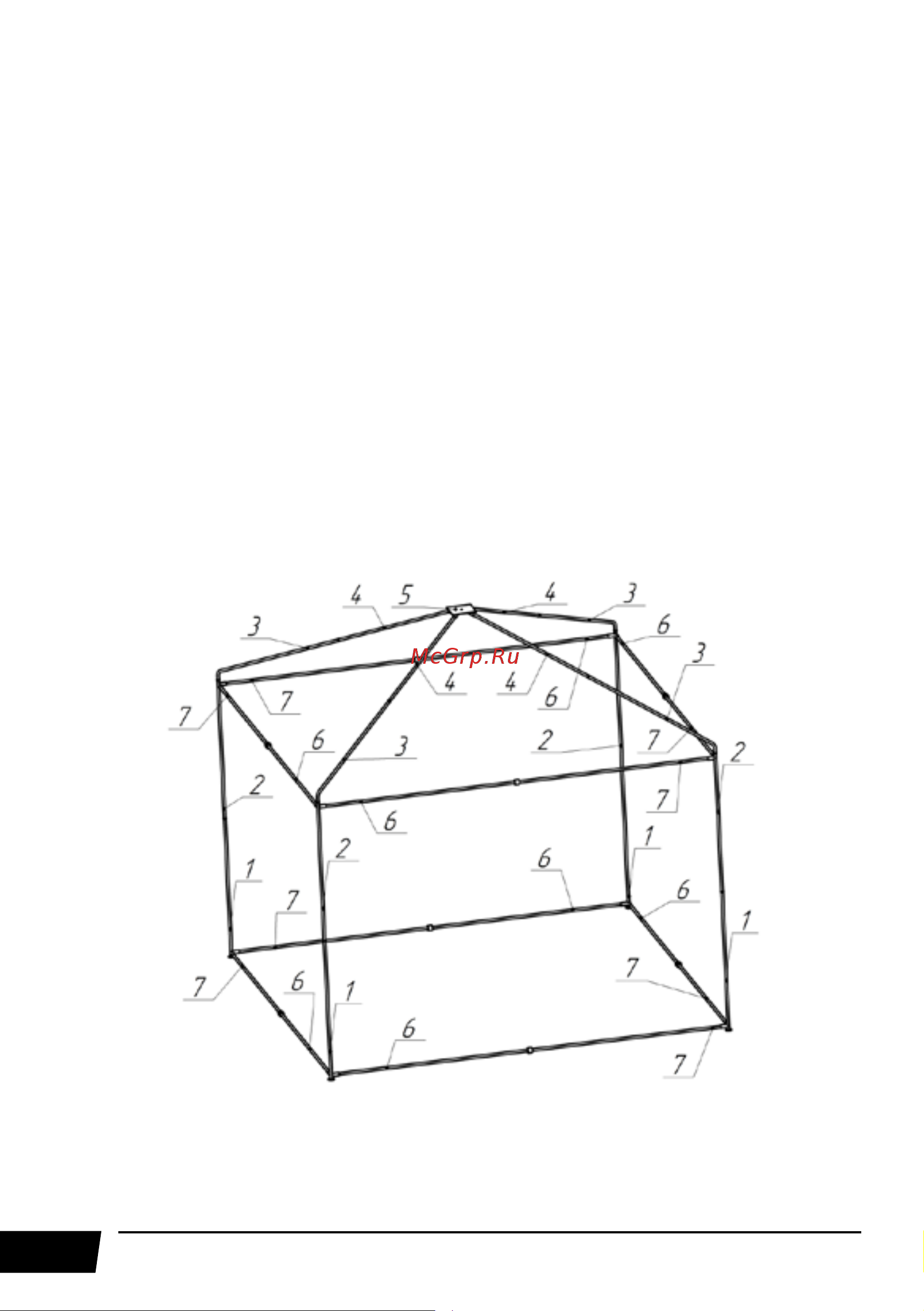

Рис. 2. Общий вид каркаса палатки сварщика.

1) Опора низ – 4 шт. 2) Опора верх – 4 шт. 3) Крепление верх №2 – 4 шт.

4) Крепление верх №1 – 4 шт. 5) Крестовина – 1 шт. 6) Крепление №1 – 8 шт.

7) Крепление №2 – 8 шт.
