Тв5.139.125РЭ (Редакция 1) 2018

Алгоритм корректировки угловых погрешностей модулей 4D

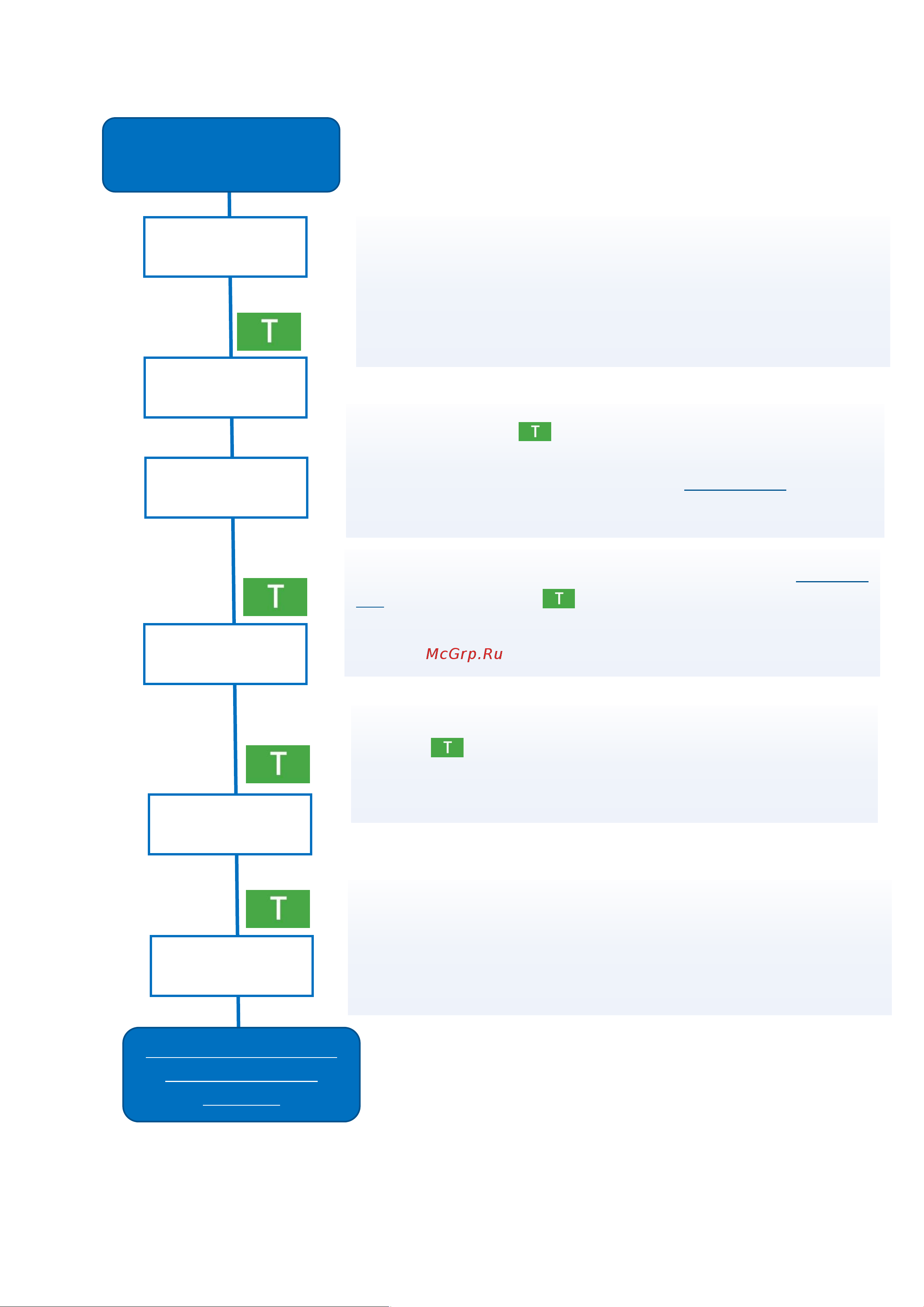

Рис. 9.3. Последовательность корректировки угловых погрешностей модулей 4D.

Вход в корректировку

угловой погрешности

A X.X

A1 0.0

A2 XX.X

A3 XX.X

A4 XX.X

A1 XX.X

Отрегулировать опоры. Поворачивая винт опоры

(любого из датчиков) в одну и другую сторону, добиться

минимального показания массы на индикаторе. Поворот

винта производить через регулировочное отверстие при

помощи отвертки.

Нажать кнопку Первое знакоместо поочередно

начнет отображать символы А 1, предлагая нагрузить

первый квадрант платформы весов, см. Рис. 9.2. Порядок

нагружения квадрантов может быть произвольным.

Установить гири в угол одного из квадрантов, см. Рис.

9.2. Нажать кнопку . Индикатор начнет отображать

символы А 2, предлагая нагрузить следующий квадрант

платформы.

Установить гири в угол второго квадранта. Нажать

кнопку .

отобразится символ А 3 с предложением нагрузить

третий квадрант платформы.

Провести аналогичные действия для третьего и

четвертого квадрантов.

На этом корректировка угловой погрешности закончена.

Переход к юстировке

при центральной

загрузке
