2.3.2. Перед началом работы весы необходимо распаковать и проверить
комплектность (табл. 4).

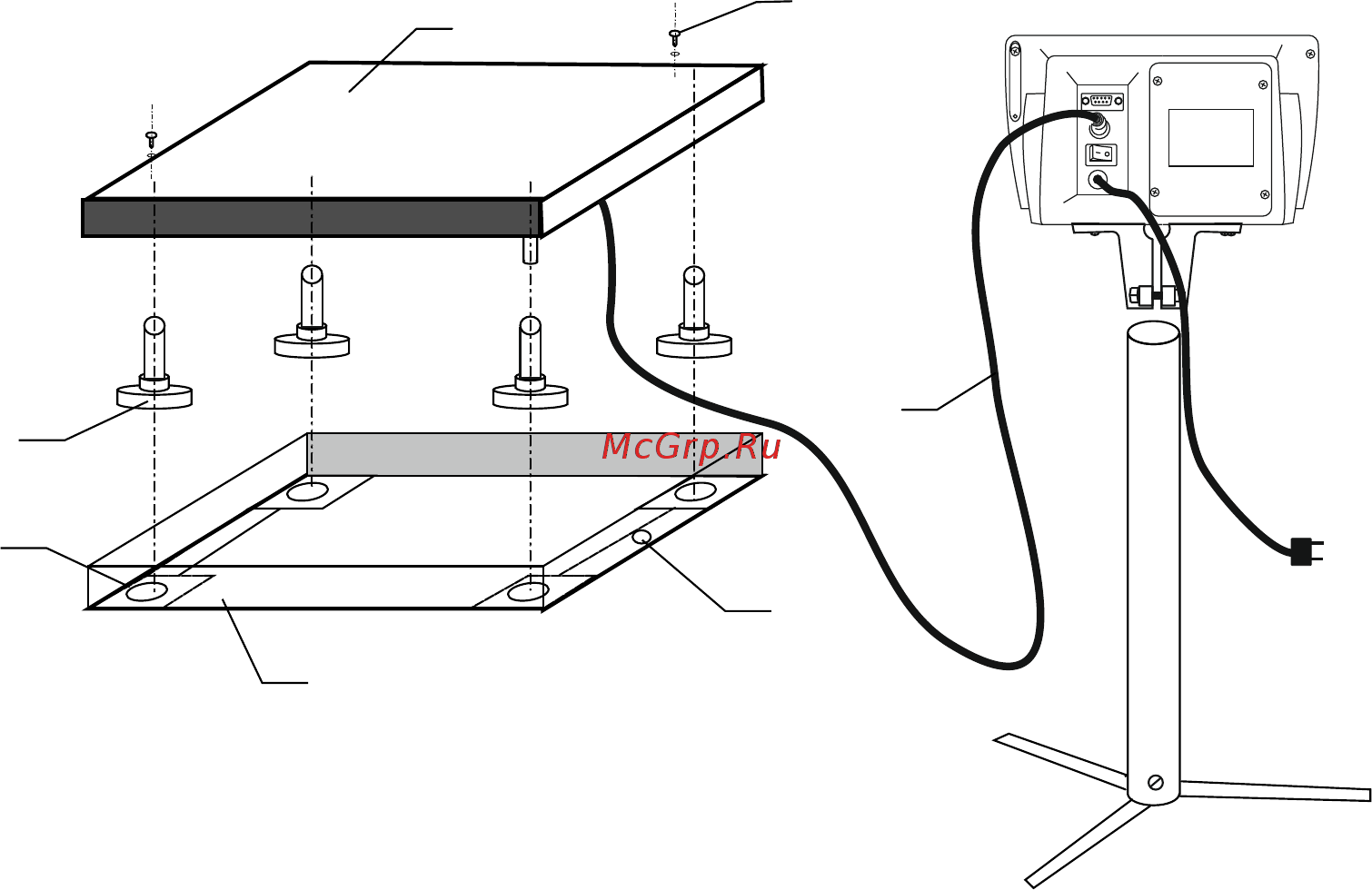

Схема весов ВСП4-В (рисунок 5).
6
3
4
2
5
1
7
Рис.5 Схема весов ВСП4-В
1. Врезная платформа
2. Опора
3. Рама
4. Гнездо опоры
5. Рым-болт
6. Отверстие для вывода
соединительного шнура
7. Соединительный шнур
Ввернуть опоры 2 в резьбовые отверстия датчиков врезной платформы 1 таким
образом, чтобы высота платформы 1, установленной на плоской поверхности, была бы
равна глубине рамы 3 (размер Н2 на рис.4). Установить на врезной платформе 1 рым-
болты 5. Врезную платформу 1 необходимо расположить в раме 3 таким образом,
чтобы сторона платформы 1, у которой находится вывод соединительного шнура 7,
соответствовала стороне рамы 3, на которой находится отверстие 6 для вывода
соединительного шнура 7.
Установить платформу 1 рядом с рамой 3 и пропустить соединительный шнур 7
из внутренней части рамы 3 наружу через отверстие 6 и защитную трубу. Осторожно
при помощи грузоподъемного механизма опустить платформу 1 в раму 3 так, чтобы
опоры 2 оказались в гнездах 4.
После установки платформы 1 зазор между рамой 3 и платформой по периметру
должен быть равномерным.
Нажимая последовательно на углы платформы 1, проверить отсутствие вертикальных
зазоров в опорах 2. Устранить зазоры, отрегулировав положение опор платформы.
