Поз.

Наименование

Кол-во, шт.

1

Перекладина длинная

2

2

Перекладина короткая

2

3

Ножка для ванны длинная

2

4

Ножка для ванны короткая

2

5

Шпилька М12 L=300 мм.

2

6

Шпилька М12 L=230 мм.

2

7

Шпилька М12 L=180 мм.**

1

8

Шпилька М12 L=160 мм.**

1

9

Шпилька М12 L=140 мм.**

1

10

Винт 3,5х35

4

11

Шайба М8

4

12

Шуруп 8х50

4

13

Болт М12х40

1***

14

Гайка М12

17

15

Винт 4,2х13

8

16

Опора

6

17

Винт 4х60

3

18

Дюбель 8х60

3

Palatino Linotype

19

Крючок

3

20

Шайба М6

3

21

Упор*

3

1

2

12

12

*Применяется для установки фронтальной

панели.

**Шпильки L=180;160 мм. применяются на

ваннах Classic/Elegance;

шпильки L=160;140 мм.

применяются на ваннах

Modern и на остальные

ванны.

***Данная позиция

применяется для

установки фронтальной

панели на ванне 1300-1400

Короткая шпилька

устанавливается

ближе к сливу.

3

3

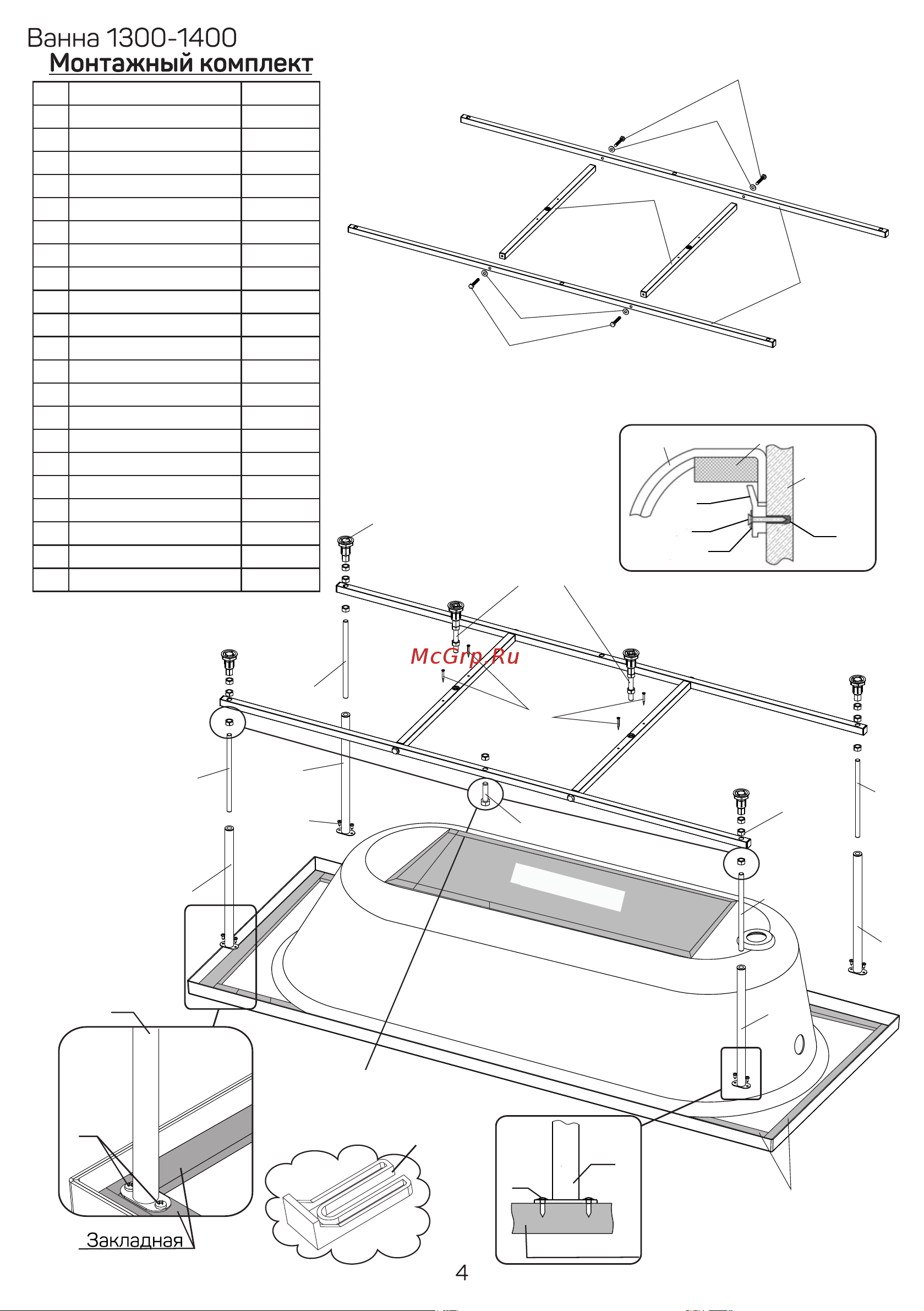

Места установки упоров

крепления лицевой

панели

Закладная

**крепление ванны к стене производить

по аналогии с ванной 1200

Закладная

Закладная

4

7,8,9

6

10

11

Закладная

Стена

Борт ванны

17

16

14

15

3

4

5

5

6

11

13

15

18

19

20

15

4

см. Рекомендации по установке

Упор (21)
