10
Питание (слева направо)
Pin 1 Pin 5
Pin 6 Pin 9
1 5432
Pin1 DC24V
Pin2 0V
Pin3 FG
Последовательный порт DB9 (COM1/COM3)
Pin 1 Pin 5
Pin 6 Pin 9
Power
Com1/Com3 USB HostEthernet
USB SlaveCom2
Pin1 Rx-(B)
Pin2 RxD (COM1 RS232)
Pin3 TxD (COM1 RS232)
Pin4 Tx-
Pin5 GND
Pin6 Rx+(A)
Pin7 RxD (COM3 RS232)
Pin8 TxD (COM3 RS232)
Pin9 Tx+
Порт RS-485/422 (COM2)
Pin1 Rx+(A)
Pin2 Rx-(B)
Pin3 GND
Pin4 Tx+
Pin5 Tx-
Pin 1 Pin 5
Pin 6 Pin 9
1 5432

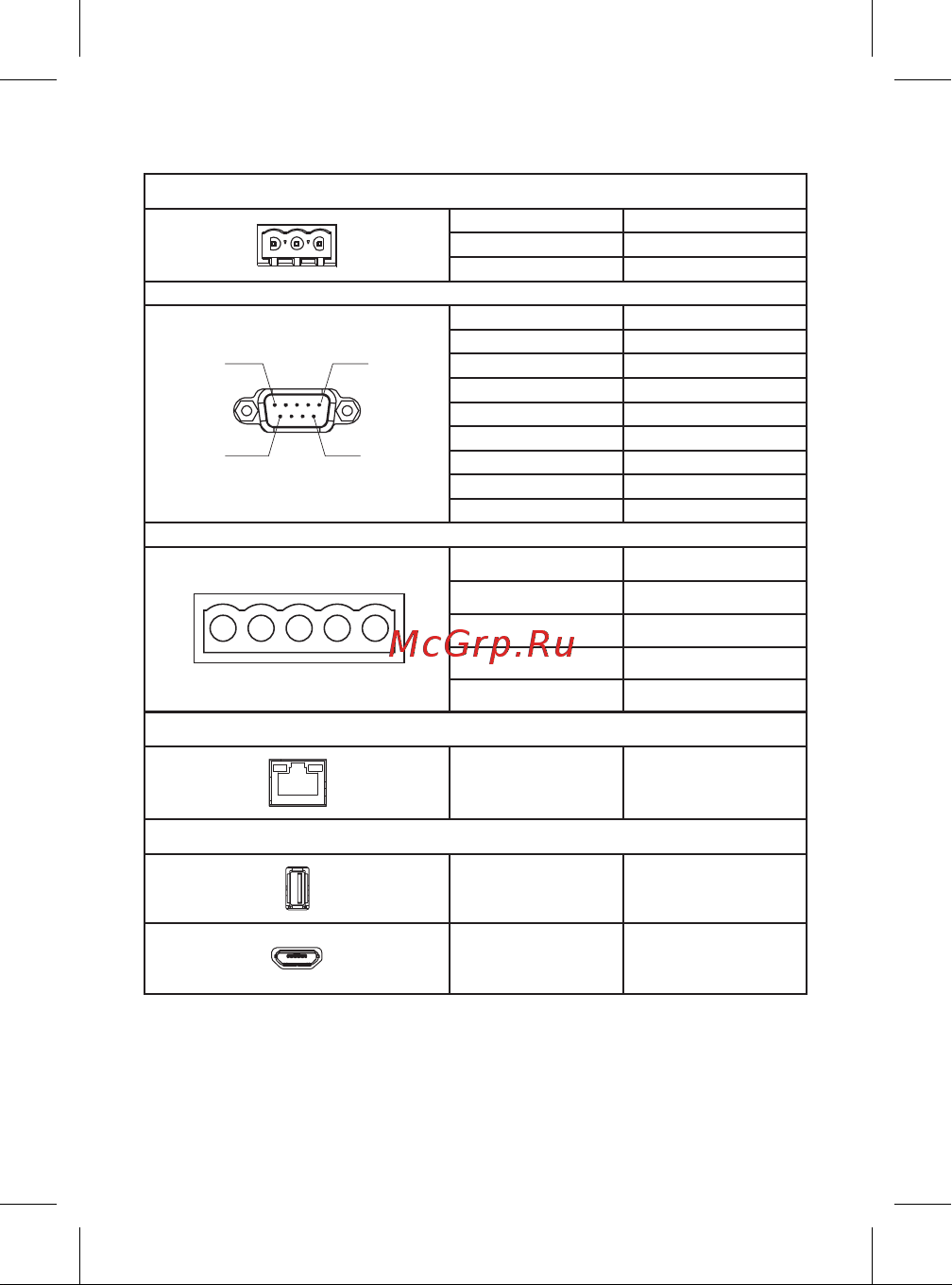

Таблица 3 – Описание разъемов питания и интерфейсов RSC-15E
Порт Ethernet
Pin 1 Pin 5
Pin 6 Pin 9
Power
Com1/Com3 USB HostEthernet
USB SlaveCom2
RJ45
Связь
с контроллером
или сервером
USB
Pin 1 Pin 5
Pin 6 Pin 9
Power
Com1/Com3 USB HostEthernet
USB SlaveCom2
USB Type A
Подключение
USB-накопителей
Pin 1 Pin 5
Pin 6 Pin 9
Power
Com1/Com3 USB HostEthernet
USB SlaveCom2
MicroUSB
Загрузка
и отладка проекта
7 КОМПЛЕКТНОСТЬ
Панель оператора – 1 шт.
Крепежный комплект – 1 шт.
Паспорт – 1 шт.
