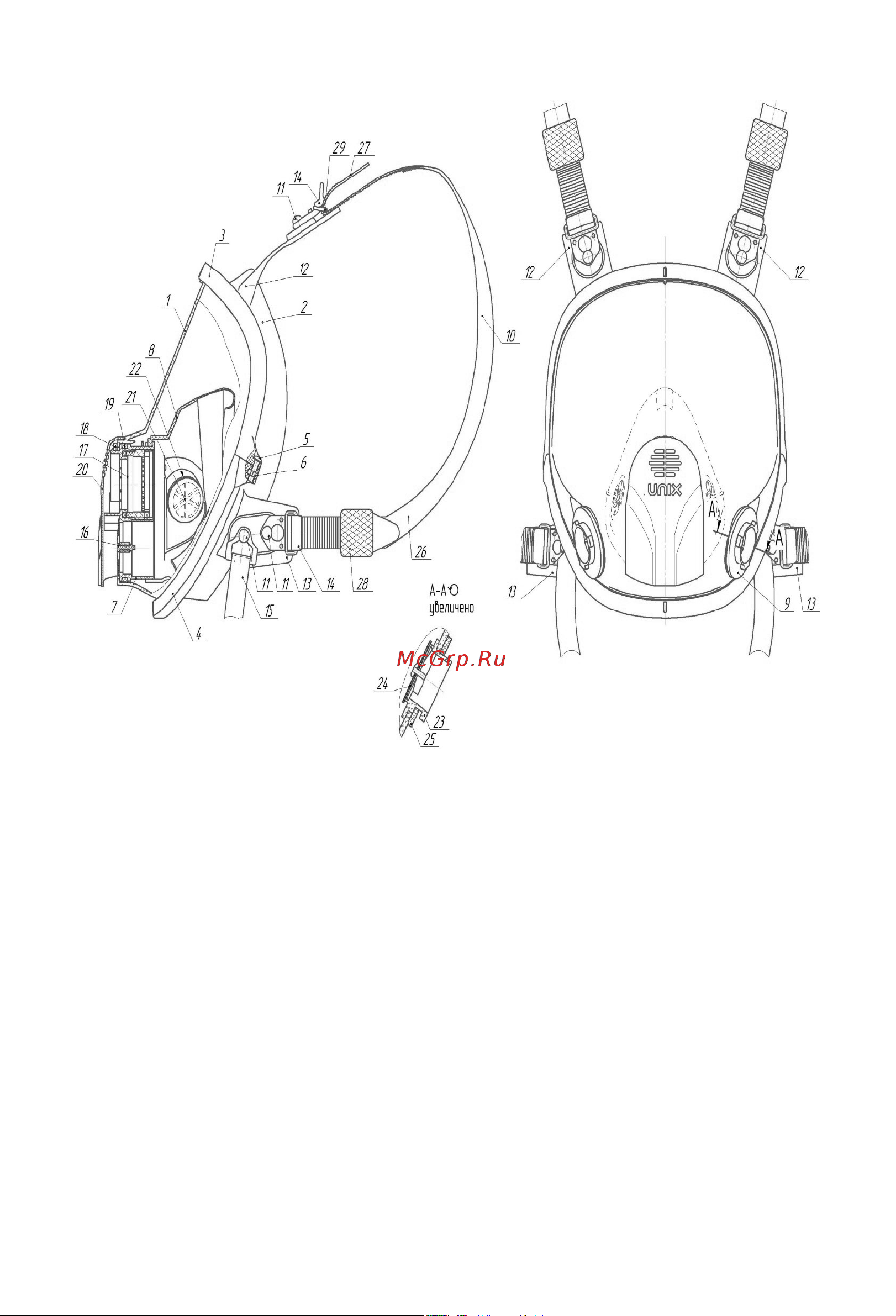

Рисунок 1 – Устройство маски панорамной UNIX 6100

1 – стекло-корпус, 2 – уплотнитель, 3 – оправа верхняя, 4 – оправа

нижняя, 5 – винт, 6 – гайка, 7 – клапанная коробка, 8 – подмасочник, 9 – узел

подсоединения фильтра байонетного типа, 10 – оголовье, 11 – кнопка, 12 – ушко

височное, 13 – ушко щечное, 14 – пряжки, 15 – шейная тесьма, 16 – лепесток

клапана выдоха, 17 – мембранный узел, 18 – фиксатор, 19 – уплотнительное

кольцо, 20 – защитный экран, 21 – седловина клапана вдоха, 22 – лепестки

клапана вдоха, 23 – седловина клапана вдоха, 24 – лепестки клапана вдоха,

25 – кольцо уплотнительное, 26 – наголовник, 27 – верхняя лямка, 28 – нижняя

лямка, 29 – металлический шарнир.
