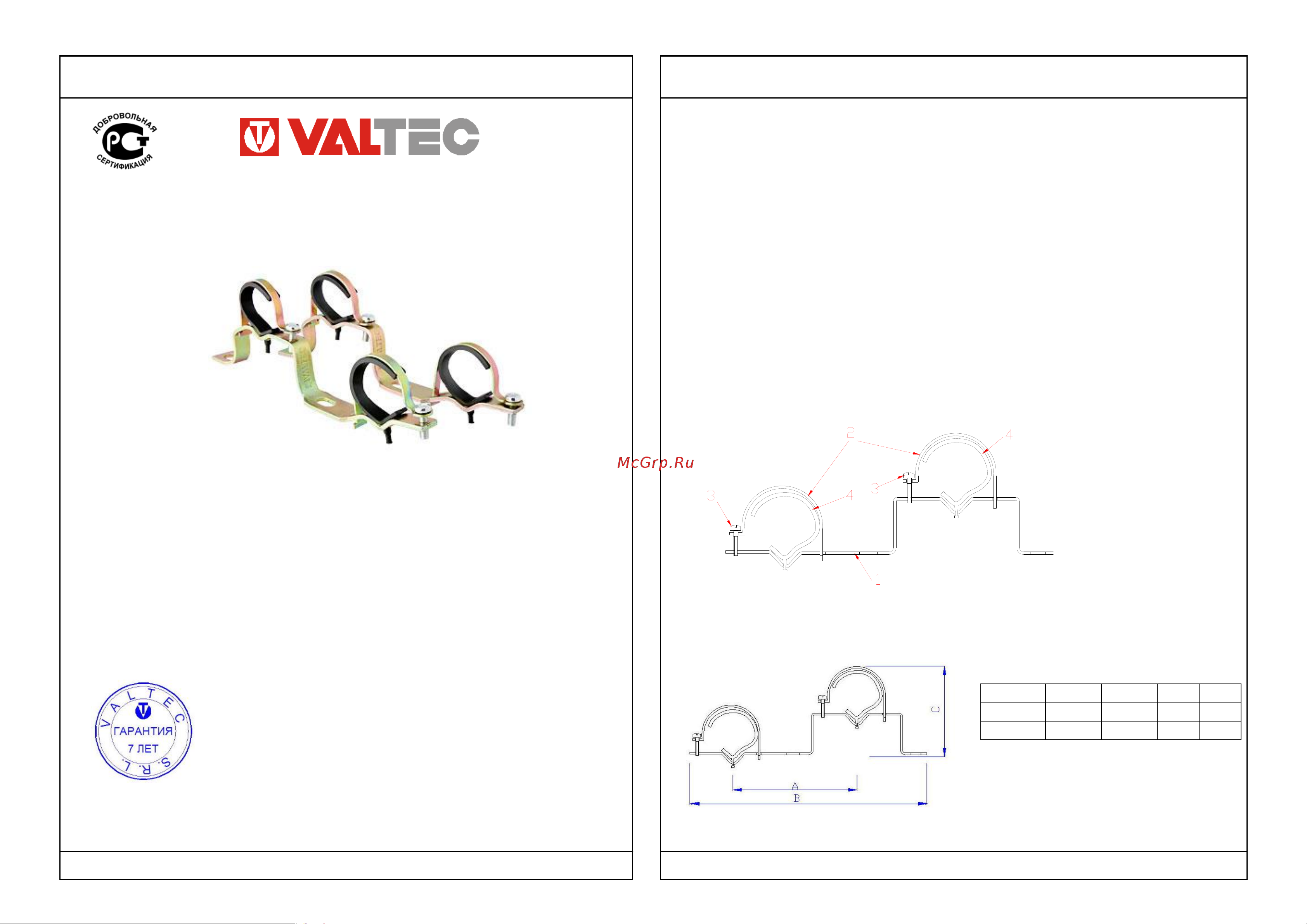

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

1.Назначение и область применения

1.1. Коллекторные кронштейны служат для крепления пары (подающий и

обратный) стандартных коллекторов с Ду 3/4" и 1" к несущей конструкции

(стене или коллекторному шкафу).

1.2.Кронштейны состоят из крепежной планки 1, выполненной из стальной

анодированной полосы толщиной 3мм, к которой с помощью винтов 3

крепится пара стальных анодированных хомутов толщиной 0,7мм. В хомуты

вставлены пластиковые прокладки 4, которые являются тепло- и

виброзащитными, а также предохраняют поверхность коллекторов от

механических повреждений.

1.3.Крепление кронштейнов осуществляется к стене или коллекторному

шкафу саморезами или винтами. Кронштейны обеспечивают разнос

коллекторов по высоте на 115 мм (между осями) и на 36 мм по глубине.

1.4. Кронштейны предназначены для крепления коллекторов Valtec

VTc.500;VTc.550;VTc.560;VTc.580.

2.Габаритные размеры

Размер

Вес

3/4"

115

210

197

115

210

201

ПАРА КРОНШТЕЙНОВ КОЛЛЕКТОРНЫХ

Модель: VTс. 130

ПС - 46097

Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
