1.4.2 Устройство состоит из блока ТЭНов (поз. 1 рис. 2а, 2б), ЭГПП (поз. 2 рис. 2а, 2б) и

наружного ограждения (поз. 3 рис. 2а, 2б).

Блок ТЭНов представляет собой основание коробчатого сечения из нержавеющей ста-

ли, на котором расположены трубчатые электрические нагреватели (поз. 6 рис. 2а, 2б).

Внутри наружного ограждения смонтирован электрический генератор перегретого

пара (ЭГПП), источником тепла в котором являются отдельные ТЭНы. Температура па-

ровоздушной смеси на выходе из ЭГПП составляет 300-330 °С. Заполнение ЭГПП во-

дой производится в автоматическом режиме через шланг на задней части ЭГПП (поз. 5

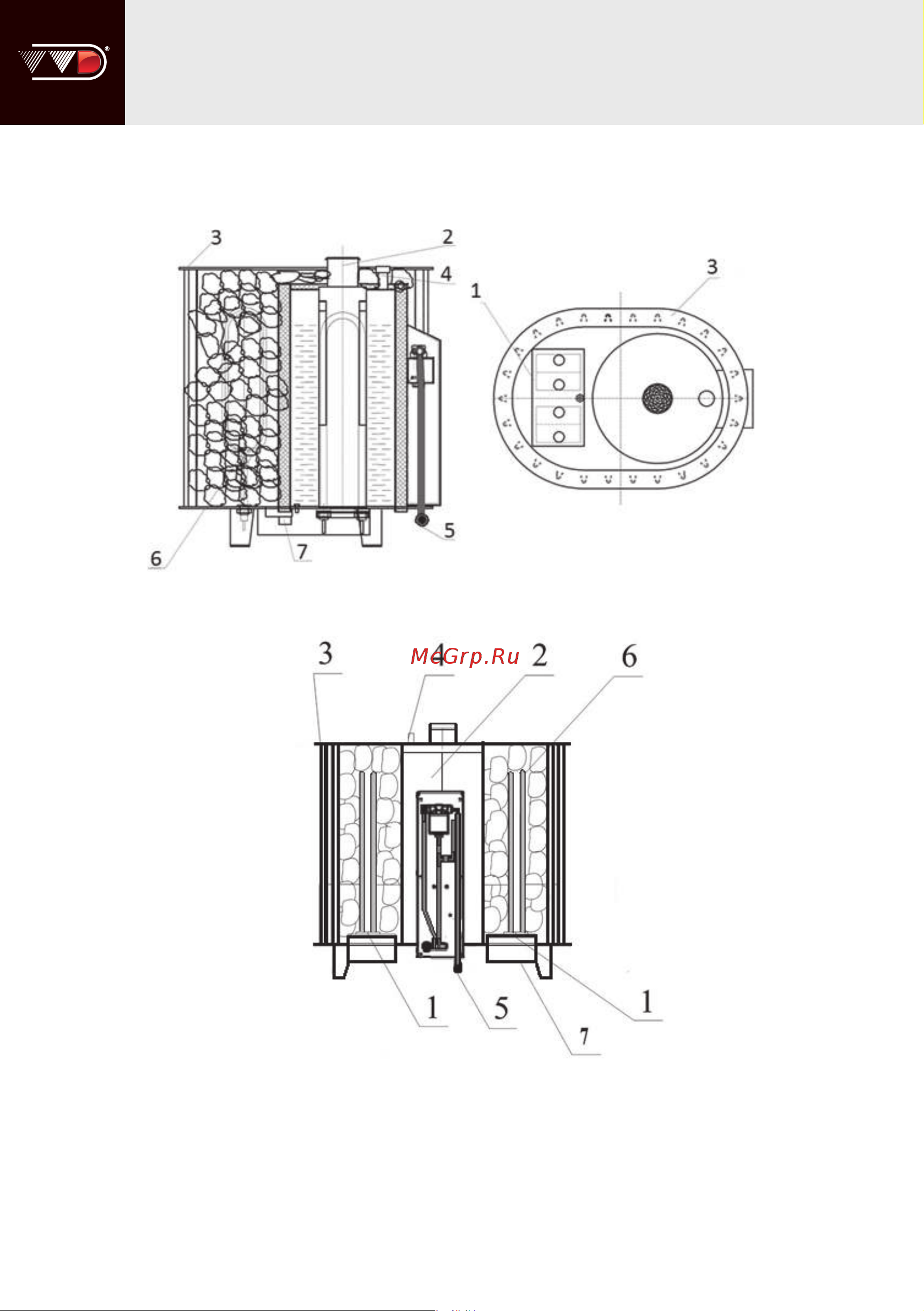

Рис. 2а Электрический нагреватель 4,25; 6,25 кВт

Рис. 2б Электрический нагреватель 10,0; 12,0; 18,0 кВт
