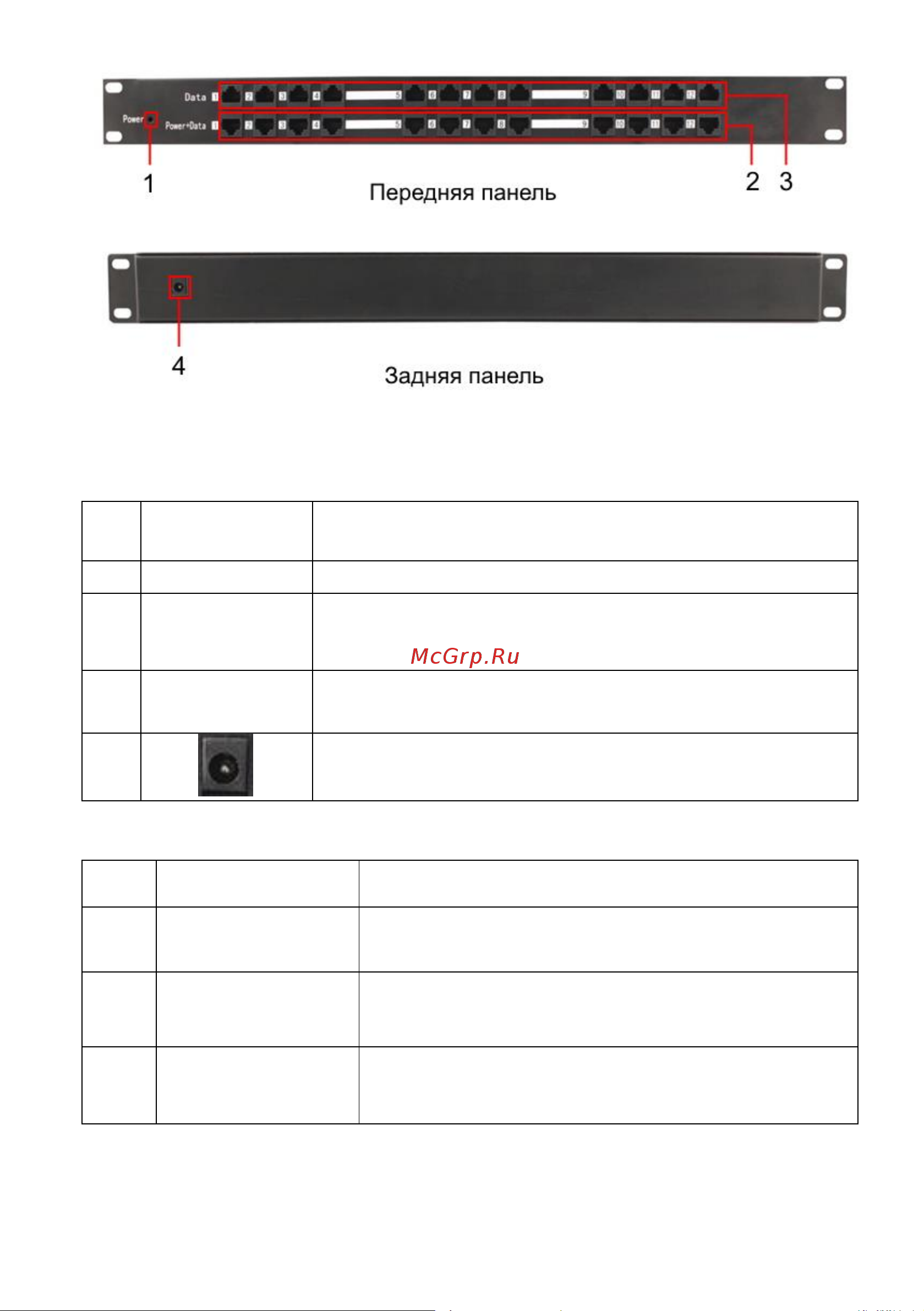

Рис.4 Панели подключения инжектора Midspan-12/P

Таб.2 Назначение разъемов и индикаторов инжектора Midspan-12/P

№

Обозначение

Назначение

Power

LED-индикатор питания

Power+Data

1…12

Разъемы подключения устройств – потребителей

PoE (видеокамеры, беспроводные точки доступа,

др.)

Data 1…12

Разъемы подключения сетевого оборудования

(коммутаторы, NVR, др.).

Разъем подключения БП

Табл.3 Индикаторы питания инжекторов Midspan-8/P, Midspan-12/P

Состояние

Значение

Не горит

БП не подключен.

PoE не подается.

Горит зеленым

PoE подается.

Полярность PoE: 4/5(+), 7/8(-)

Горит красным

PoE подается.

Полярность PoE: 4/5(-), 7/8(+)
