5. Порядок работы

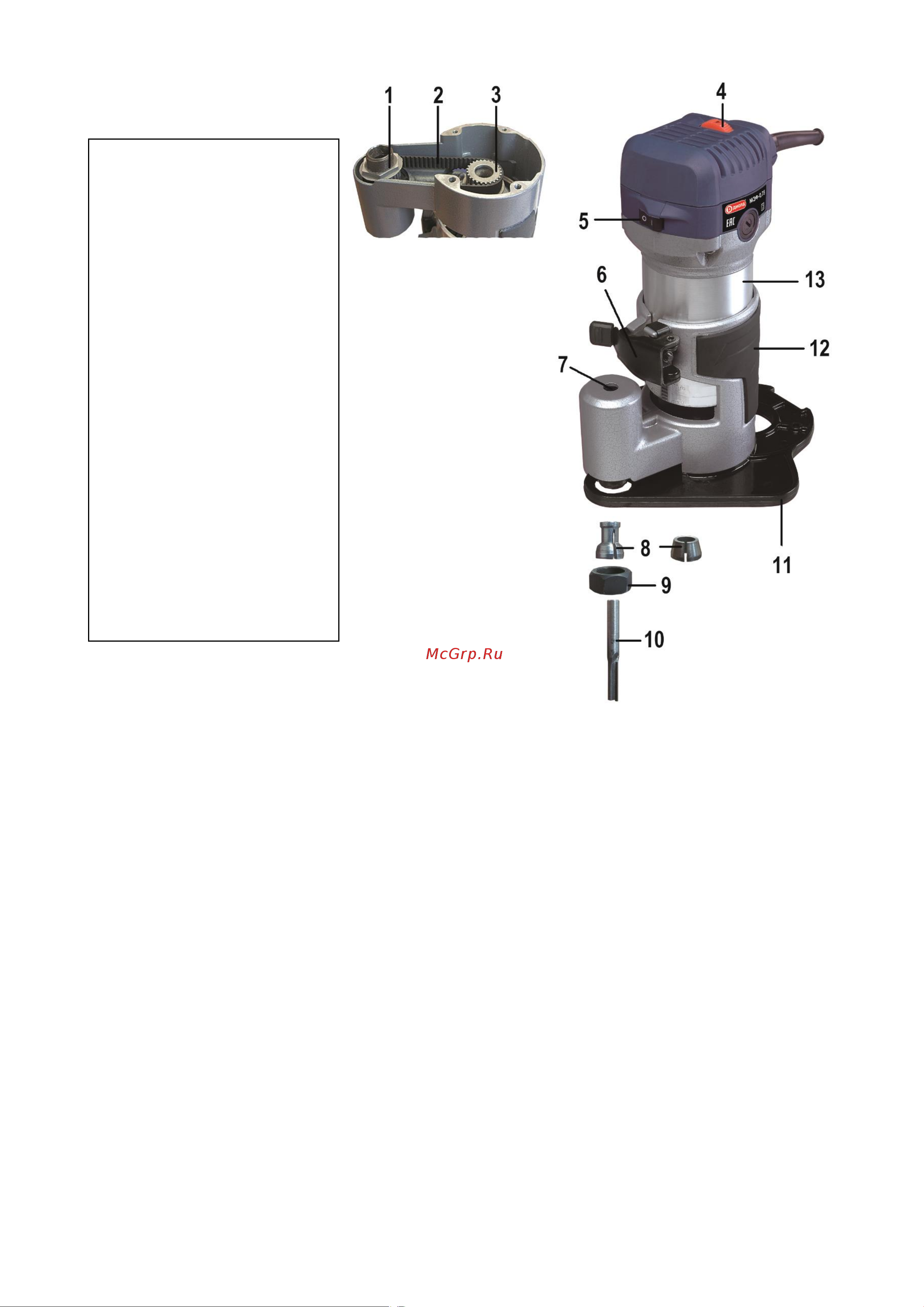

5.1. Внешний вид МЭФ-0,75 с установленной базой офсетной для фрезерования

показан на рисунке.

5.2. Подготовка машины к работе.

5.2.1. Установите ведущий шкив поз. 3 на шпиндель рабочего блока МЭФ-0,75 с

электродвигателем поз. 13. Для установки ведущего шкива необходимо нажать на стопор

шпинделя блока (см. руководство по эксплуатации на МЭФ-0,75) и накрутить на

шпиндель шкив поз. 3 (при этом необходимо удерживать шпиндель в неподвижном

состоянии).

Зафиксировать положение шкива на шпинделе. После установки шкива убедитесь в

том, что стопор шпинделя находится в отжатом состоянии и не фиксирует движение

шпинделя.

Внимание! Нажатие на стопор шпинделя во время работы изделия категорически

запрещается, т.к. это может привести к выходу из строя шпинделя якоря и снятию изделия

с гарантийного обслуживания.

5.2.2. Открутите от базы офсетной основание поз. 11. Установите на рабочий блок с

электродвигателем поз. 13 базу поз. 12. Оденьте на ведущий шкив поз. 3 ремень поз. 2.

Зафиксируйте положение базы при помощи рычага поз. 6. Установите основание базы

поз. 1 на прежнее место.

5.2.3. Для установки фрезы необходимо шестигранным ключом через хвостовик поз.

7 застопорить вращение ведомого шкива. Установить на шпиндель ведомого шкива цангу

поз. 8 требуемого диаметра и от руки на 2-3 оборота накрутите гайку поз. 9.

1 – ведомый шкив;

2 – ремень;

3 – ведущий шкив;

4 – регулятор скорости;

5 – выключатель;

6 – рычаг;

7 – хвостовик ведомого

шкива;

8 – цанга;

9 – гайка;

10 – рабочий инструмент;

11 – основание базы;

12 –база офсетная;

13 - рабочий блок МЭФ-

0,75 с электродвигателем

Рис. 1
