1. НАЗНАЧЕНИЕ
Патрон сверлильный (Артикул 23510-23534).применяется для закрепления
цилиндрического хвостовика режущего инструмента в ручных дрелях и станках.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры приведены в таблице 1.
Таблица 1
Артикул
Название
Посадка патрона
Диаметр хвостовика
устанавливаемого
инструмента, мм
23510
Патрон ЗВП
В16, конус
1,5 ÷ 13
23514
Патрон ЗВП
1/2", резьба
1,5 ÷ 10
23515
Патрон ЗВП
В12, конус
1,5 ÷ 10
23516
Патрон ЗВП
1/2", резьба
1,5 ÷ 13
23517
Патрон ЗВП
М12 х 1,25, резьба
1,5 ÷ 13
23518
Патрон ЗВП
В12, конус
1,5 ÷ 13
23519
Патрон ЗВП
1/2", резьба
3 ÷ 16
23520
Патрон ЗВП
В16, конус
3 ÷ 16
23521
Патрон ЗВП
В18, конус
3 ÷ 16
23522
Патрон ЗВП
1/2",, резьба
1,5 ÷ 13
23523
Патрон БЗП
3/8", резьба
0,8 ÷ 10
23524
Патрон БЗП
1/2", резьба
0,8 ÷ 10
23527
Патрон БЗП
1/2", резьба
2 ÷ 13
23529
Патрон ЗВП
1/2", резьба
2 ÷ 13
23534
Патрон БЗП
1/2", резьба
2 ÷ 13
3. КОМПЛЕКТНОСТЬ
3.1. В комплект поставки входит:
1. Патрон сверлильный………………..1 шт.
2. Ключ для сверлильного патрона….1 шт. (см. таблицу 2, раздел 5).
Инструкция по применению………..1 экз.
Упаковка……..……………………......1 шт.
Таблица 2
Артикул
Ключ
23510 - 23512
V
23514 - 23521
V
23522
V
23523, 23524
23527
23529
V
23534
4. УСТАНОВКА
4.1. Установите сверлильный патрон на шпиндель дрели или станка согласно посадке
патрона см. таблицу 1.
2

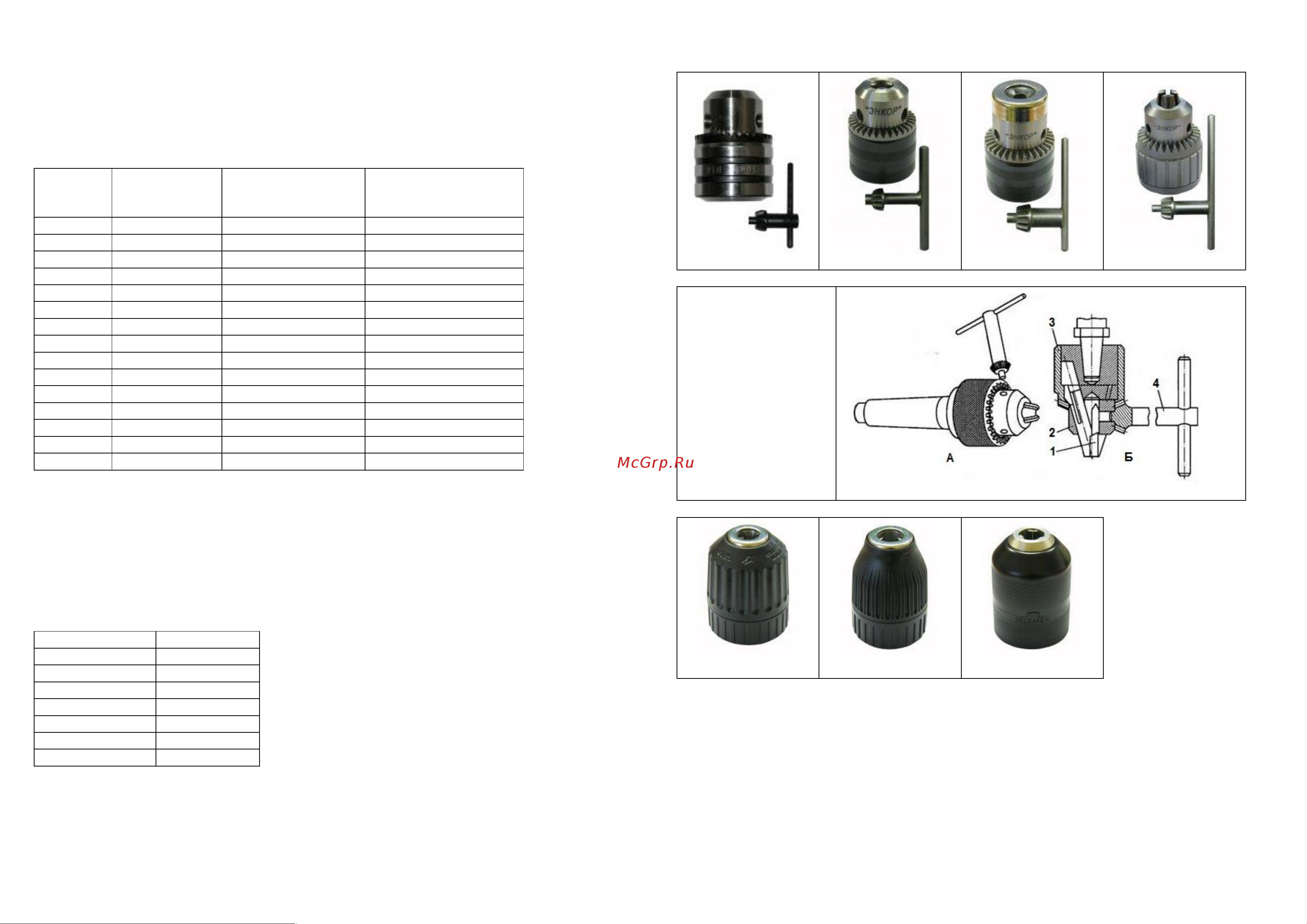

5. УСТРОЙСВО
23514 - 23521
23522
А. Общий вид
Б. Конструкция
1. Кулачки
2. Гайка
3. Обойма
4. Ключ
Рис. 1
23527
23534
6. ПРИНЦИП РАБОТЫ
6.1. Установите хвостовик режущего инструмента в кулачки сверлильного патрона
(см. таблицу 1).
6.2. Надежно закрепите с помощью ключа или рукой в патроне инструмент (сверло,
развертку, метчик) (см. таблицу 2, Рис. 1).
6.3. Для замены инструмента или после окончания работы ослабьте ключом или рукой
гайку (2). Замените сверло.
ВНИМАНИЕ! Замену режущего инструмента производите при отключенной от сети
электродрели или станка.
