4. Основные технические характеристики.
Параметры
Входное напряжение (50...60 Гц), В
Мощность, потребляемая от сети,
не более, Вт
100 ... 240
51 116
Напряжение выходное, номинальное
(при наличии сети 220), В
13,6
Напряжение выходное, номинальное
(при отсутствии сети 220) от АКБ, В
10,0 ... 13,0
Номинальный ток нагрузки, А
2
5
Максимальный ток заряда АКБ, А
0,7
Напряжение отключения АКБ,
от нагрузки(защиты АКБ) В
отсутсвует
Величина пульсаций выходного
напряжения
(номинальный ток нагрузки), мВ
< 120
Рабочая температура окружающей
среды, °С
-15 ... +50
Рабочая относительная влажность
воздуха при температуре, +25°С
не более, %
85
Габаритные размеры, мм
196х167х87
Блок устанавливается на стенах или других конструкциях помещения в
местах с ограниченным доступом посторонних лиц.
Поключение кабелей к ББП осуществляется через технологические
отверстия корпуса.
5. Установка и включение.
При эксплуатации ББП следует соблюдать «Правила технической эксплуата-
ции электроустановок потребителей».
6. Меры безопасности.
ББП-20 SLT
ББП-50 SLT
1 - Индикатор «Выход»
2 - Индикатор «Сеть»
3 - Выход «-12 Вольт»
4 - Выход «+12 Вольт»
5 - Вход 220 Вольт «N»
6 - Вход 220 Вольт «L»
12 Вольт, 7 А/ч

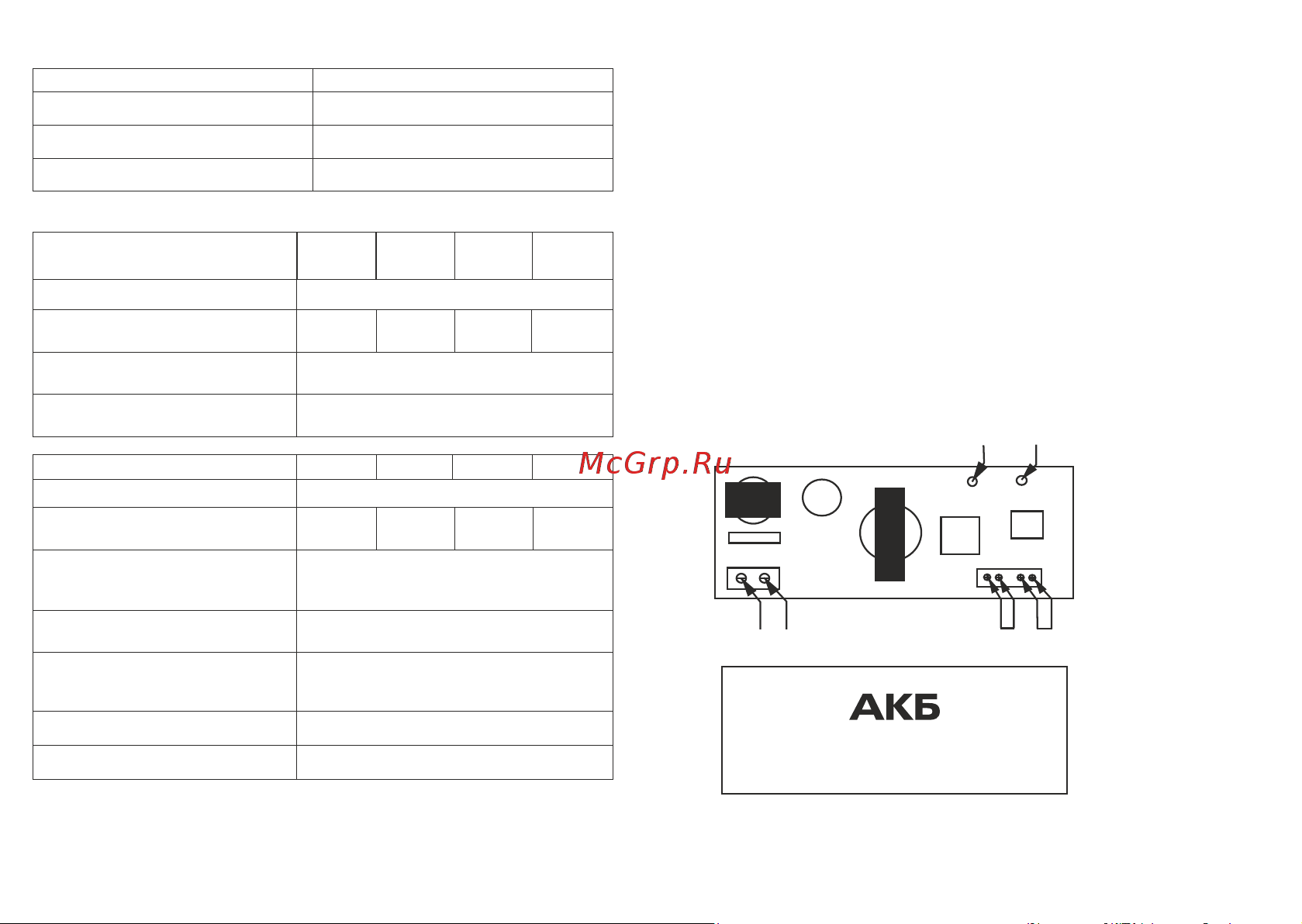

Рис. 1
Схема подключения
1
2
3456
Рекомендуемая ёмкость АКБ 12 В,
А•ч
7
3
ББП-30 SLT
68
Подключение соединений производить в следующей последовательности
(см. рисунок 1.):
- подключить обесточенный кабель сети 220 В к клеммнику
"220 Вольт" на плате блока;
- подать на ББП сетевое напряжение. Через (1-5) с должны
засветиться индикаторы "СЕТЬ" и "ВЫХОД", что свидетельствует
о работоспособности блока от сети;
- выключить напряжение сети и убедиться, что индикаторы "СЕТЬ" и
"ВЫХОД" погасли;
- подключить нагрузку к клеммам "12 Вольт" на плате ББП;
- подключить АКБ в соответствии с маркировкой клемм источника
(красный провод подключить к клемме "+ АКБ", провод другого
цвета к клемме "- АКБ");
- подать на ББП сетевое напряжение 220 В;
Для проверки перехода в резервный режим отключить сетевое напряже-
ние 220 В, при этом индикатор "СЕТЬ" должен погаснуть, индикатор
"ВЫХОД" должен продолжать светиться.
3. Комплект.
Наименование
Количество
Блок бесперебойного питания
1 шт.
Паспорт
1 шт.
Упаковочная коробка
1 шт.
10
2
10
51
10
ББП-20 SLT
(без защиты)
