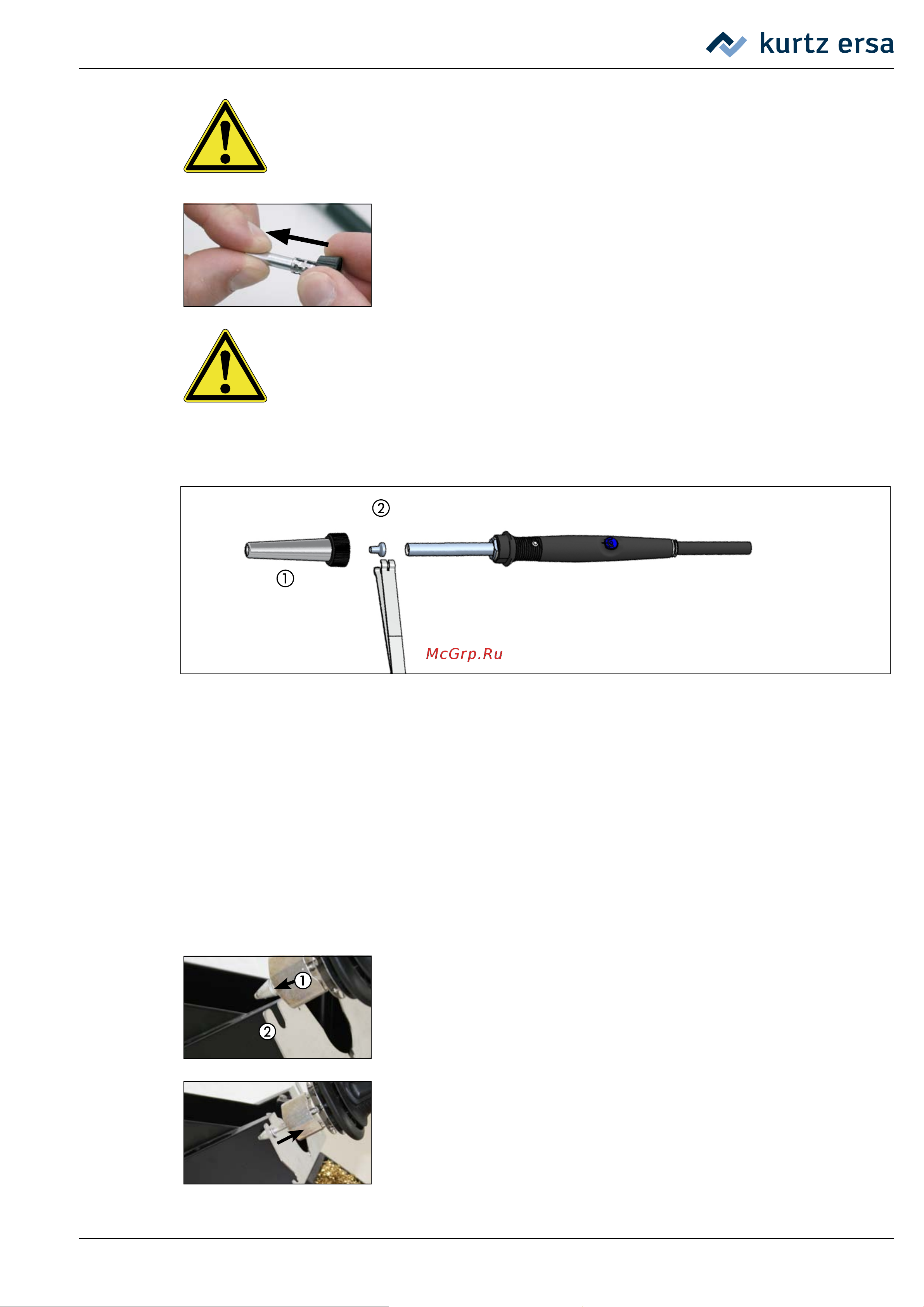

353BA00205 • 2013-03-22 • Версия 1 ersa i-CON VARIO 2

Внимание! Не прикасайтесь к жалу Оловянные выступы, острые кромки и само

жало представляют опасность.

■

Вставить в металлическую гильзу фиксатора новое жало, полно-

стью вытянуть вперед, не перекашивая. Жало должно зафикси-

роваться в гильзе!

Осторожно! Не использовать паяльные инструменты без жала, так как это может

привести к повреждению нагревательного элемента!

6.7.2 Замена сопла горячего воздуха i‑TOOL AIR S

■

Освободить накидную трубку

①, отвернув гайку с насечкой

■

Снять трубку

①.

■

Осторожно снять сопло горячего воздуха профильным пинцетом

②.

6.7.3 Замена демонтажного наконечника на X‑TOOL

Помощь в выполнении этой операции окажет держатель который находится на подставке для

хранения.

■

Установите наконечник радиальной канавкой

① в одну из вы-

емок держателя

②.

■

Удерживайте держатель одной рукой, а другой потяните инстру-

мент и вытащите наконечник.

■

Вставьте новый демонтажный наконечник в тепловой аккумуля-

тор инструмента в обратной последовательности.

Функциональное описание
