ersa i-CON VARIO 2

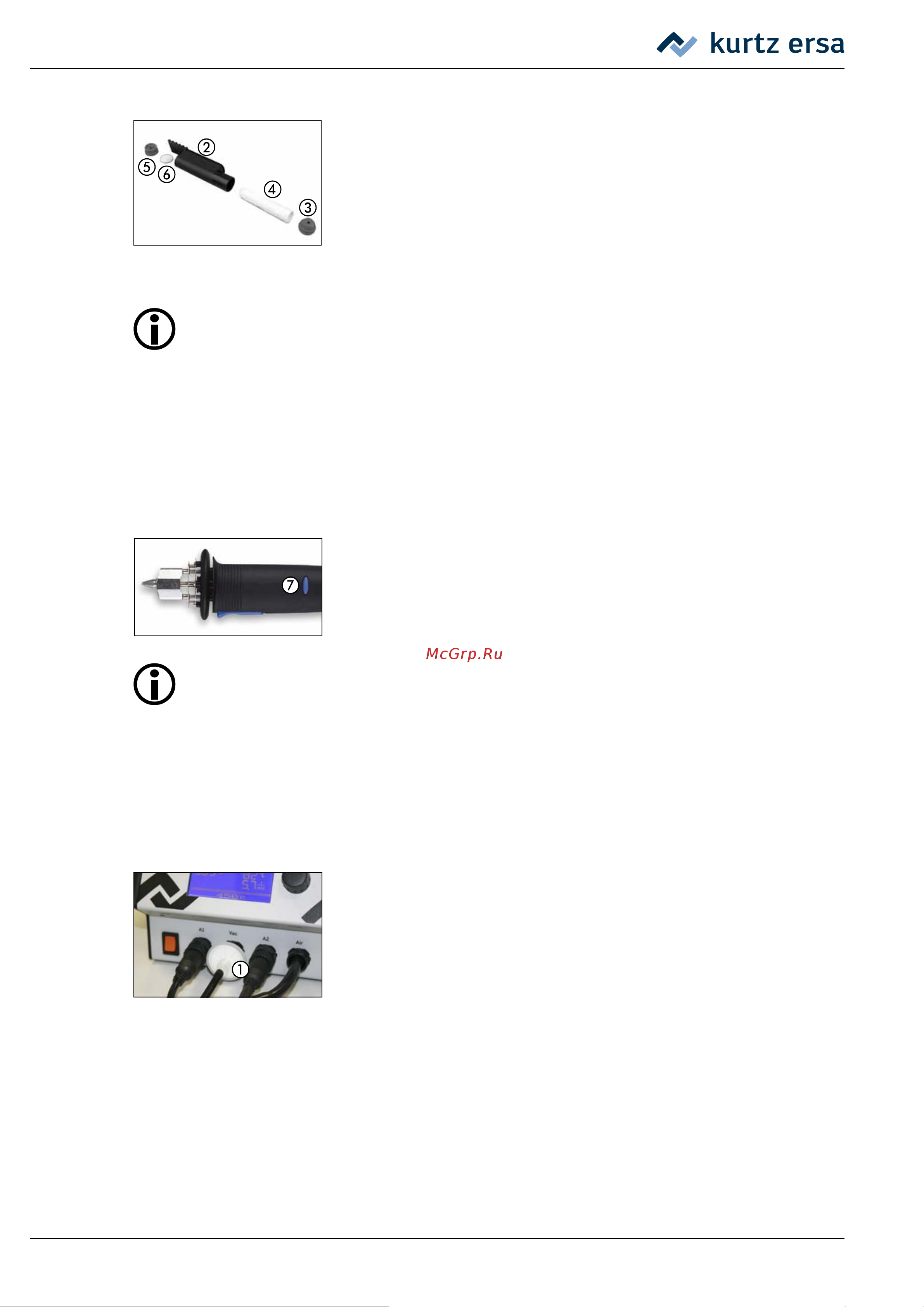

Замена сборного фильтра припоя:

■

Чтобы заменить фильтр припоя, снимите переднюю уплотняю-

щую пробку

③ с емкости для припоя и осторожно выньте фильтр

④, например, пинцетом.

■

Установите новый фильтр и закройте емкость для припоя уплот-

няющей пробкой.

Замена пылевого фильтра

Фильтр-пылесборник следует менять при каждой второй или третьей замене ем-

кости для припоя.

■

Чтобы заменить пылевой фильтр, вытащите заднюю уплотняю-

щую пробку

⑤.

■

Выньте фильтр

⑥ с помощью инструмента (например, пинцета)

и установите новый фильтр.

■

Закройте емкость для припоя задней уплотняющей пробкой.

Установка емкости для припоя:

■

Положите емкость для припоя в отверстие.

■

Большим пальцем сдвиньте ее до конца вперед и затем нажмите

синюю фиксирующую кнопку

⑦, чтобы разблокировать ее.

Нажимать фиксирующую кнопку можно только, если емкость для припоя полно-

стью сдвинута вперед, так как в противном случае соединения не будут герметич-

ными.

6.10 Замена фильтра предварительной очистки

Фильтр предварительной очистки присоединяется к разъему VAC станции для защиты инстру-

ментов с вакуумным разъемом от загрязнения.

■

Прежде чем менять фильтр предварительной очистки

①, отсо-

едините шланг подключенного инструмента. Выньте отработан-

ный фильтр, одновременно вращая и вытягивая его из разъема.

■

Плотно вдавите новый фильтр в разъем.

■

Присоедините шланг нужного инструмента к разъему.

Функциональное описание
