Рисунок 3 - Сборка пластиковых основ и расширителя для вертикальной установки

изделия с ИБП.

УСТАНОВКА ИЗДЕЛИЯ В ТЕЛЕКОММУНИКАЦИОННЫЙ ШКАФ (19’’ СТОЙКУ)

Изделие рекомендуется устанавливать в 19" шкаф или стойку. По усмотрению

потребителя допускается установка вне шкафов на ровной горизонтальной

поверхности. В этом случае необходимо обеспечить необходимые зазоры для

нормальной вентиляции изделия.

Установка изделия в 19’’ стойку телекоммуникационного шкафа выполняется с

помощью двух монтажных кронштейнов (см. рисунок 4).

Закрепите монтажные кронштейны на корпусе изделия с двух сторон с помощью

винтов с потайной головкой как показано на рисунке 4 (кронштейны и винты входят в

комплект поставки).

Разместите изделие в шкафу и закрепите его на передних стойках. Соедините винт

заземления изделия (см. рисунок 2) с контуром заземления телекоммуникационного

шкафа перемычкой заземления (в комплект поставки не входит).

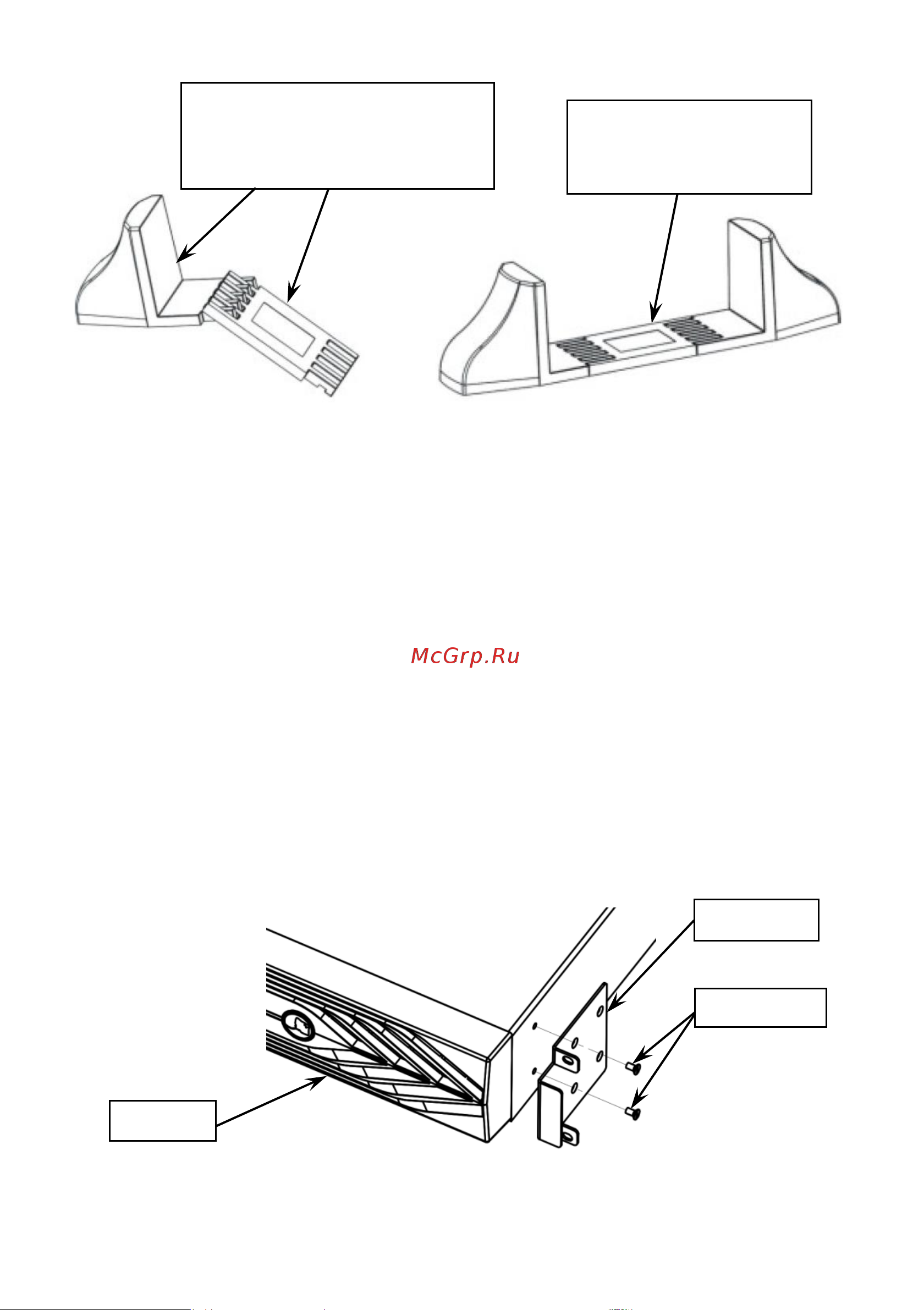

Рисунок 4 — Установка кронштейнов на корпус изделия.

Две пластиковые скобы основы

соединить между собой с

помощью расширителя как

показано на рисунке

После соединения

развернуть пластиковые

скобы горизонтально

Кронштейн

Изделие

Винты М4х8
