Обслуживание термоинструмента

Для замены катушки индуктора удалите винты (см. рис), замените на модуль MFR-HDCA.

Замените переднюю прокладку DP-SL3, если она износилась.

Замена бумажного и фетрового фильтров (только для MFR-H5-DS)

Для обеспечения должного вакуума, заменяйте фильтры всякий раз при недостаточно низком

вакууме. Никогда не используйте инструмент без фильтров. Рекомендация: заменяйте оба дымовых

фильтра после каждой третьей смены бумажных фильтров.

1) Удалите камеру-сборник: двигайте ее вдоль термоинструмента, пока запорная кнопка

камеры не займет верхнее положение.

2) Заменяя бумажный фильтр, аккуратно сложите его. Убедитесь, что штифты вошли в

отверстия перфорации.

3) Вставьте фильтр-сборник в камеру с передней стороны. Затем вставьте дымовой фильтр

с задней стороны.

4) Установите камеру обратно в термоинструмент. Вдвиньте ее вперед в инструмент, чтобы

обеспечить должную стыковку с прокладкой модуля катушки.

Для замены фильтра камеры, фетрового фильтра и дымового фильтра используйте модуль

AC-DFP. Для обеспечения должного вакуума проверьте на отсутствие закупорок все фильтры,

шланги, переднюю прокладку модуля катушки и картридж выпайки.

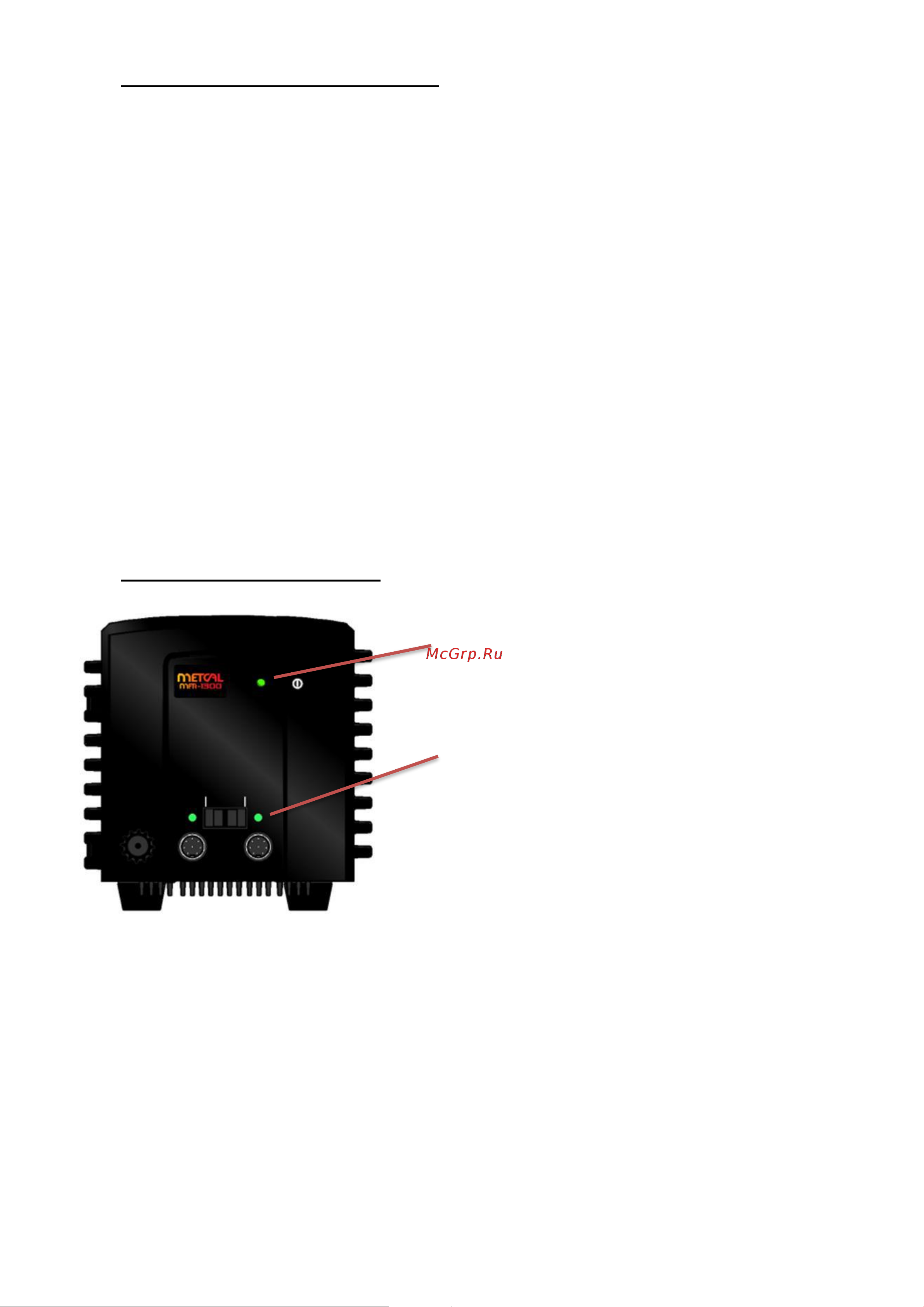

Индикаторы и их показания

Индикатор питания

 Зеленый – питание включено

 Красный – обрыв заземления

 Выключен – питание выключено

Индикатор канала

 Зеленый – включен / готов

 Мигающий зеленый – режим сна

 Красный – обрыв заземления, питание

выключено

 Выключен – канал не выбран / питание

автоматически выключено
