ОСОБЕННОСТИ КОНСТРУКЦИИ ПЕЧЕЙ

Конструкция печи состоит из топки из котловой стали, системы дымохода,

ограждающего кожуха, загрузочной дверки и зольника. Топка печи представляет собой

вертикально-ориентированную камеру, вытянутую вдоль печи, ограниченную с

боковых сторон цельногнутыми стальными стенками, а сверху ограниченную гнутым

стальным листом. В верхней части топки установлен рассекатель дымовых газов.

Дымовые газы, огибая рассекатель выходят в дымоход. Труба дымохода расположена

ближе к задней стенке печи для увеличения пути прохождения газов. Загрузочная дверка

печи может быть выполнена либо цельнометаллической, либо с термостойким стеклом.

Применение сварного колосника обеспечивает надёжность работы печи. Наличие

экрана на задней стенке обеспечивает защиту от перегрева и подачу подогретого

воздуха из зольника в зону дожига уходящих газов.

Кожух печи состоит из нескольких частей-ламелей, которые обеспечивают

максимальную защиту от инфракрасного излучения и увеличивают площадь

теплопередачи.

Зольник печи представляет собой съёмный совок, обеспечивающий регулировку

интенсивности горения и удобство обслуживания.

В верхней части передней стенки имеется микро-шибер для обеспечения подачи

вторичного воздуха в печь.

Все наружные поверхности печи окрашены кремнийорганической термостойкой

эмалью, сохраняющей свои свойства до 600-850°С.

Внимание! Производитель оставляет за собой право вносить незначительные

изменения в конструкцию печи, не ухудшающие её потребительские качества.

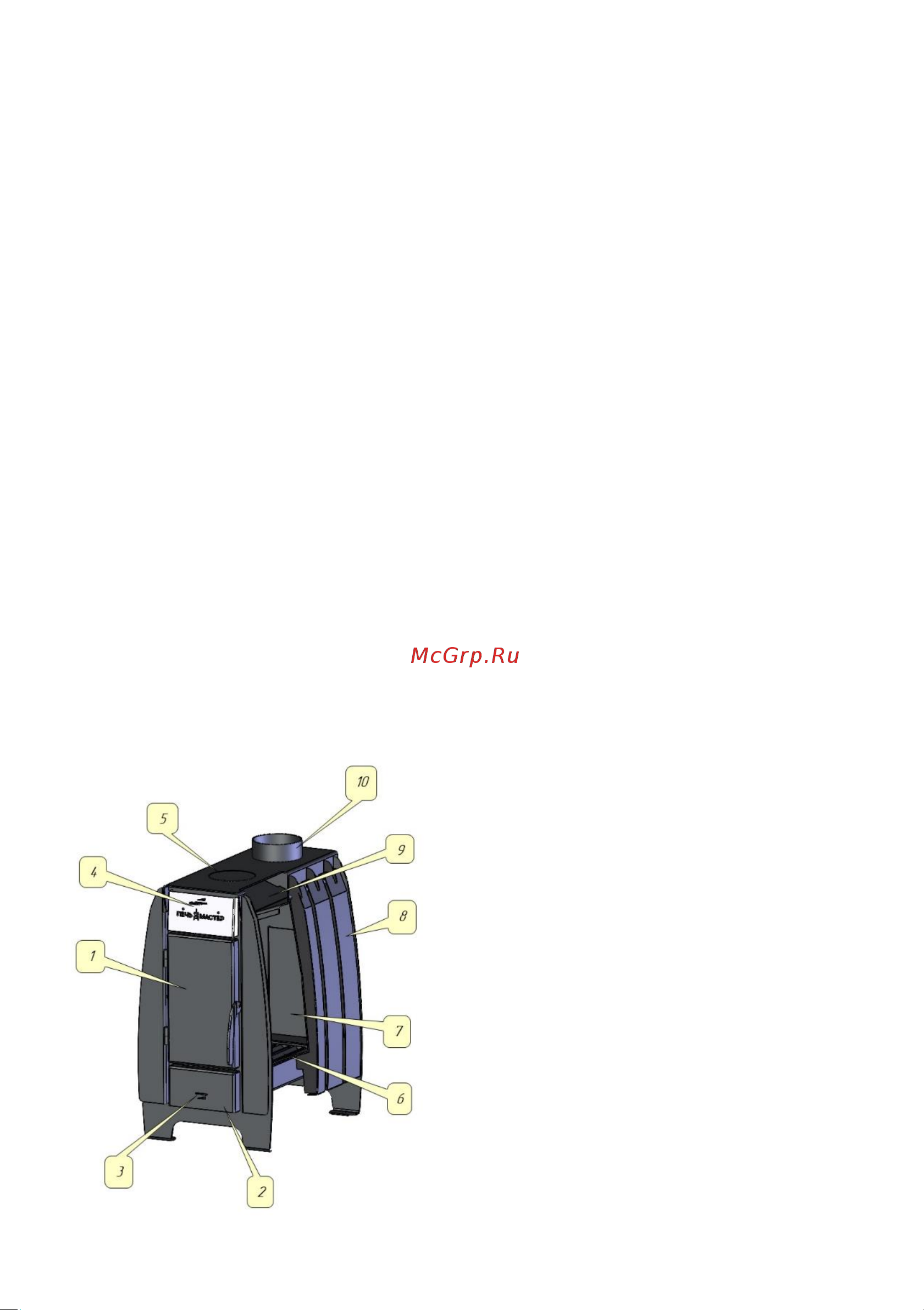

Описание элементов печи

1. Дверь

2. Зольник-совок

3. Шибер регулировки длительного горения

4. Верхний шибер регулировки верхнего

горения.

5. Варочная панель

6. Колосник

7. Экран канала дожига газов

8. Конвекционные ребра

9. Отбойник пламени

10. Патрубок дымохода
