5. КОМПЛЕКТАЦИЯ ПЕЧЕЙ С ТЕПЛООБМЕННИКОМ

Теплообменник самоварного типа и выносной бак для горячей воды в состав комплекта-

ции печи не входят и приобретаются отдельно.

Встроенный теплообменник входит в состав комплектации печи и устанавливается на

правой или левой стороне топки под кожухом-конвектором. Печи со встроенным теплообмен-

ником имеют по два отверстия на кожухе-конвекторе с левой или правой стороны для вывода

соединительных труб.

6. МОНТАЖ СИСТЕМЫ ТЕПЛООБМЕНА

В систему теплообмена входят:

- теплообменник с двумя штуцерами диаметром 3/4 дюйма;

- выносной бак для горячей воды с двумя штуцерами диаметром 3/4 дюйма и двумя кра-

нами диаметром 1/2 дюйма для установки крана разбора горячей воды и слива (в комплект

поставки не входят);

Соединительные трубы, штуцера, краны диаметром 3/4 дюйма (в комплект поставки не

входят).

Трубопроводная и запорная арматура на всех участках соединений должна быть не менее

3/4 дюйма.

При монтаже системы теплообмена дно выносного бака для горячей воды должно нахо-

диться выше уровня верхнего штуцера теплообменника не менее, чем на 30 см.

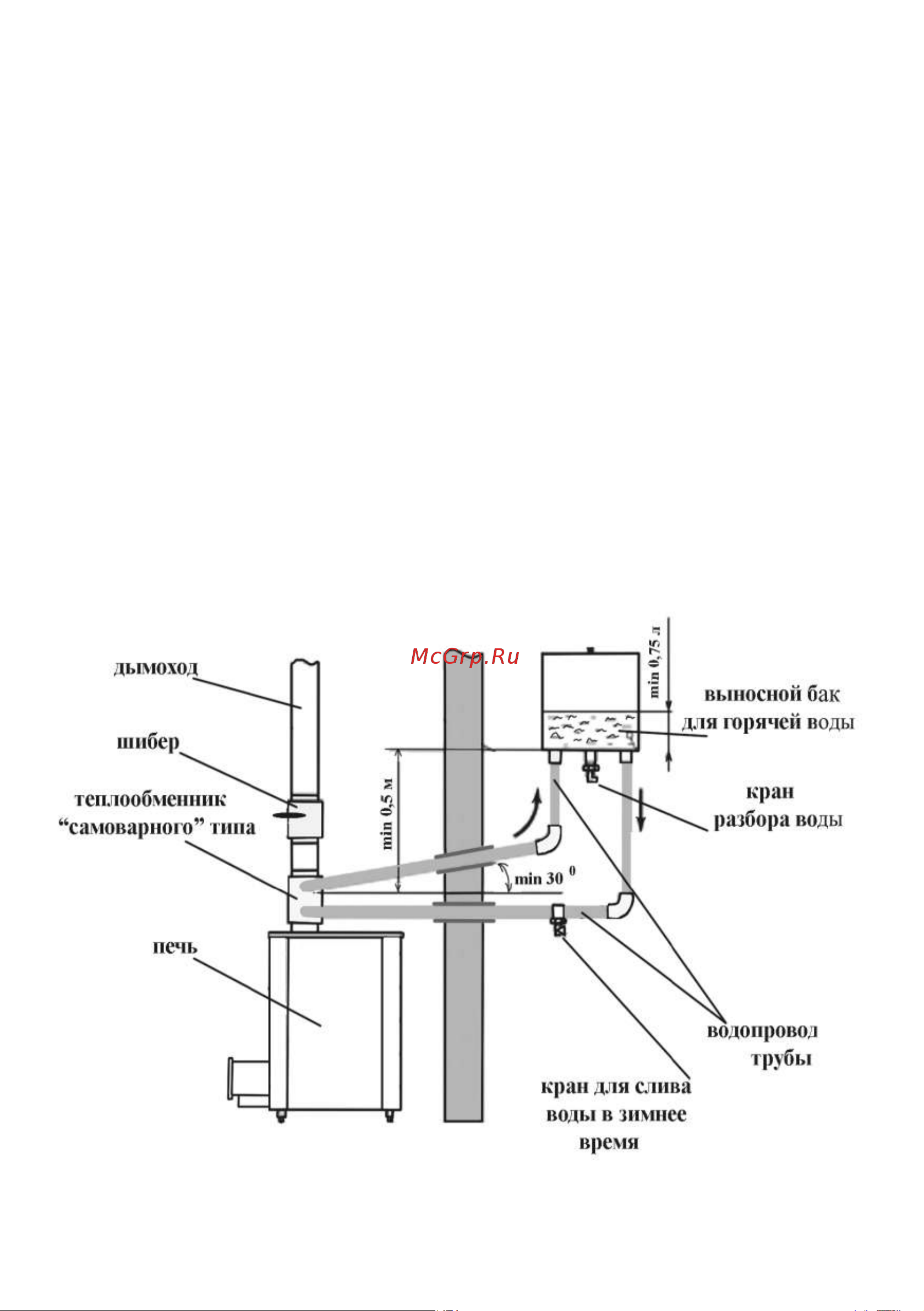

Рис. 1. Схема подключения системы теплообмена.
