Везувий Русичъ Антрацит 16(ДТ-3) 2022 В-45682 Инструкция онлайн [7/12] 829969

- не ниже конька кровли при расположении трубы на расстоянии от 1500 мм до

3000 мм от конька;

- не ниже линии, проведенной от конька вниз под углом 10° к горизонту, при распо-

ложении трубы от конька на расстоянии свыше 3000 мм. Необходимо предусматривать

возвышение труб на 500 мм над более высоким, стоящим ближе 10-15 м, зданием или

сооружением.

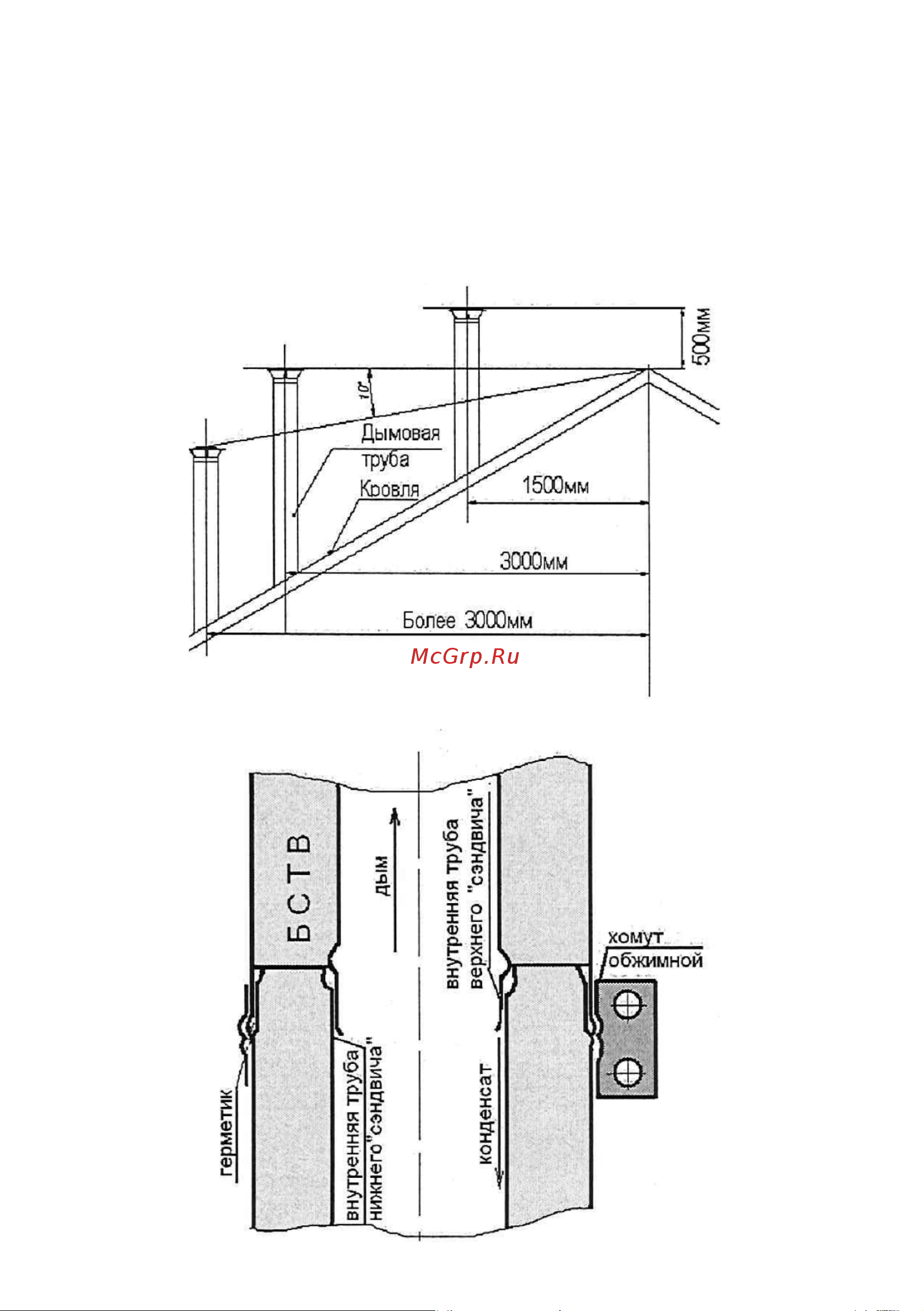

Рис. 2. Возвышение дымовых труб над кровлей.

Рис. 3. Схема сборки труб «сэндвич».
