Настоящий паспорт, содержит информацию о технических и
эксплуатационных характеристиках изделия, а также гарантийные обязательства
компании производителя.
Для обеспечения длительной работы, во избежание поломок, а так же
нанесения вреда товарному виду, рекомендуем перед началом
эксплуатации внимательно ознакомиться с информацией
представленной в данном паспорте.

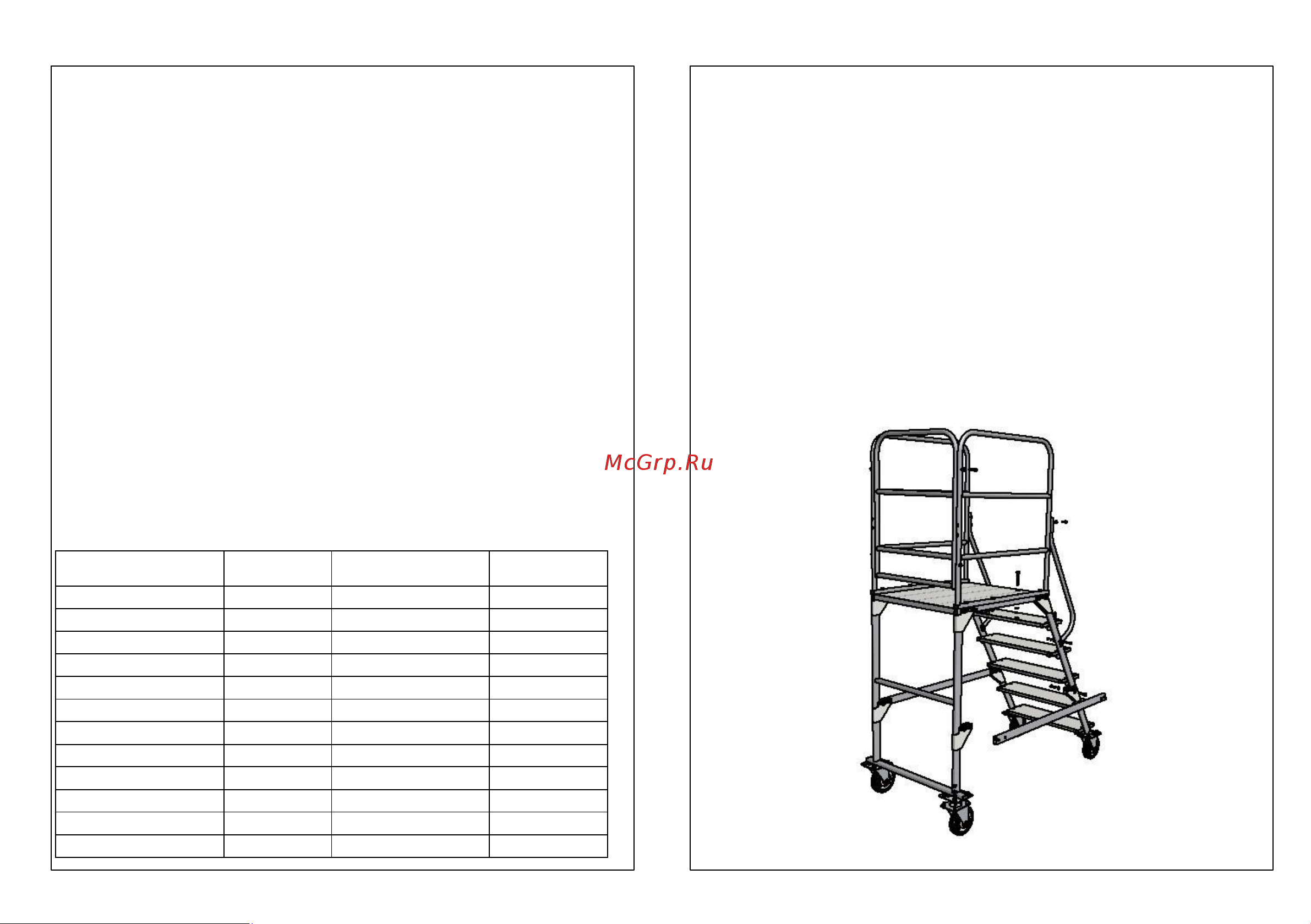

1. Модель изготавливается, 675х1613х2330 мм:
2. Рекомендуемые к установке диаметры колесных опор:
Платформенные колеса ф160 мм (поворотные с тормозом, не
поворотные)
3. Комплект поставки:
- полоз – 2 шт.
- платформа – 1шт.
- защитный борт – 3 шт.
- ступень – 6 шт.
- стойка задняя – 1 шт.
- труба – 2 шт.
Метизная группа:
Сборка лестницы
Кол-во, шт
Установка колес
Кол-во, шт
Заглушка 20х30
8
Болт М10х20
16
Заглушка ф25
4
Шайба 10
16
Болт М8х40 М.
24
Гравер шайба 10
16
Гайка М8
28
Гайка М10
16
Шайба 8
40
Гравер шайба 8
40
Болт М8х40
12
Болт М10х45
16
Шайба 10
48
Гравер шайба 10
24
Гайка М10
24
Болт М10х70
8
Полимерная порошковая окраска позволяет работать на открытом воздухе при
атмосферных осадках.
Изделие упаковано в индивидуальную, плотную упаковку, которая
отвечает всем требованиям по целостности изделия во время транспортировки и
сборки.
4. Порядок сборки:
1. Извлечь изделие из упаковки.
2. Используя упаковочный материал, приступить к сборке.
Согласно схеме сборки, произвести сборку платформы и
задней стойки, установить полоз и соединить трубой.
3. Установить ступени. Закрепить защитный борта согласно
схемы сборки.
4. Установить рекомендуемые колеса.
5. Поставить лестницу на колеса.
Момент на ключе при затяжке болтов – не более 55Н/м.
5. Схема сборки лестницы передвижной, серии ЛР
