При необходимости трубы из нержавеющей стали ROMMER можно изгибать,

используя для этого подходящее оборудование. Минимальный радиус изгиба

для труб из нержавеющей стали составляет: r = 3,5 x d. После гибки должен оста-

ваться участок трубы, достаточный для последующего монтажа пресс-соедине-

ний. Нагрев места изгиба не допускается, так как это может привести к коррозии.

За выполнение работ по изгибу трубы отвечает монтажная организация или

специалист, выполняющий данный вид работ. Производитель не несет юридиче-

ской и финансовой ответственности перед пользователем за дефекты и послед-

ствия, возникшие по вине монтажника и/или монтажной организаций.

6.3. МОНТАЖ ФИТИНГОВ

Перед монтажом пресс-фитинга на трубу необходимо проверить положение

уплотнительного кольца в желобе, а также убедиться в отсутствии загрязнений

на

трубе и внутренних плоскостях фитинга. В случае обнаружения дефектов или

механических повреждений уплотнительного кольца, его необходимо заменить,

а загрязненные поверхности очистить.

Уплотнения EPDM, установленные в пресс-фитинги ROMMER оснащены

уникальным индикатором прессования, который показывает неопрессованные

соединения. Такие соединения будут не герметичны (протекать) под давлением

от 0,1 до 6,0 бар. Любые неопрессованные соединения выявляются на этапе

испытаний и легко исправляются без потери времени, так как нет необходимости

сливать воду, поскольку опрессовку в этом случае можно выполнять с водой в

системе, единственное условие - необходимо убедиться, что труба полностью

вставлена в фитинг.

Достаточная механическая стойкость пресс-соединения будет получена

только при введении трубы в пресс-фитинг на соответс

твующую глубину (см.

таблицу ниже). Маркировка глубины введения трубы в пресс-фитинг должна

быть видна и находиться в непосредственной близости к кромке пресс-фитинга

после опрессовки. По отметке глубины вставки будет заметно любое движение

трубы, что особенно важно, если опрессовка соединения производится не сразу,

а через некоторое время. Расстояние между нанесенной на трубу/фитинг отмет-

кой от кромки пресс-фитинга не может превышать 10% от требующейся глубины

введения, т.к. иначе механическая стабильность соединения не будет гаранти-

рована.

Трубы и пресс-фитинги ROMMER из нержавеющей стали

www.rommer.ru

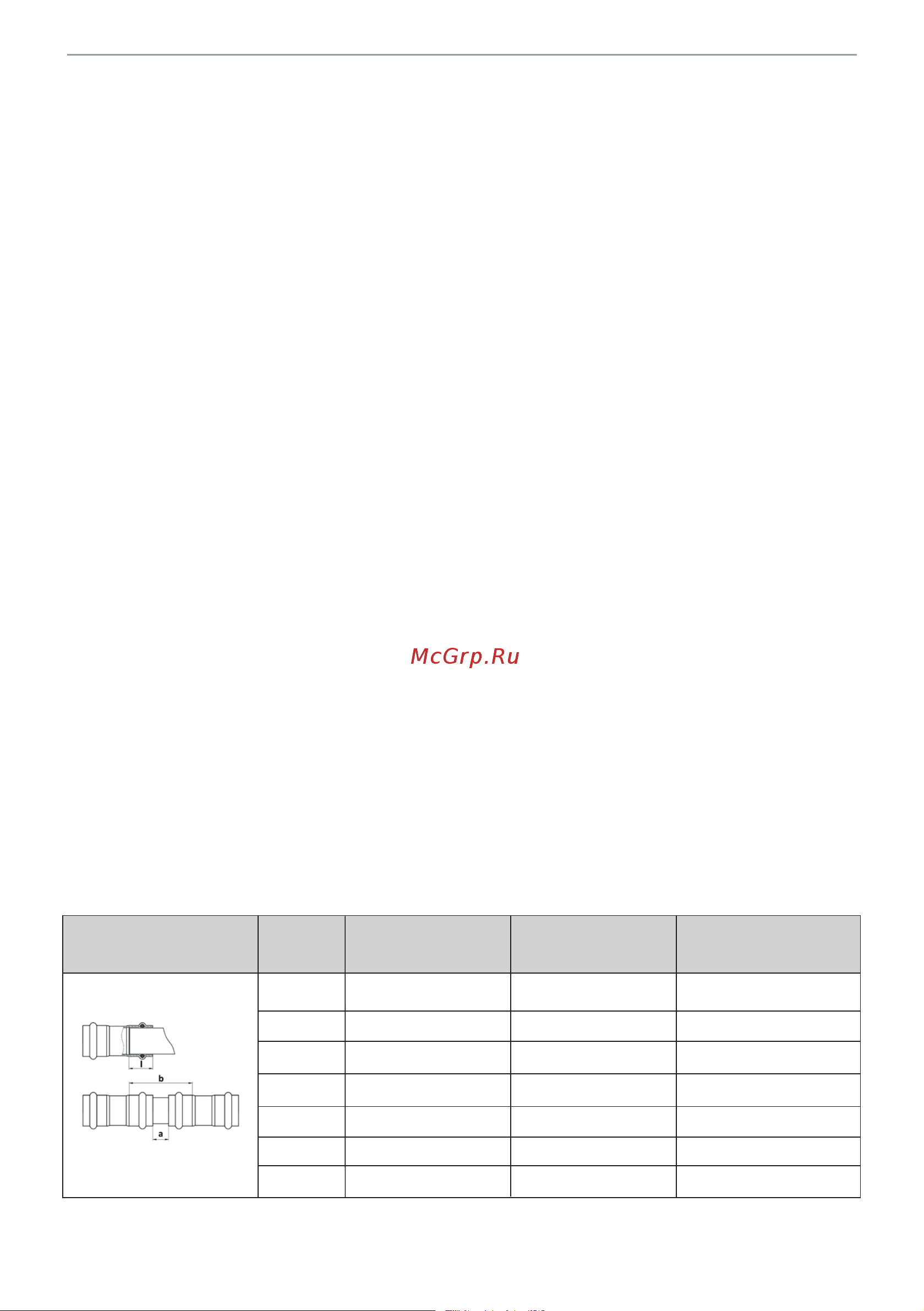

Глубина вставки

трубы в раструб

пресс-фитинга l (мм)

Минимальная длина

трубы b (мм)

Минимальное расстояние

между фитингами a (мм)

Эскиз

37,5

102

116

Таблица 33
