Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция №3 Дата: 17.05.2021.

3.1. УСТРОЙСТВО

Соединительные детали STOUT выполнены из латуни марки CW617N, которая по европейскому

стандарту DIN ЕN 12449-2012 допускается для использования в системах питьевого водоснабжения.

Отсутствие в них каких-либо эластичных герметизирующих колец и прокладок гарантирует

надежность и долговечность трубопроводной сети. Прессовые соединительные детали состоят из

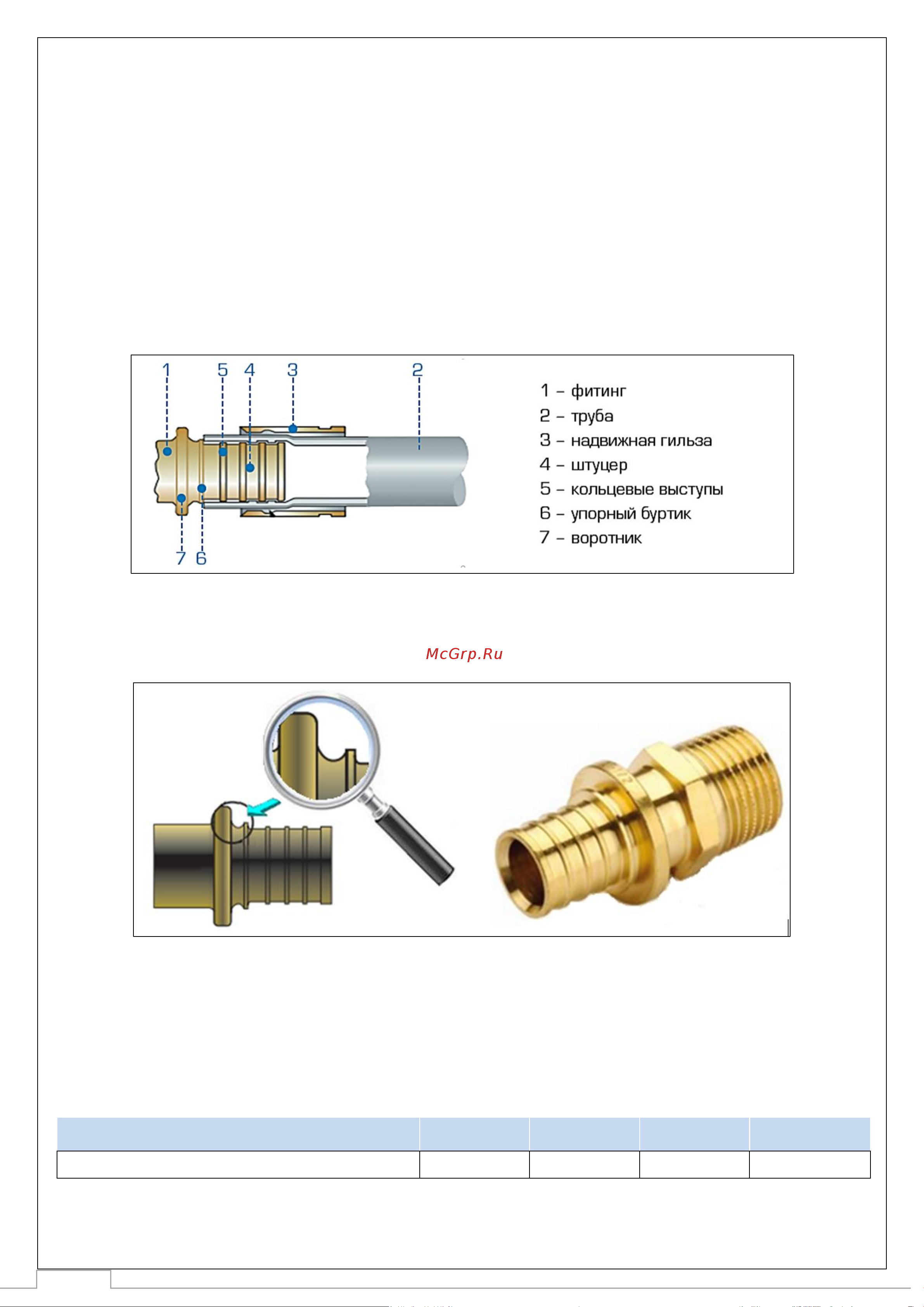

следующих элементов (рис. 2): фитинга (1) со штуцером (4) для трубы (2) и надвижной гильзы (3).

Штуцер имеет кольцевые выступы (5) для фиксации трубы на фитинге и герметизации соединения

между ними, упорный буртик (6), предотвращающий осевое перемещение трубы относительно

фитинга при напрессовке гильзы, воротник (7), фиксирующий конечное положение гильзы.

Все фитинги STOUT, предназначены для установки с надвижной гильзой, используются для

состыковки труб диаметром 16-32 мм. Фитинги имеют полный упорный буртик, что обеспечивает

повышенную надёжность соединений.

3.2. СОВМЕСТИМОСТЬ ФИТИНГОВ

Фитинги соответствуют стандарту UNI EN 21000-3 (для многослойных труб) и стандарту UNI EN ISO

15875-3 (для труб из сшитого полиэтилена).

Фитинги с надвижной гильзой STOUT совместимы с полимерными трубами из сшитого полиэтилена

PE-Ха/EVOH серии SPX-0001/SPX-0002, а также PE-Xс/Al/PE-Xс, имеющими следующие геометрические

параметры:

НАРУЖНЫЙ ДИАМЕТР ТРУБЫ, ММ

Толщина стенки трубы, мм

2,0 (2,2) (2,6)

2,8 (2,9)

3,5

4,4

Для сборки инженерных систем с фитингами STOUT рекомендуется использование полимерных

труб STOUT.
