Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция №3 Дата: 17.05.2021.

5. УКАЗАНИЯ ПО МОНТАЖУ

5.1. ОБЩИЕ ПОЛОЖЕНИЯ

Проектирование инженерных систем с полиэтиленовыми трубами следует выполнять с

использованием соответствующих компьютерных программ. Монтаж следует производить с

соблюдением требований (СП 30.1333.2012, СП 31-106-2002, СП 40-103-98, СП 41-102-98, СП 41-109-

2005, СП 60.13330.2016, СП 73.13330.2016).

Фитинги с надвижной гильзой STOUT могут быть использованы для открытого и скрытого монтажа,

фитинги разрешается замоноличивать в строительные конструкции. Латунные аксиальные фитинги

при скрытой проводке необходимо изолировать от контакта с цементом, гипсом, агрессивными

средами, вызывающими коррозию с помощью соответствующих материалов (например, лента фум).

Внимание! Резьбовые соединения аксиальных фитингов должны размещаться в доступных для

ревизии местах!

5.2. МОНТАЖ

Перед монтажом внимательно ознакомиться с инструкцией по работе монтажным инструментом.

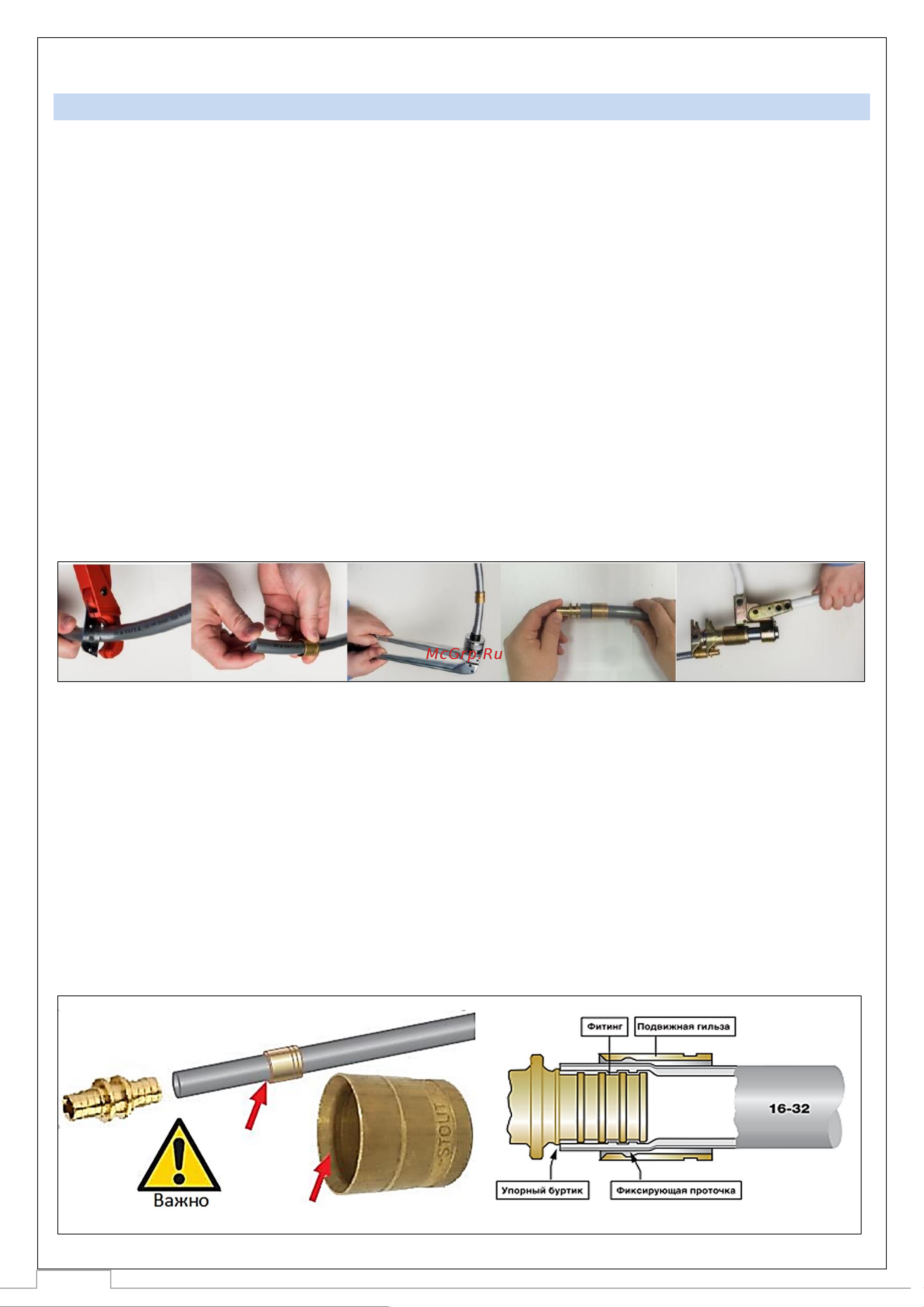

Краткая последовательность монтажа:

1) Отрежьте трубу перпендикулярно её оси с помощью подходящего трубореза;

2) Наденьте монтажную (надвижную) гильзу втулку на трубу;

3) Вставьте расширитель соответствующих размеров в трубу до конца и полностью расширьте

диаметр трубы;

4) УБЕДИТЕСЬ, ЧТО МАРКИРОВКА НА ВТУЛКЕ НАХОДИТСЯ НА ПРОТИВОПОЛОЖНОЙ СТОРОНЕ

ОТ СРЕЗА ТРУБЫ;

5) Оденьте трубу на фитинг до упора. ПРОВЕРЬТЕ, ЧТОБЫ ГИЛЬЗА ДОШЛА ДО БУРТИКА

ФИТИНГА! ПРИ ВЫПОЛНЕНИИ ДАННОЙ ПРОЦЕДУРЫ НЕ ДОПУСКАЕТСЯ ПРИМЕНЯТЬ СМАЗКИ!

6) Сдвиньте гильзу на фитинг с помощью пресса с насадками необходимых размеров.

НАПРАВЛЕНИЕ УСТАНОВКИ НАДВИЖНЫХ ГИЛЬЗ STOUT: ВНУТРЕННЯЯ ФАСКА (ПО СТРЕЛКЕ)

УКАЗЫВАЕТ МЕСТО СОЕДИНЕНИЯ.
