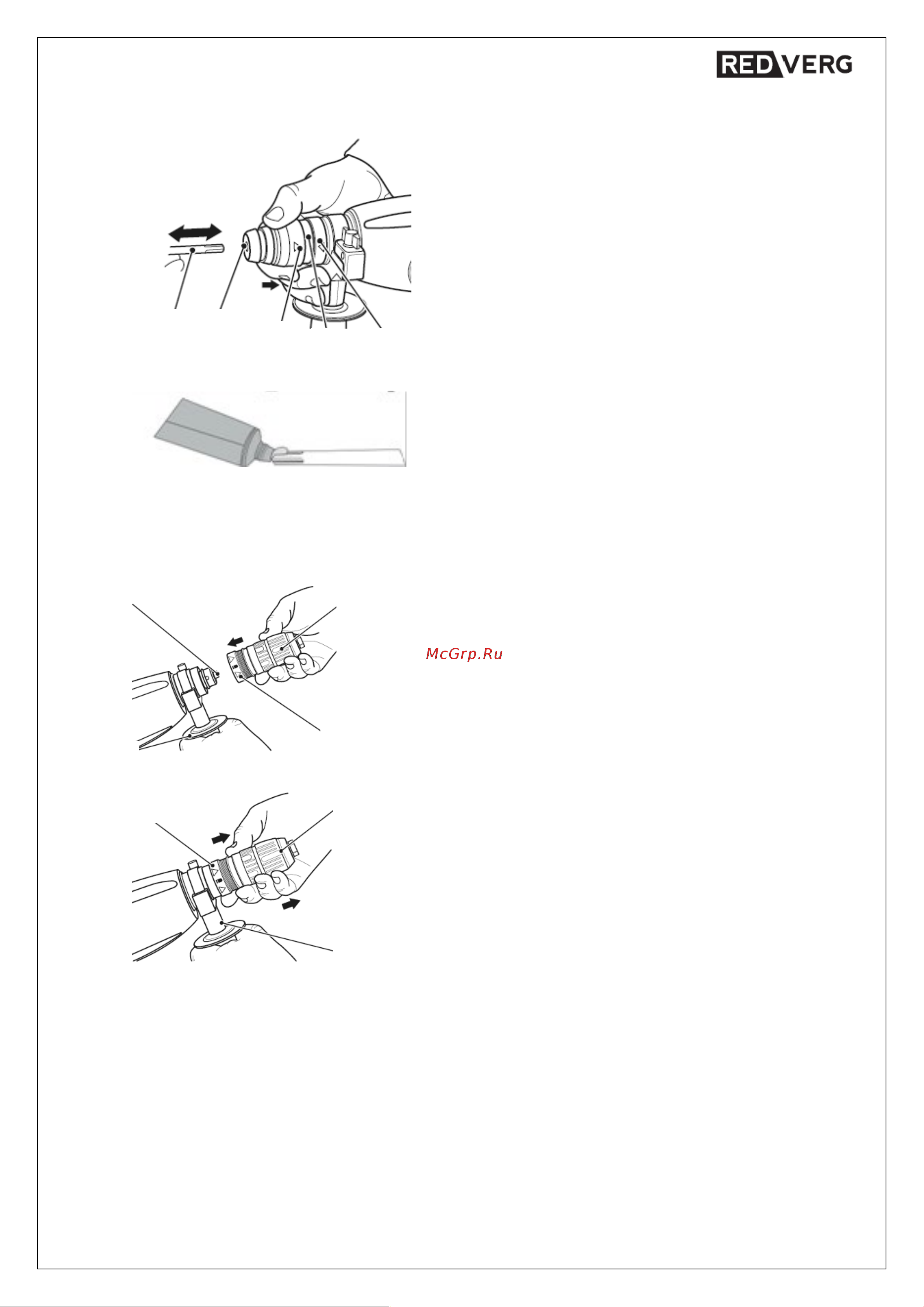

5.3. Установка бура.

Рис.4

Рис.4а

5.4. Установка и снятие быстрозажимного патрона (БЗП).

Рис.5

5.5. Переключатель режимов работ.

Перфоратор может работать в трех рабочих режимах и одном вспомогательном в

зависимости от установленного положения переключателя (4) Рис.1:

• сверление, (вращательный режим) Рис.6;

• сверление с ударом, (ударно-вращательный режим или перфорирование) Рис.6а;

• долбление, (ударный режим) Рис.6b;

• Для установки бура (15) необходимо отжать по

направлению стрелки, от защитного колпачка (16),

разблокировочную втулку (17) патрона SDS plus (1)

Рис.4.

• Установить бур (15) в патрон (1) и отпустить

разблокировочную втулку (17) в исходное

состояние.

• Для извлечения бура (15) из патрона (1) проделать

те же самые действия.

• Блокирующая обойма (18) предназначена для

фиксации и быстрой смены патрона SDS plus (1).

ВНИМАНИЕ! Для установки сменного инструмента в

изделие, в первую очередь, необходимо очистить

хвостовик (вытереть насухо чистой тряпкой), а затем

смазать небольшим количеством (0,5-1 г)

специальной смазки для буров Рис.4а.

• Предварительно необходимо снять патрон SDS plus,

отжав блокирующую обойму (18) Рис.4.

• Удерживая рукоятку (8), установить быстрозажимной

патрон (2) на шпиндель (19) перфоратора до щелчка

(фиксации) блокирующей обоймы (20) Рис.5.

• Для снятия патрона (2), удерживая перфоратор за

рукоятку (8), необходимо отжать блокирующую обойму

(20) и снять патрон (2) со шпинделя.
