Технический регламент по монтажу (ТРМ) металлических лотков Страница: 19

Промрукав Стандарт 50х50х3000 PR16.0001 Технический регламент по монтажу (ТРМ) металлических лотков онлайн [19/223] 830521

Наименование

Серия

ширина (А) высота (Н)

Торговая марка

Типоразмер

АхН, мм

Толщина (s),

мм

п.1 п.2

Артикул

HDZ

Артикул

AISI

Артикул

RAL

50х50 0,7 8 3 PR16.1655 - -

100х50 0,7 8 3 PR16.1638 - -

100х80 0,7 12 5 PR16.1639 - -

100х100 0,7 12 5 PR16.1637 - -

150х50 0,7 8 3 PR16.1641 - -

150х80 0,7 12 5 PR16.1642 - -

150х100 0,7 12 5 PR16.1640 - -

200х50 0,7 8 5 PR16.1644 - -

200х80 0,7 12 7 PR16.1645 - -

200х100 0,7 12 7 PR16.1643 - -

300х50 0,8 8 7 PR16.1647 - -

300х80 0,8 12 9 PR16.1648 - -

300х100 0,8 12 9 PR16.1646 - -

400х50 0,8 8 9 PR16.1650 - -

400х80 0,8 12 11 PR16.1651 - -

400х100 0,8

12 11 PR16.1649 - -

500х50 0,8 8 11 PR16.1653 - -

500х80 0,8 12 13 PR16.1654 - -

500х100

600х50

600х80

600х100

0,8

13 PR16.1652 - -

13 PR16.1657 - -

15 PR16.1658 - -

15 PR16.1656 - -

90�

Пластина соединительная, 2шт.

Примечание:

1. Представленные решения обеспечивают непрерывность металлосвязи в системе уравнивания потенциалов,

что подтверждается Техническим отчетом №НПО-2021/2320 «проведения испытаний систем уравнивания

потенциалов и заземления лотков металлических».

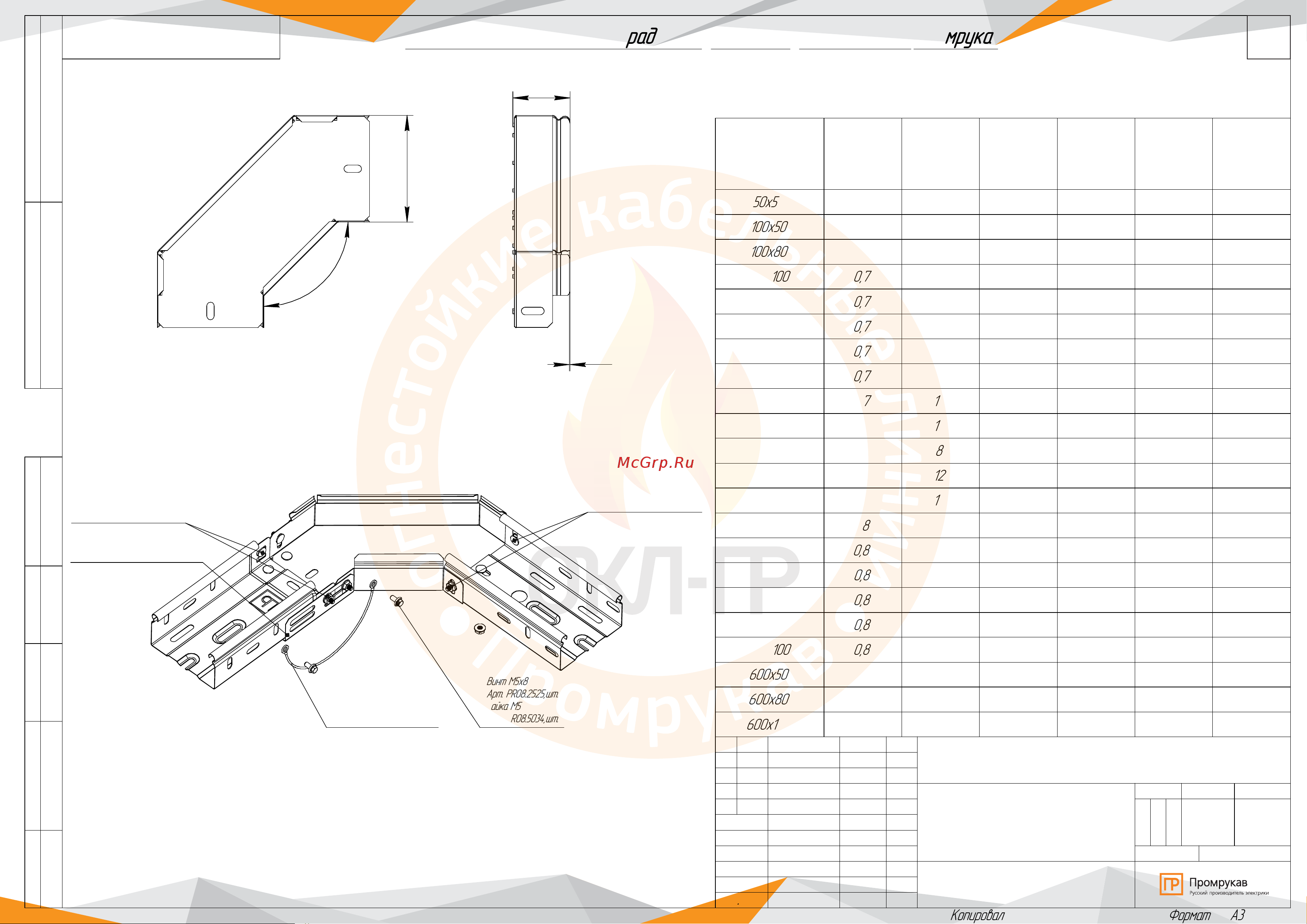

2. На чертеже представлены два варианта соединения металлического лотка с аксессуаром.

1 вариант. При соединении раструба лотка к аксессуарам. При использовании данного варианта необходимо

дополнительно использовать 2 соединительные пластины с соответствующим количеством соединительных

комплектов, как показано на чертеже.

2 вариант. При соединении любой части лотка, за исключением раструба, дополнительные соединительные

элементы не требуются, как показано на чертеже.

3. Применение заземляющего провода не обязательно.

п.1

Комплект соединительный

Винт М6х10 + Гайка М6

Aрт. PR08.2408 шт.

п.2

Комплект соединительный

Винт М6х10 + Гайка М6

Aрт. PR08.2408 шт.

Провод заземляющий

сечением 6 мм2

длиной 150 мм

Промрукав Арт. PR08.3126

Винт М5х8

Арт. PR08.2525,шт.

Гайка М5

Арт. PR08.5034,шт.

Масса Масштаб

Изм.

Лист

№ докум. Подп.

Дата

Лит.

Разраб.

Пров.

Т.контр. Лист Листов

Н.контр.

Утв.

ТРМ ОКЛ ПР 002-2020

Угол горизонтальный

�Стандарт

Промрукав

Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.

ТРМ ОКЛ ПР 002-2020

Копировал Формат A3
