Технический регламент по монтажу (ТРМ) металлических лотков Страница: 22

Промрукав Стандарт 50х50х3000 PR16.0001 Технический регламент по монтажу (ТРМ) металлических лотков онлайн [22/223] 830521

45�

Типоразмер

АхН, мм

Толщина(s),

мм

п.1 п.2

Артикул

HDZ

Артикул

AISI

Артикул

RAL

50х50 0,7 8 3 PR16.1633 - -

100х50 0,7 8 3 PR16.1616 - -

100х80 0,7 12 5 PR16.1617 - -

100х100 0,7 12 5 PR16.1615 - -

150х50 0,7 8 3 PR16.1619 - -

150х80 0,7 12 5 PR16.1620 - -

150х100 0,7 12 5 PR16.1618 - -

200х50 0,7 8 5 PR16.1622 - -

200х80 0,7 12 7 PR16.1623 - -

200х100 0,7 12 7 PR16.1621 - -

300х50 0,8 8 7 PR16.1625 - -

300х80 0,8 12 9 PR16.1626 - -

300х100 0,8 12 9 PR16.1624 - -

400х50 0,8 8 9 PR16.1628 - -

400х80 0,8

12 11 PR16.1629 - -

400х100 0,8 12 11 PR16.1627 - -

500х50 0,8 8 11 PR16.1631 - -

500х80 0,8 12 13 PR16.1632 - -

500х100

600х50

600х80

600х100

0,8

13 PR16.1630 - -

13 PR16.1635 - -

15 PR16.1636 - -

15 PR16.1634 - -

Пластина

соединительная, 2 шт.

Примечание:

1. Представленные решения обеспечивают непрерывность металлосвязи в системе уравнивания потенциалов,

что подтверждается Техническим отчетом №НПО-2021/2320 «проведения испытаний систем уравнивания

потенциалов и заземления лотков металлических».

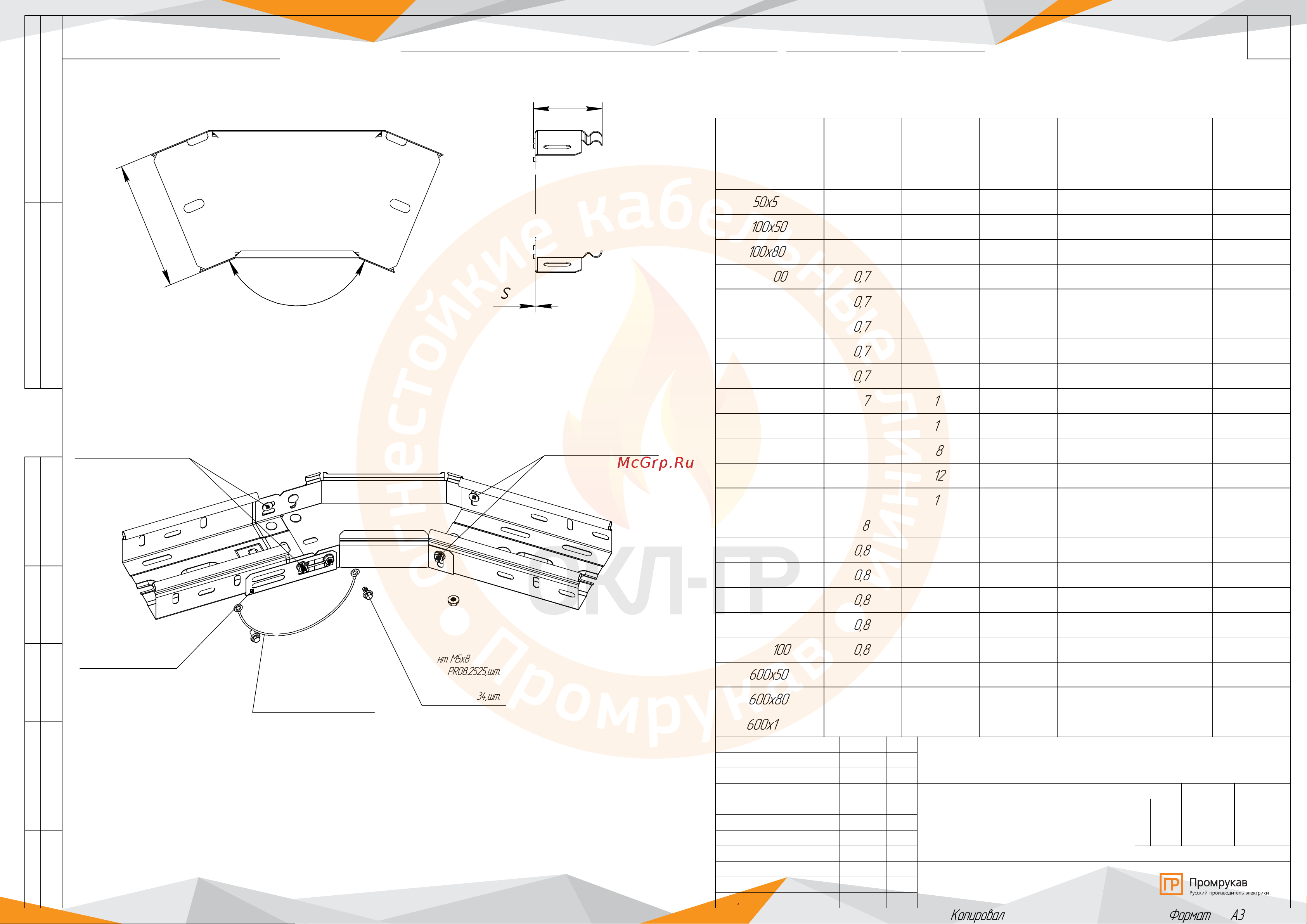

2. На чертеже представлены два варианта соединения металлического лотка с аксессуаром.

1 вариант. При соединении раструба лотка к аксессуарам. При использовании данного варианта необходимо

дополнительно использовать 2 соединительные пластины с соответствующим количеством соединительных

комплектов, как показано на чертеже.

2 вариант. При соединении любой части лотка, за исключением раструба, дополнительные соединительные

элементы не требуются, как показано на чертеже.

3. Применение заземляющего провода не обязательно.

Наименование

Серия

ширина (А) высота (Н)

Торговая марка

п.1

Комплект соединительный

Винт М6х10 + Гайка М6

Aрт. PR08.2408 шт.

п.2

Комплект соединительный

Винт М6х10 + Гайка М6

Aрт. PR08.2408 шт.

Провод заземляющий

сечением 6 мм2

длиной 150 мм

Промрукав Арт. PR08.3126

Винт М5х8

Арт. PR08.2525,шт.

Гайка М5

Арт. PR08.5034,шт.

Масса Масштаб

Изм.

Лист

№ докум. Подп.

Дата

Лит.

Разраб.

Пров.

Т.контр. Лист Листов

Н.контр.

Утв.

ТРМ ОКЛ ПР 002-2020

Угол горизонтальный 45�

Стандарт Промрукав

Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.

ТРМ ОКЛ ПР 002-2020

Копировал Формат A3
