MONTAGEM DO GUIADOR

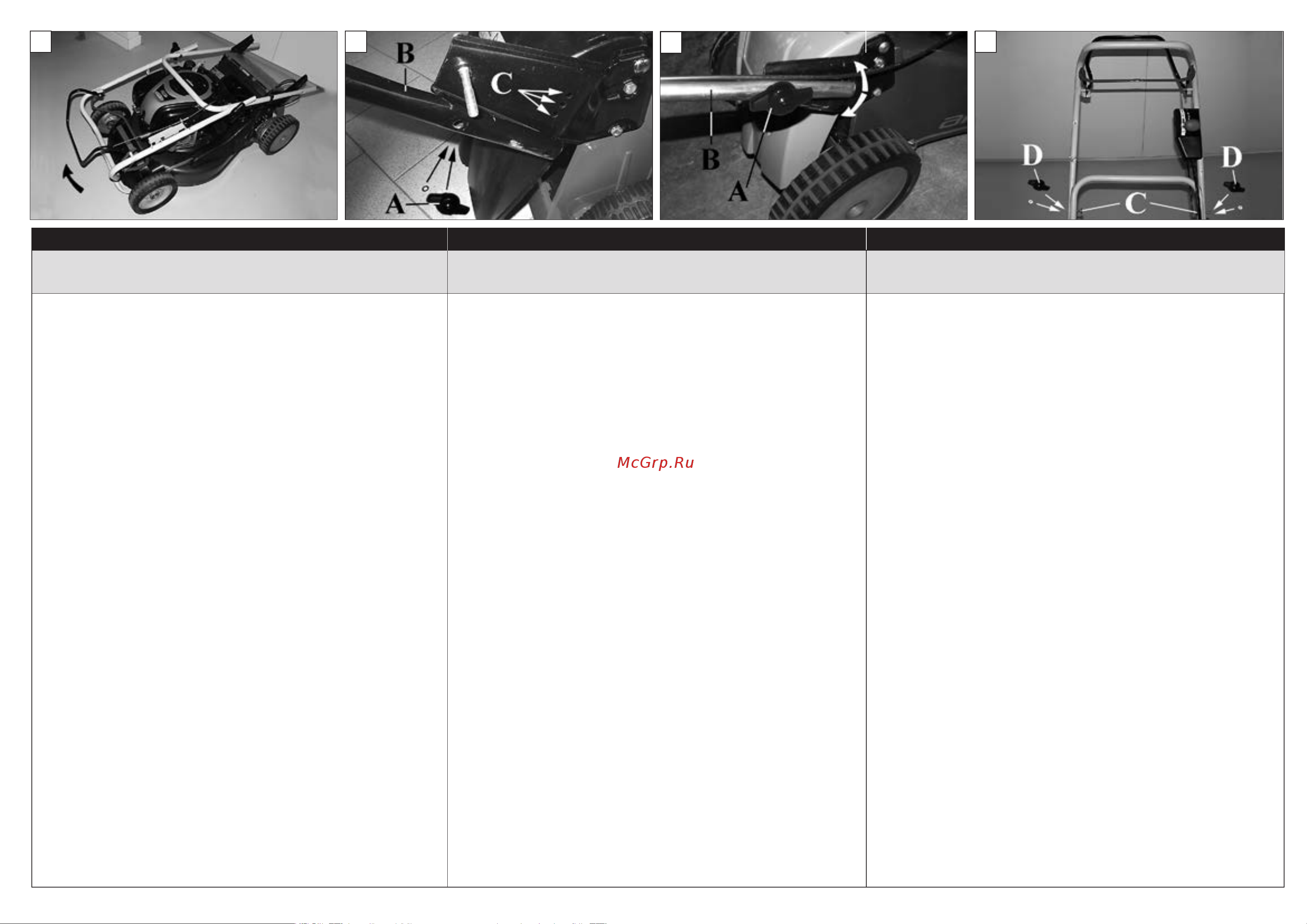

Elevar o guiador como mostra a Fig. 1. Apertar os

botões (A, Fig. 3) depois de ter posicionado o

guiador (B) e decidido a altura do mesmo,

escolhendo uma das três posições (C, Fig. 2).

Montar o guiador superior fixando-o com os

parafusos (C) e os botões (D) tal como ilustrado na

Fig.4.

ALTURA DO PUNHO (Fig. 3)

Desenrosque os botões (A) e levante ou abaixe o

punho (B).

ABRAÇADEIRAS

Bloqueie os cabos do guiador com as respectivas

abraçadeiras (Fig.5).

Fig. 6-7-8 - Montagem da placa na alça do cesto.

KOLUN SÖKÜLMESİ

Kolu, şekil 1'de gösterildiği şekilde kaldırın.

Pozisyona getirdikten (B) ve kolun yüksekliğine karar

verdikten sonra, üç konumdan (C, şekil 2) birini

seçerek, tokmakları sıkıştırın (A, şekil 3).

Üst kolu monte edin Şekil 4'te gösterildiği gibi

vidalarla (C) ve tokmakları sıkıştırın (D) ile sabitleyin.

SAP YÜKSEKLIK AYARI (şekil 3)

Kolları (A) gevşetin ve sapı kaldırarak ya da indirerek

yüksekliğini ayarlayın (B).

BANTLAR

Kabloları özel bantlarla gidona tutturun (Şek.5).

Şekil 6-7-8 - Plakanın sepetin tutacağı üzerine

monte edilmesi.

ΤΟΠΟΘΕΤΗΣΗ ΤΙΜΟΝΙΟΥ

Σηκώστε το τιµόνι όπως δείχνει η Εικ. 1. Σφίξτε τα

πόµολα (Α, Εικ. 3) αφού τοποθετήσετε το τιµόνι (Β)

και αποφασίσετε για το ύψος του, επιλέγοντας µία

από τις τρεις θέσεις (C, Εικ. 2).

Στερεώστε το επάνω λαβή στερεώστε το µε τις

βίδες (C) και τα πόµολα (D) όπως φαίνεται στο Eικ.4.

YΨOΣ TOY TIMONIOY (Εικ. 3)

Ξεßιδώστε τouς µoχλoύς (A) και σηκώστε ή

κατεβάστε το τιµόνι (B).

ΣΦΙΓΚΤΗΡΕΣ

Ασφαλίστε τις ντίζες στη λαβή χειρισµού µε τους

ειδικούς σφιγκτήρες (εικ. 5).

Εικ. 6-7-8 - Τοποθέτηση της πλάκας στη λαβή του

καλαθιού.
