SACO DE RECOLHA DE ERVA

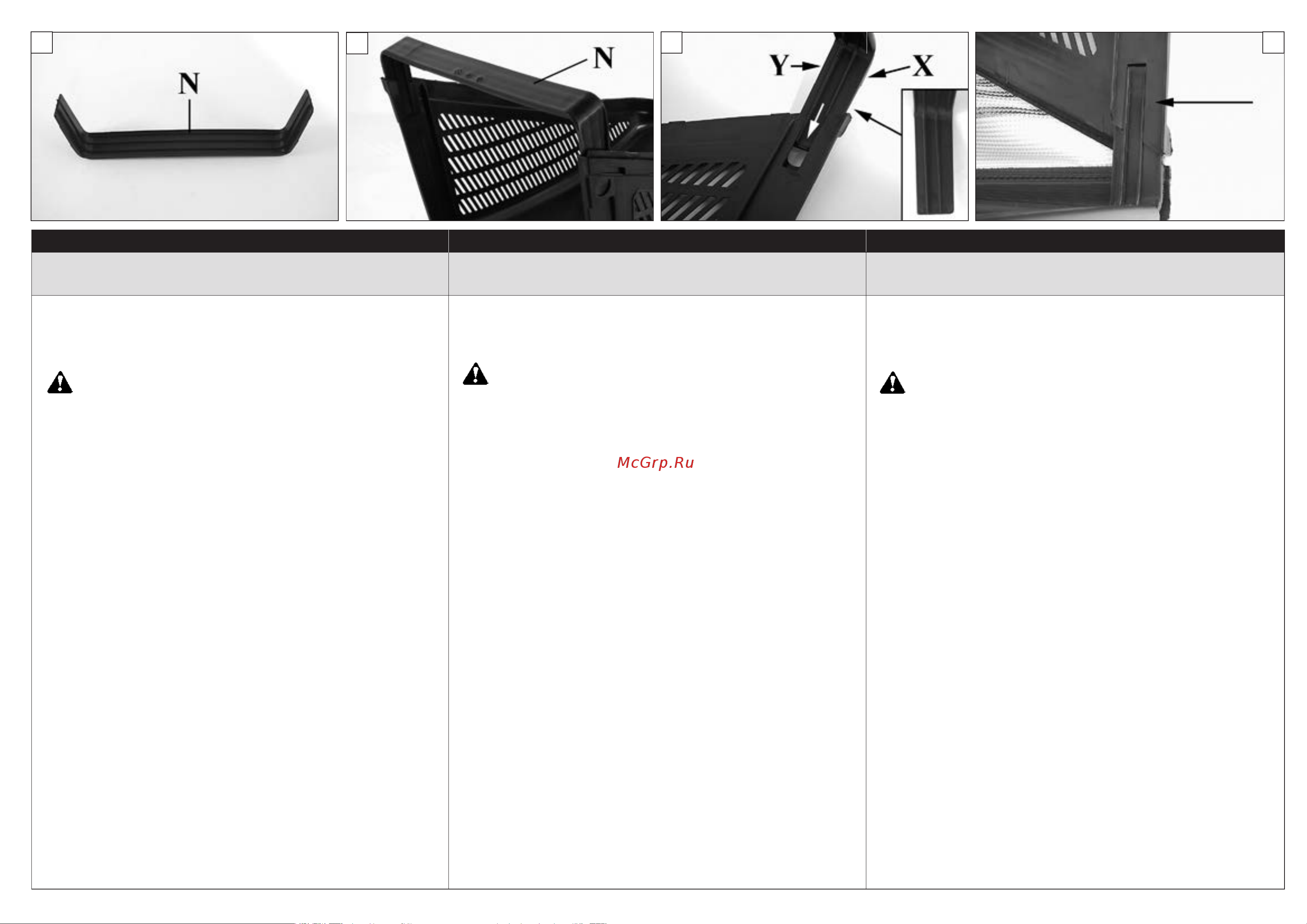

Fixe o travêsso (N, Fig.9-10).

ATENÇÃO! – A travessa tem um sentido de

montagem. O lado (X, Fig.11) é maior e deve ficar

virado para o exterior do cesto. O lado (Y) é mais

pequeno e deve ficar virado para o interior do cesto. A

travessa deve ser encaixada a fundo até engatar

(Fig.12). NB: ouve-se um som que indica o engate.

De seguida, monte a parte em rede (D, Fig.13) com a

parede rígida (E) através das respectivas uniões (F,

Fig.14). Comece pela parte traseira para terminar nos

dois lados.

POSICIONAMENTO DO SACO (Fig. 15-16)

- Levante o defletor (G).

- Apoie os dois ganchos (H) no perno do deflector (I).

- Abaixe o defletor e assegure-se que feche

completamente a parte superior do saco recolhe-

relva.

Português TürkçeΕλληνικα

MONTAGEM MONTAJΕΥΝΑΡΜΟΛΟΓΗΣΗ

ΣΑΚΟΣ ΣΥΛΛΟΓΗΣ ΧΛΟΗΣ

Τοποθετήστε την τραβέρσα (αρ., Εικ. 9-10).

ΠΡΟΣΟΧΗ! - Η τραβέρσα δεν έχει φορά

τοποθέτησης. Η πλευρά (X, Εικ.11) είναι µεγαλύτερη

και πρέπει να βρίσκεται προς την έξω πλευρά του

καλαθιού. Η πλευρά (Y) είναι µικρότερη και πρέπει

να βρίσκεται προς το εσωτερικό του καλαθιού.

Πιέστε µέχρι τέρµα την τραβέρσα έως ότου

ασφαλίσει (Εικ.12). ΣΗΜ.: Η ασφάλιση γίνεται

αντιληπτή µε το χαρακτηριστικό ήχο.

Στη συνέχεια συνδέστε το πλέγµα (D, Εικ.13) στο

άκαµπτο τµήµα (E) µε τις ειδικές ασφάλειες (F,

Εικ.14). Ξεκινήστε από το πίσω µέρος για να

τερµατίσετε στις δύο πλευρές.

TOΠOΘETHΣH TOY ΣAKOY (Eικ. 15-16)

- Σηκώστε το καπάκι (G).

- Ακουµπήστε τους δύο γάντζους (Η) πάνω στον

πείρο του εκτροπέα (Ι).

- Kατεβάστε το καπάκι και βεβαιωθείτε ότι κλείνει

εντελώς το άνω µέρος του σάκου περισυλλογής

γρασιδιού.

ÇİM TOPLAMA TORBASI

Travers parçasını (N, Şekil 9-10) takınız.

DİKKAT! - Traversin belli bir montaj yönü vardır.

Kenar (X, Şekil 11) daha kalındır ve sepetin dışında

kalmalıdır. (Y) Kenarı daha incedir ve sepetin içinde

kalmalıdır. Travers kancaya ulaşıncaya kadar dibe

doğru itilmelidir (Şekil 12). Not: Kancaya

takıldığında çıkan ses duyulabilmelidir.

Tel örgüdeki kısmı (D, Şekil 13) uygun kancaları (F,

Şekil 14) kullanarak sert çeperle (E) birleştiriniz. İki

kenar üzerine getirmek için arka çeperden

başlayınız.

ÇIM TORBASININ YERLETIRILMESI (Şekil 15-16)

- Arka reflektörü (G) kaldırın.

- İki çengeli (H), deflektörün pimi (I) üzerine dayayın.

- Arka reflektörü indirin ve tamamiyle torbanın

üstüne oturtun.

11 12
