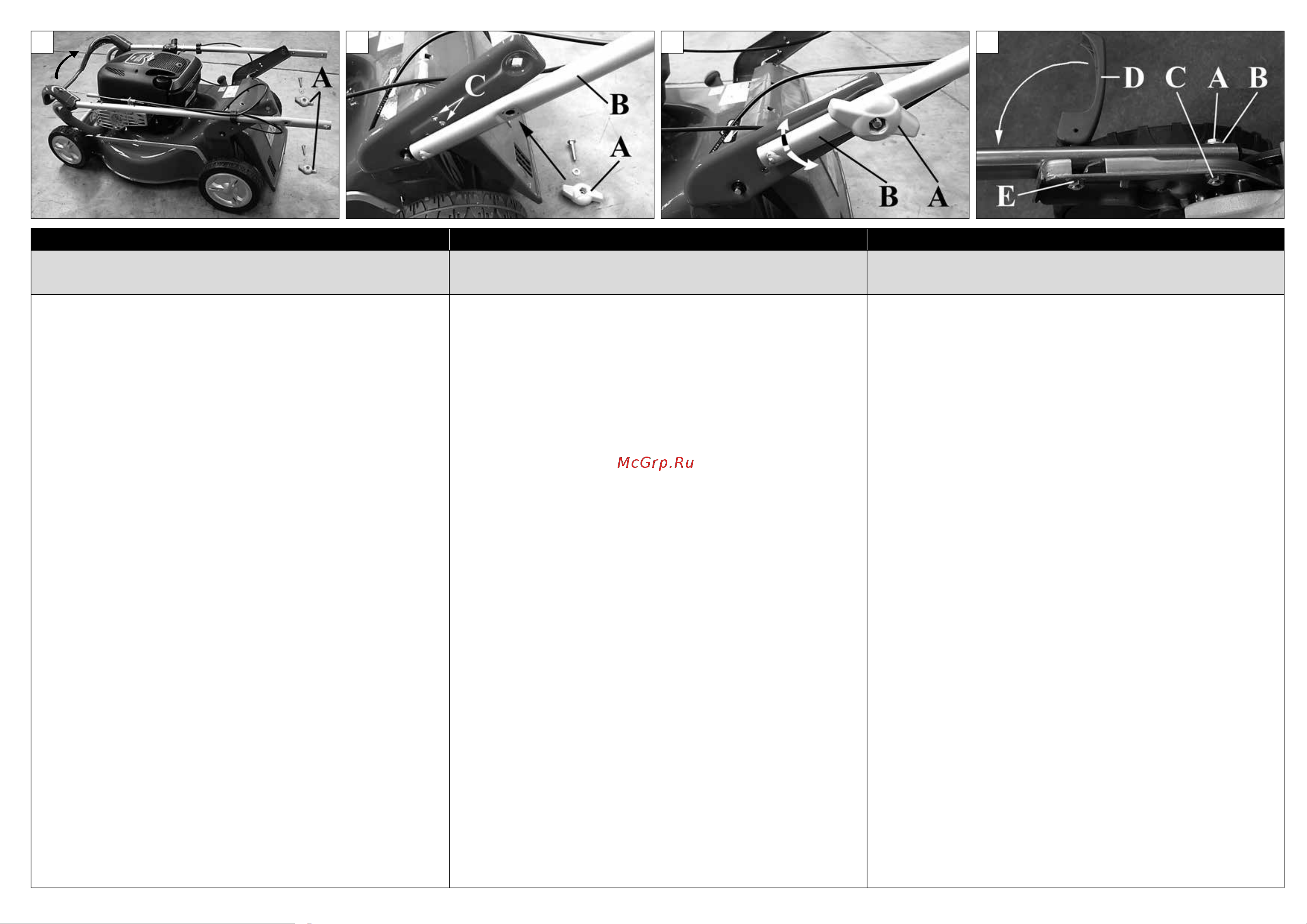

MONTAGEM DO GUIADOR ALLROAD PLUS 4 (Fig. 1-2-3)

Elevar o guiador como mostra a Fig. 1. Apertar os botões

(A, Fig. 3) depois de ter posicionado o guiador (B) e decidido

a altura do mesmo, escolhendo uma das dois posições

(C, Fig. 2).

ALTURA DO PUNHO (Fig. 3)

Desenrosque os botões (A) e levante ou abaixe o punho (B).

MONTAGEM DO PUNHO ALLROAD EXA 4 (Fig.4-5-6)

Fixe o punho inferior ao chassis com os parafusos (A, Fig.4),

as anilhas (B) e as porcas (C). De seguida, monte as pegas (D)

com as porcas (E). Por fim, rode as pegas (D, Fig.4-5) para

apertar o punho. O aperto maior ou menor das porcas (E)

altera a força do bloqueio. É possível libertar o punho do

chassis para poder rodá-lo e facilitar o transporte e a

armazenagem (Fig.7).

Em seguida, fixe a parte superior do punho, montando as

duas semi-conchas do suporte (F, Fig.6) com os quatro

parafusos (G) e as quatro porcas (H). Monte o parafuso (L), a

anilha (M) e a alavanca (N). Rodando a alavanca (N) para

afrouxar o aperto, é possível regular o punho em altura;

além disso, é possível rodar a parte superior do punho para

facilitar o transporte e a armazenagem (Fig.7).

MONTAGEM DO PAINEL (Fig.8)

Monte o painel (L) e fixe-o com os dois parafusos (M)

(apenas nos modelos que o possuam).

∆√¶√£∂∆∏™∏ ∆πª√¡π√À ALLROAD PLUS 4

(∂ÈÎ. 1-2-3)

™ËÎÒÛÙÂ ÙÔ ÙÈÌÓÈ  ‰Â›ˉÓÂÈ Ë ∂ÈÎ. 1. ™Ê›ÍÙÂ Ù∙

ÌÔÏ∙ (∞, ∂ÈÎ. 3) ∙ÊÔ‡ ÙÔÔıÂÙ‹ÛÂÙÂ ÙÔ ÙÈÌÓÈ (µ) Î∙È

∙ÔÊ∙Û›ÛÂÙÂ ÁÈ∙ ÙÔ ‡„Ô ÙÔ˘, ÂÈÏ¤ÁÔÓÙ∙ Ì›∙ ∙ ÙÈ

ÙÚÂÈ ı¤ÛÂÈ (C, ∂ÈÎ. 2).

YæO™ TOY TIMONIOY (∂ÈÎ. 3)

•ÂßÈ‰ÒÛÙÂ Ùou ÌoˉÏo‡ (A) Î∙È ÛËÎÒÛÙÂ ‹ Î∙ÙÂ‚¿ÛÙÂ

ÙÔ ÙÈÌÓÈ (B).

ΤΟΠΟΘΕΤΗΣΗ ΤΙΜΟΝΙΟΥ ALLROAD EXA 4 (Εικ. 4-5-6)

Στερεώστε το κάτω τμήμα του τιμονιού στο πλαίσιο με τις

βίδες (A, εικ. 4), τις ροδέλες (B) και τα παξιμάδια (C). Στη

συνέχεια, τοποθετήστε τις λαβές (D) με τα παξιμάδια (E).

Τέλος, περιστρέψτε τις λαβές (D, εικ. 4-5), για να σφίξετε το

τιμόνι. Εάν σφίξετε περισσότερο ή λιγότερο τα παξιμάδια (E),

αλλάζει η δύναμη ασφάλισης. Μπορείτε να αφαιρέσετε το

τιμόνι από το πλαίσιο, για να το περιστρέψετε και να

διευκολυνθεί η μεταφορά και η αποθήκευση (εικ. 7).

Στη συνέχεια, στερεώστε το πάνω τμήμα του τιμονιού,

συναρμολογώντας τα δύο ημικελύφη του στηρίγματος

(F, εικ. 6) με τις τέσσερις βίδες (G) και τα τέσσερα παξιμάδια

(H). Τοποθετήστε τη βίδα (L), τη ροδέλα (M) και το λεβιέ (N).

Περιστρέφοντας το λεβιέ (N), για να χαλαρώσετε τη σύσφιξη,

μπορείτε να ρυθμίσετε το ύψος του τιμονιού. Επίσης,

μπορείτε να περιστρέψετε το πάνω τμήμα του τιμονιού, για

να διευκολυνθεί η μεταφορά και η αποθήκευση (εικ. 7).

∆√¶√£∂∆∏™∏ ¶π¡∞∫∞ (∂ÈÎ.8)

∆ÔÔıÙ‹ÛÙ ÙÔÓ ›Ó∙Î∙ (L) Ì ÙÈ ‰‡Ô ‚›‰ (M) (μόνο στα

μοντέλα με το σχετικό εξοπλισμό).

KOLUN SÖKÜLMESİ ALLROAD PLUS 4 (şekil 1-2-3)

Kolu, şekil 1'de gösterildiği şekilde kaldırın. Pozisyona

getirdikten (B) ve kolun yüksekliğine karar verdikten sonra,

üç konumdan (C, şekil 2) birini seçerek, tokmakları sıkıştırın

(A, şekil 3).

SAP YÜKSEKLIK AYARI (Şekil 3)

Kolları (A) gevşetin ve sapı kaldırarak ya da indirerek

yüksekliğini ayarlayın (B).

ALLROAD EXA 4 GİDON MONTAJI (Şekil 4-5-6)

Alt gidonu vidalar (A, Şek. 4), rondelalar (B) ve vida

somunlarla (C) şasiye sabitleyin. Sonra kulpları (D) vida

somunlarla (E) takın. Gidonu sıkıştırmak için kulpları çevirin

(D, Şek. 4-5). Vida somunların (E) çok ya da az sıkıştırılması

konik halkanın kuvvetini değiştirir. Çevirebilmek ve taşıma

ve depolamayı kolaylaştırmak için gidonu şasiden ayırmak

mümkündür (Şek. 7).

Daha sonra desteğin iki yarım rulmanını (F, Şek. 6) dört vida

(G) ve dört vida somunla (H) birleştirerek gidonun üst

kısmını sabitleyin. Vidayı (L), rondelayı (M) ve kolu takın (N).

Sıkıştırmayı gevşetmek için kolu döndürürken (N) gidonun

yüksekliğini ayarlamak ve ayrıca taşıma ve depolamayı

kolaylaştırmak için gidonun üst kısmını döndürmek

mümkündür (Şek. 7).

KÖPRÜ MONTAJI (şekil 8)

Köprüyü (L) iki vidayla (M) monte ediniz (yalnızca sahip olan

modellerde).
