Пескоструйная камера NS2

13

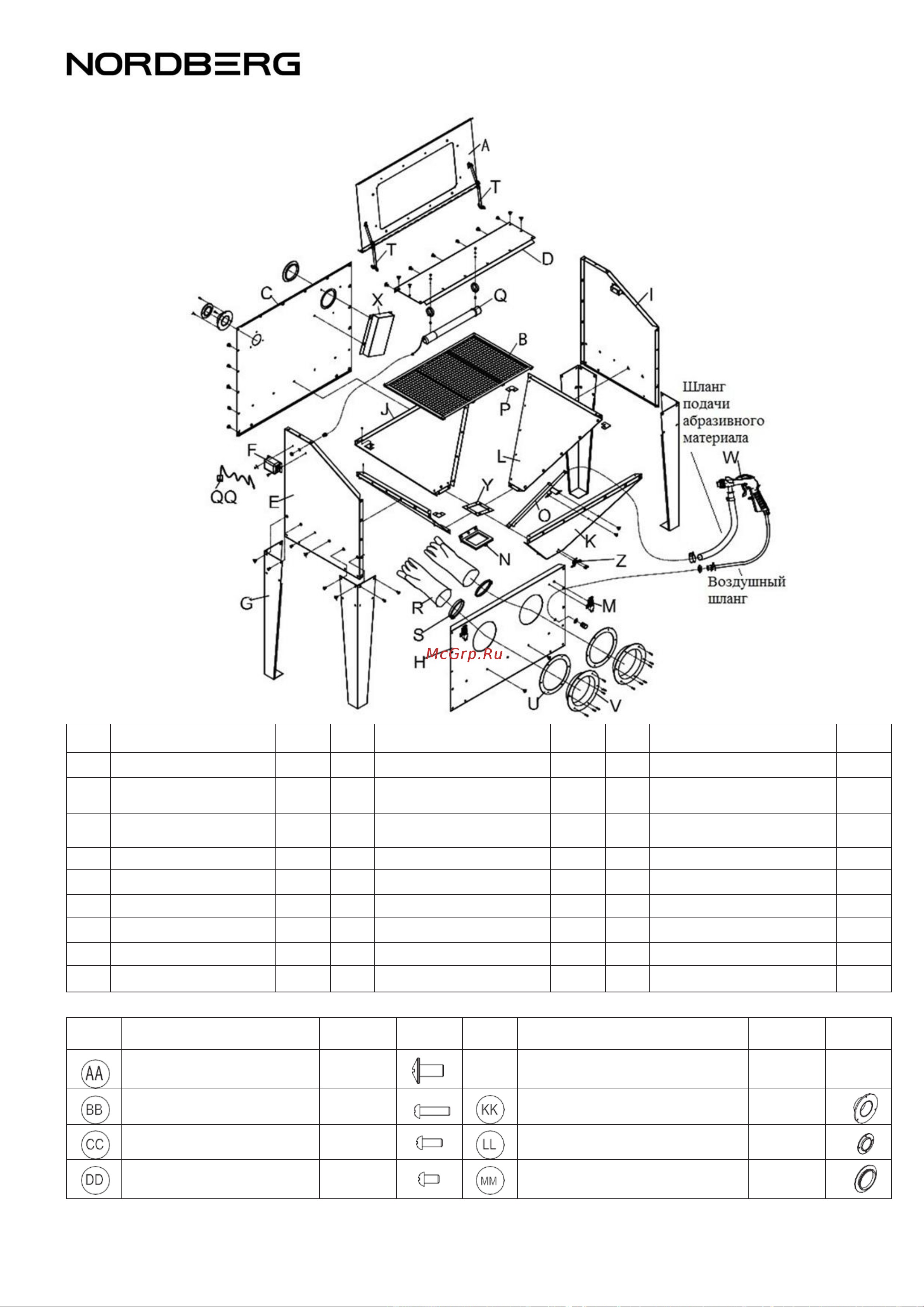

11. ДЕТАЛИРОВКА

№

Наименование

Кол.

№

Наименование

Кол.

№

Наименование

Кол.

A

Верхняя дверца

1

J

Задняя стенка воронки

1

S

Зажим перчаток

2

B

Сетка

1

K

Передняя стенка

воронки

1

T

Зажим

2

C

Задняя стенка

1

L

Боковая стенка

воронки

2

U

Монтажное кольцо

2

D

Верхняя стенка

1

M

Зажим

2

V

Держатель перчаток

2

E

Левая стенка

1

N

Крышка

1

w

Пистолет

1

F

Блок выключателя

1

O

Шланг

1

X

Воздухозаборник

1

G

Нога

4

P

Кронштейн

4

Y

Пластина

1

H

Передняя стенка

1

Q

Лампа

1

Z

Зажим

1

I

Правая стенка

1

R

Перчатка

1 пара

№

Наименование

Кол.

Рис.

№

Наименование

Кол.

Рис.

Болт M6x12 мм

105

Уплотнительная лента δ 6

2

Болт M4x16 мм

16

Воздухоотвод

1

Болт M4x10 мм

30

Крышка воздухоотвода

1

Болт M4x6 мм

2

Задняя крышка

воздухоотвода

1
