Português Ελληνικα Türkçe

MONTAGEM ΕΥΝΑΡΜΟΛΟΓΗΣΗ MONTAJ

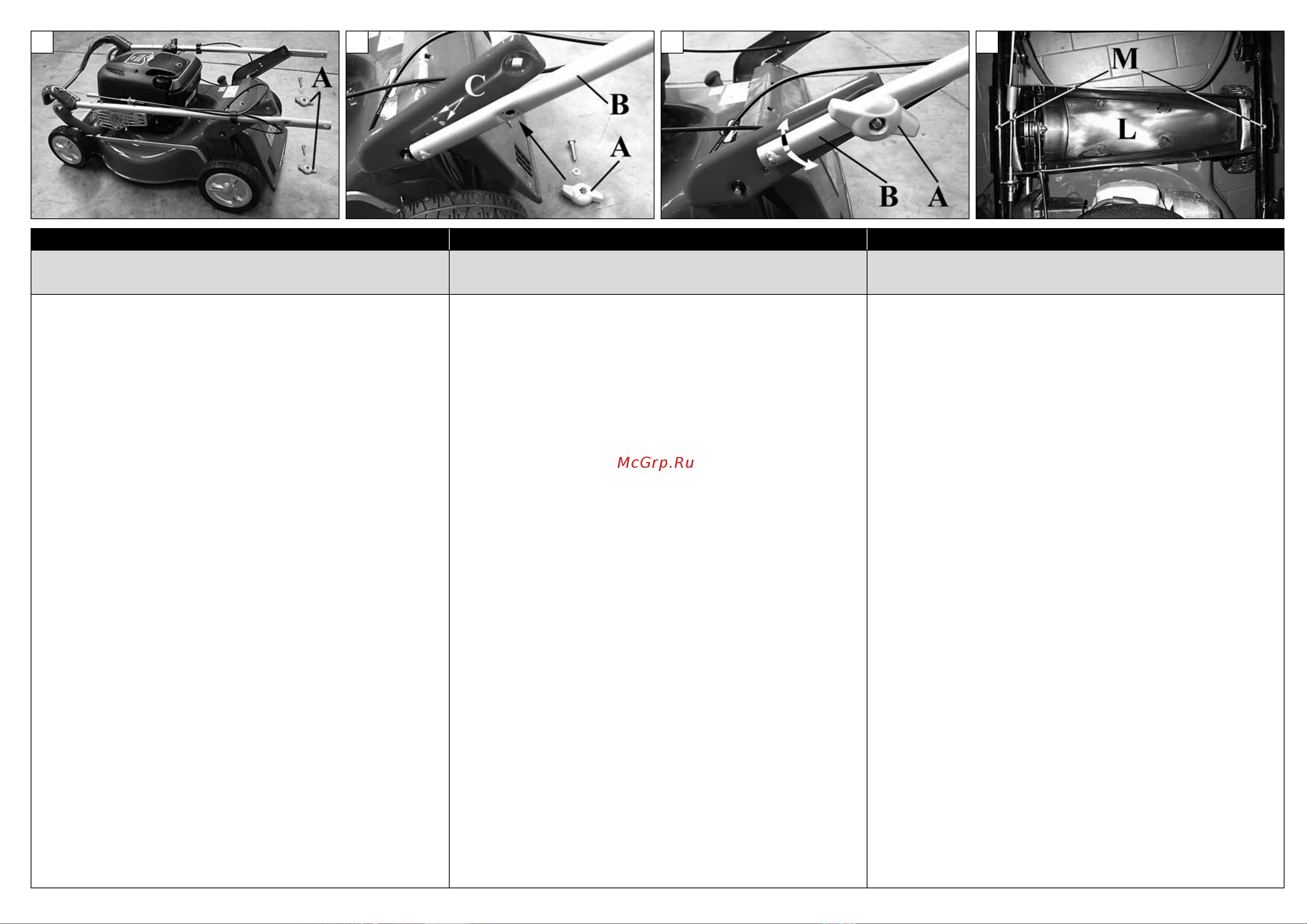

MONTAGEM DO GUIADOR (Fig. 1-2-3)

- Elevar o guiador como mostra a Fig. 1. Apertar os

botões (A, Fig. 3) depois de ter posicionado o guiador

(B) e decidido a altura do mesmo, escolhendo uma

das dois posições (C, Fig. 2).

ALTURA DO PUNHO (Fig. 3)

Desenrosque os botões (A) e levante ou abaixe o

punho (B).

MONTAGEM DO PAINEL (Fig.4)

Monte o painel (L) e fixe-o com os dois parafusos (M)

(apenas nos modelos que o possuam).

- Monte o acelerador conforme ilustrado nas Fig.5-6,

na parte interior direita do guiador (apenas nos

modelos que o possuam).

ABRAÇADEIRAS

Bloqueie os cabos do guiador com as respectivas

abraçadeiras (Fig.7).

∆√¶√£∂∆∏™∏ ∆πª√¡π√À (∂ÈÎ. 1-2-3)

- ™ËÎÒÛÙÂ ÙÔ ÙÈÌÓÈ  ‰Â›ˉÓÂÈ Ë ∂ÈÎ. 1. ™Ê›ÍÙÂ

Ù∙ ÌÔÏ∙ (∞, ∂ÈÎ. 3) ∙ÊÔ‡ ÙÔÔıÂÙ‹ÛÂÙÂ ÙÔ

ÙÈÌÓÈ (µ) Î∙È ∙ÔÊ∙Û›ÛÂÙÂ ÁÈ∙ ÙÔ ‡„Ô ÙÔ˘,

ÂÈÏ¤ÁÔÓÙ∙ Ì›∙ ∙ ÙÈ ÙÚÂÈ ı¤ÛÂÈ (C, ∂ÈÎ. 2).

YæO™ TOY TIMONIOY (∂ÈÎ. 3)

•ÂßÈ‰ÒÛÙÂ Ùou ÌoˉÏo‡ (A) Î∙È ÛËÎÒÛÙÂ ‹

Î∙ÙÂ‚¿ÛÙÂ ÙÔ ÙÈÌÓÈ (B).

∆√¶√£∂∆∏™∏ ¶π¡∞∫∞ (∂ÈÎ.4)

∆ÔÔıÙ‹ÛÙ ÙÔÓ ›Ó∙Î∙ (L) Ì ÙÈ ‰‡Ô ‚›‰ (M)(μόνο

στα μοντέλα με το σχετικό εξοπλισμό).

- Τοποθετήστε το γκάζι όπως φαίνεται στις εικ. 5-6,

στην εσωτερική δεξιά πλευρά της λαβής χειρισμού

(μόνο στα μοντέλα με το σχετικό εξοπλισμό).

ΣΦΙΓΚΤΗΡΕΣ

Ασφαλίστε τις ντίζες στη λαβή χειρισμού με τους

ειδικούς σφιγκτήρες (εικ. 7).

KOLUN SÖKÜLMESİ (şekil 1-2-3)

- Kolu, ﬂekil 1'de gösterildi¤i ﬂekilde kald›r›n.

Pozisyona getirdikten (B) ve kolun yüksekli¤ine

karar verdikten sonra, üç konumdan (C, ﬂekil 2)

birini seçerek, tokmaklar› s›k›ﬂt›r›n (A, ﬂekil 3).

SAP YÜKSEKLIK AYARI (Şekil 3)

Kollar› (A) gevﬂetin ve sap› kald›rarak ya da

indirerek yüksekli¤ini ayarlay›n (B).

KÖPRÜ MONTAJI (şekil 4)

Köprüyü (L) iki vidayla (M) monte ediniz (yalnızca

sahip olan modellerde).

- Hızlandırıcıyı Şek.5-6'te gösterildiği gibi, gidonun iç

kısmına monte edin (yalnızca sahip olan modellerde).

BANTLAR

Kabloları özel bantlarla gidona tutturun (Şek.7).
