ИНСТРУКЦИЯ ODA-T06520

______________________________________________________________________

Шаг 1.

Сборка впускного коллектора.



Смонтируйте манометр (16) на вершину впускного коллектора

(15) так, чтобы манометр впоследствии не загораживался

верхней частью резервуара.



Смонтируйте клапан дросселирования (19А) к основанию

коллектора.



Вверните штуцер (21) в клапан дросселирования.



Вверните трубку (14) в коллектор.

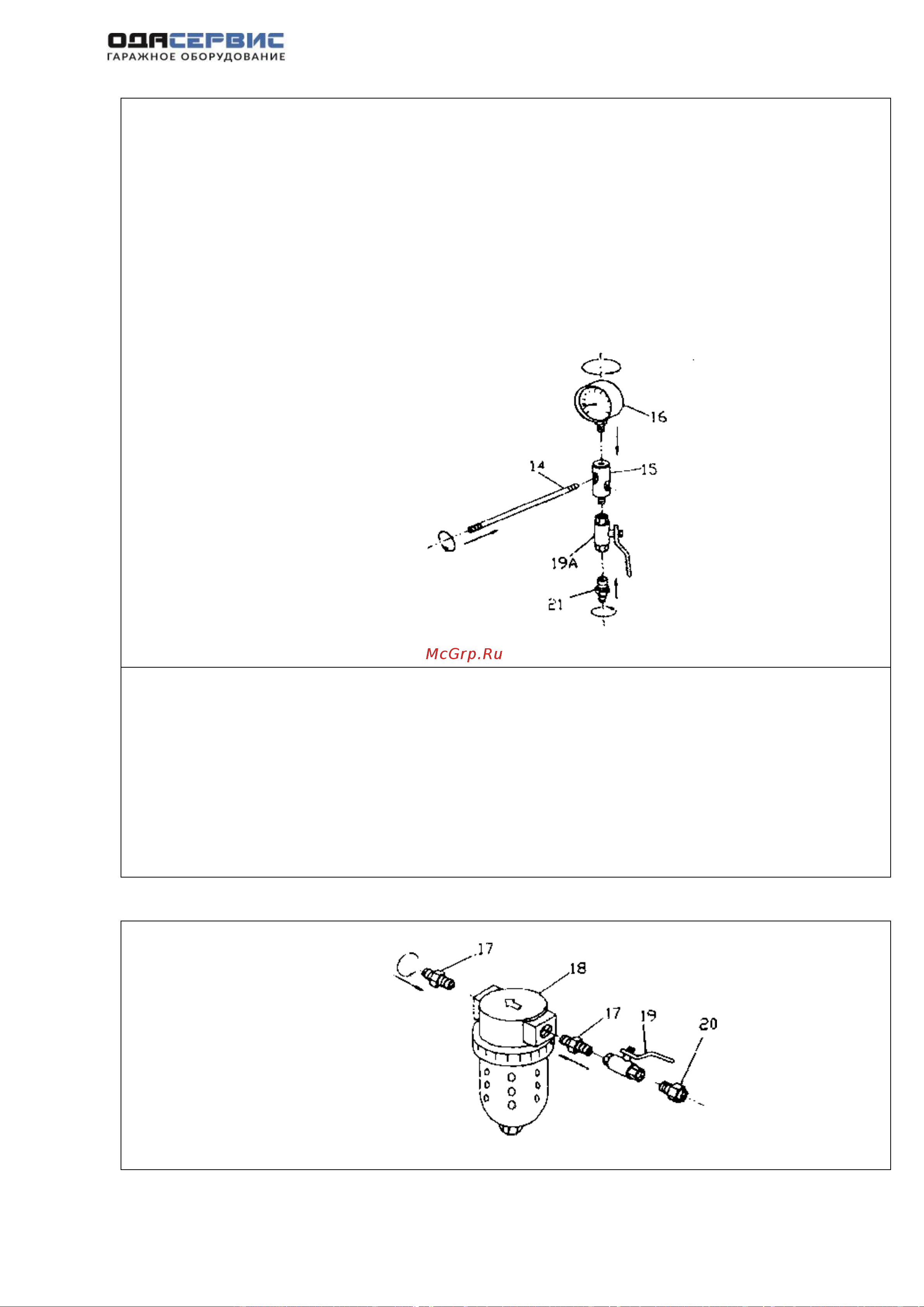

Рис. 4. Сборка впускного коллектора.

Шаг 2.

Сборка влагоотделителя.



Два штуцера (17) заверните в каждую сторону фильтра –

влагоотделителя (18).



На входе в фильтр смонтируйте вентиль подачи воздуха (19).



Вверните в вентиль подачи воздуха штуцер (20).



Перед работой с аппаратом к штуцеру (20) крепится воздушный

шланг.

Рис. 5. Сборка влагоотделителя.
