Инструкция по эксплуатации. Пескоструйный аппарат Инструкция по эксплуатации. Пескоструйный аппарат

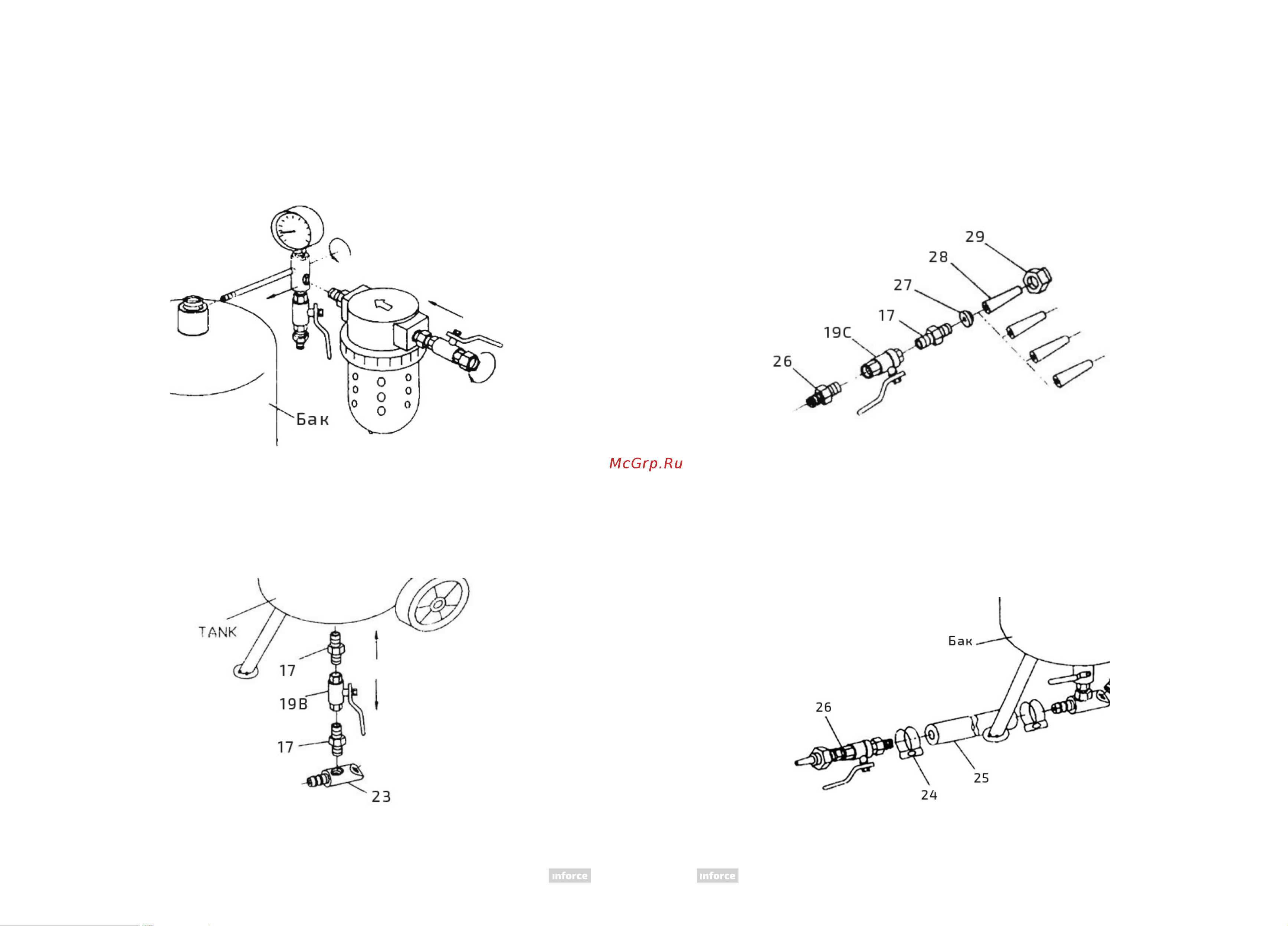

Сборка выходного клапана песка в отверстие в нижней части резервуара песко-

струйного аппарата. Соедините в указанной последовательности: штуцер 17, сме-

сительный клапан 19В, штуцер 17 и смесительный тройник 23.

Сборка пистолета

Соединение пистолета с выходным клапаном

Расположите резервуар 01 на поверхности, таким образом, что бы горловина

для засыпания песка располагалась сверху. Вкрутите конденсационный фильтр

18 в сборе в отверстие впускного коллектора. После этого вкрутите конец соеди-

нительного патрубка 14 с впускным коллектором 15 и манометром 16 к резьбовому

отверстию патрубка на верхней части резервуара. Проверьте, что манометр и кол-

лектор расположены строго вертикально.

Выберите одно из четырех сопел для дальнейшей работы. В дальнейшем в любой

момент вы сможете заменить сопло в зависимости от производимых работ. При-

соедините к шлангу через переходник 26 выпускной вентиль 3/8” 19С. Прикрутите

штуцер 17 на свободный конец клапана 19С. Прикрутите прорезиненную шайбу 27

в разъем штуцера, затем установите сопло 28 и закрепите его гайкой соплодержа-

телем 29.

Установите незатянутыми два хамута 24, на каждый конец шланга подачи пе-

ска 25. Наденьте один конец шланга на смесительный тройник 23, а другой конец

шланга на переходник пистолета 26. Оба конца шланга должны быть плотно зафик-

сированы. Подтяните хамуты к концам шланга в месте соединения и затяните их.

Соединение должно выдерживать давление от 5 до 9 атм.
