Инструкция по сборке

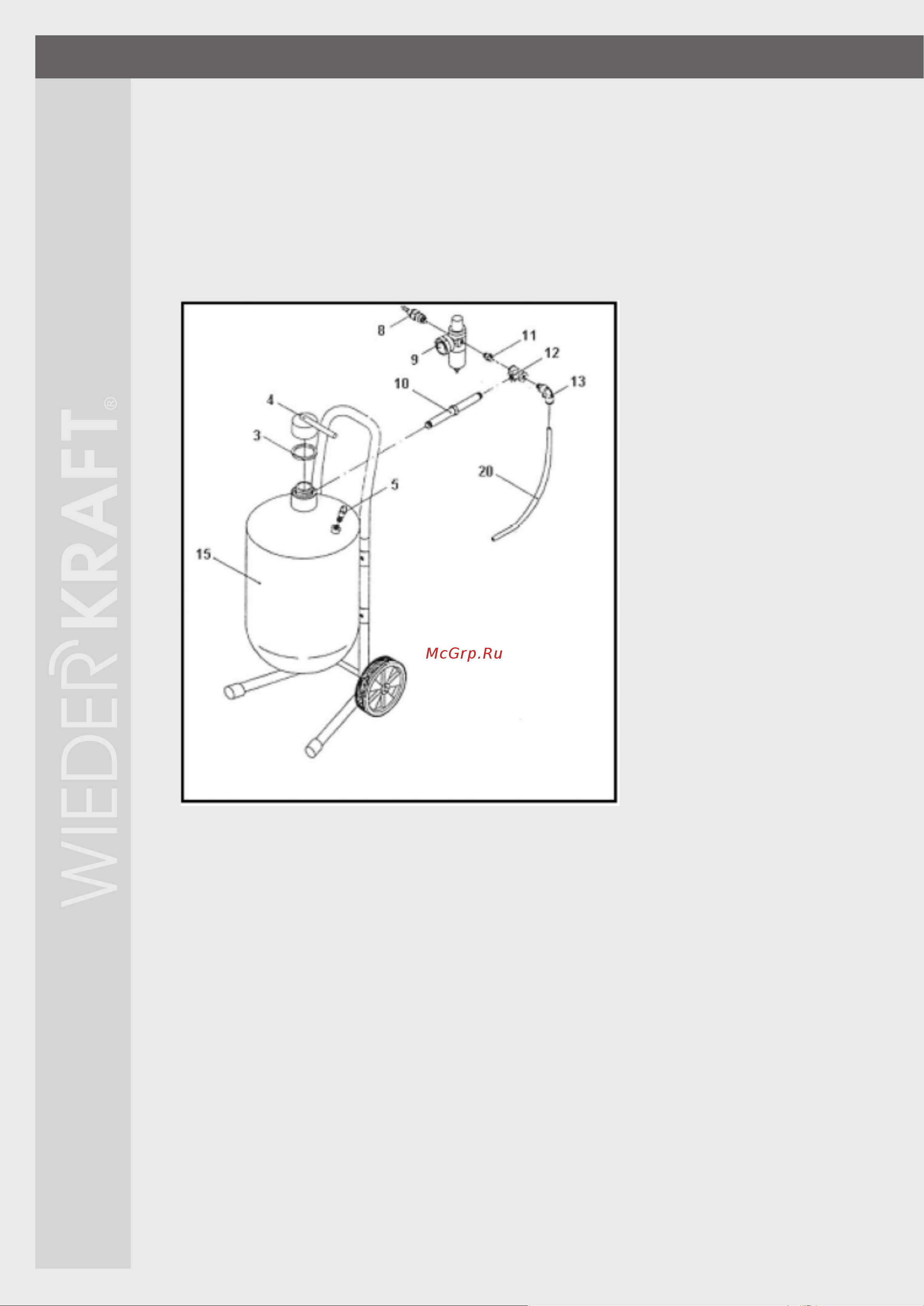

Подключение регулятора давления и защитного клапана.

1. Подсоедините соединитель (8) к одной стороне регулятора давления (9). Подсоедините тройник (12)

одной стороной к ниппелю (11).

2. Подсоедините трубку (10) к переднему выходу переходника (12). Другую сторону трубки (10) подклю-

чите к баку (15).

3. Подключите защитный клапан (5) к баку (15) в верхней части.

4. Установите крышку (4), предварительно установив прокладку (3).

5. Подсоедините угловой соединитель (13) к переходнику (12).

6. Подсоедините конец шланга (20) к угловому соединителю (13).
