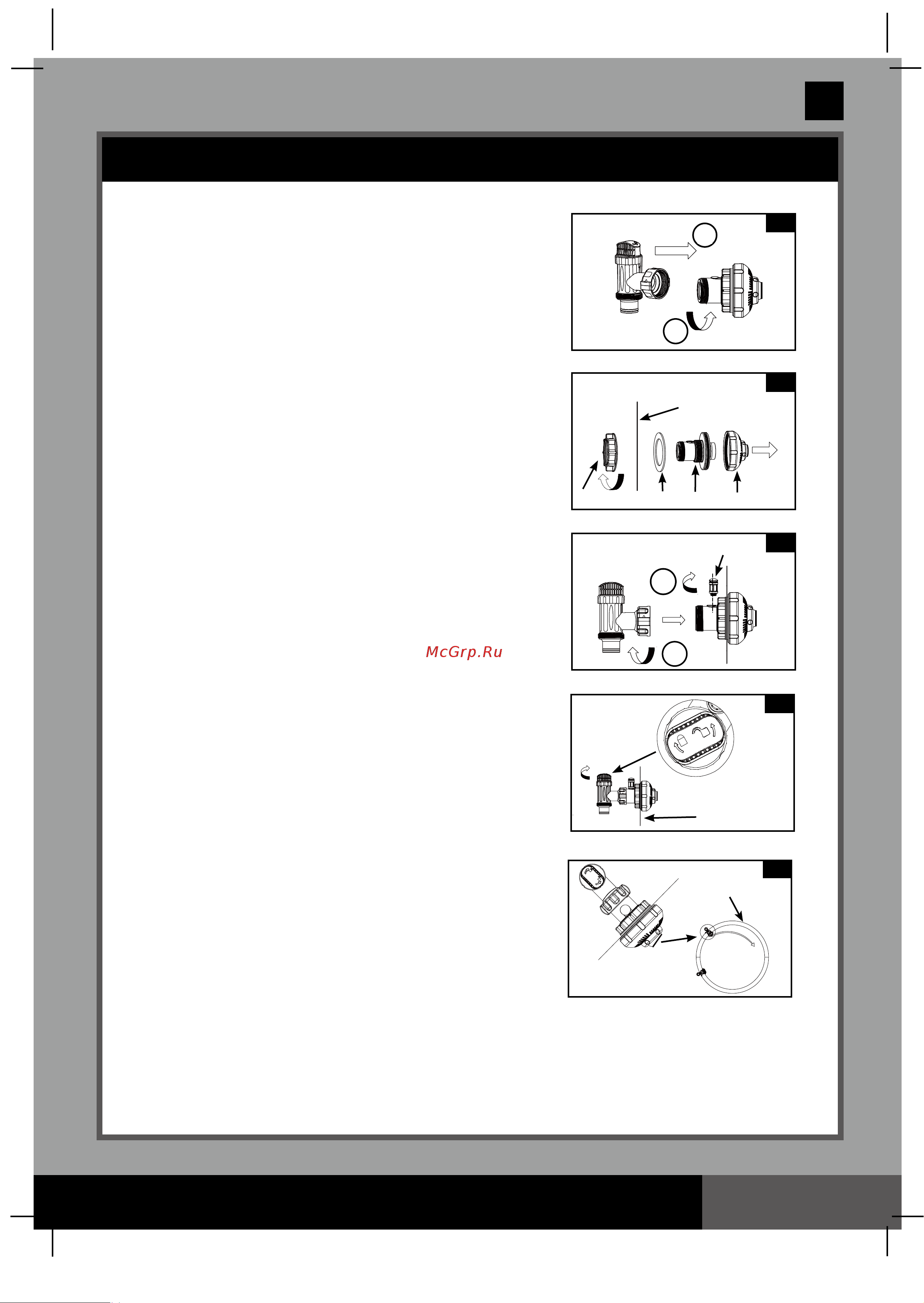

УСТАНОВКА СОПЛА И ПЛУНГЕРНОГО КЛАПАНА НА ВХОДНОЕ ОТАЕРСТИЕ БАССЕЙНА (дополнительно)

1. Открутите соединитель поршневого клапана

против часовой стрелки с входного резьбового

воздушного разъема (42) (см. рис. 5). Будьте

осторожны, не потеряйте резиновую шайбу (23).

Положите плунжерный клапан на землю в

безопасное место.

2. Открутите гайку сетчатого фильтра (24) против

часовой стрелки с входного резьбового

воздушного разъема (42). Оставьте Шайбу (25) на

Соединителе.

3. Установить форсунку и плунгерный клапан в

верхнее входное отверстие на стенке бассейна.

С внутренней стороны втулки бассейна вставьте

соединитель (27 и 42) в одно из имеющихся

отверстий таким образом, чтобы шайба,

оставшаяся на разъеме, была прижата к

внутренней поверхности втулки.

4. Перед сборкой можете смазать резьбу

соединителя вазелином для облегчения

движений. Затем, повернув гайку сетчатого

фильтра (24) плоской стороной к внешней

поверхности втулки, накрутите гайку (24) по

часовой стрелке обратно на входной резьбовой

воздушный разъем (42) (см. рис. 6).

5. Вручную затяните регулируемую входную

струйную насадку для бассейна (27) и гайку

сетчатого фильтра (24) на входном резьбовом

воздушном разъеме (42).

6. Возьмите плунжерный клапан. Убедитесь, что

ступенчатая шайба (23) находится на месте.

7. Прикрутите клапан воздушной струи (41) к

входному резьбовому воздушному разъему (42).

ПРИМЕЧАНИЕ: Убедитесь, что клапан

воздушной струи затянут и направлен вверх.

Прикрутите соединитель поршневого клапана по

часовой стрелке к входному резьбовому

воздушному разъему (42) (см. рис. 7).

8. Повернуть ручку плунжерного клапана по часовой

стрелке в закрытое положение. Убедитесь, что

плунжерный клапан плотно закрыт. Это

необходимо, чтобы вода не выливалась во время

наполнения бассейна (см. рис. 8).

9. Отрегулируйте направление головки сопла прочь

от выходного отверстия для лучшей циркуляции

воды (см. рис. 9).

10. Теперь бассейн можно заполнять водой.

Используйте инструкции для сборно-разборных

бассейнов.

ТОК

ВОДЫ

БАССЕЙН

ВНУТРЕННЯЯ

СТОРОНА

ВНУТРЕННЯЯ

СТОРОНА
