3
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (LABEL)
[6]
[8]
[15]
B (LABEL)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
VKEA Type
C (LABEL)
VYEA Type
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (LABEL)
[6]
[8]
[15]
B (LABEL)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
[20]
[19]
C (LABEL)

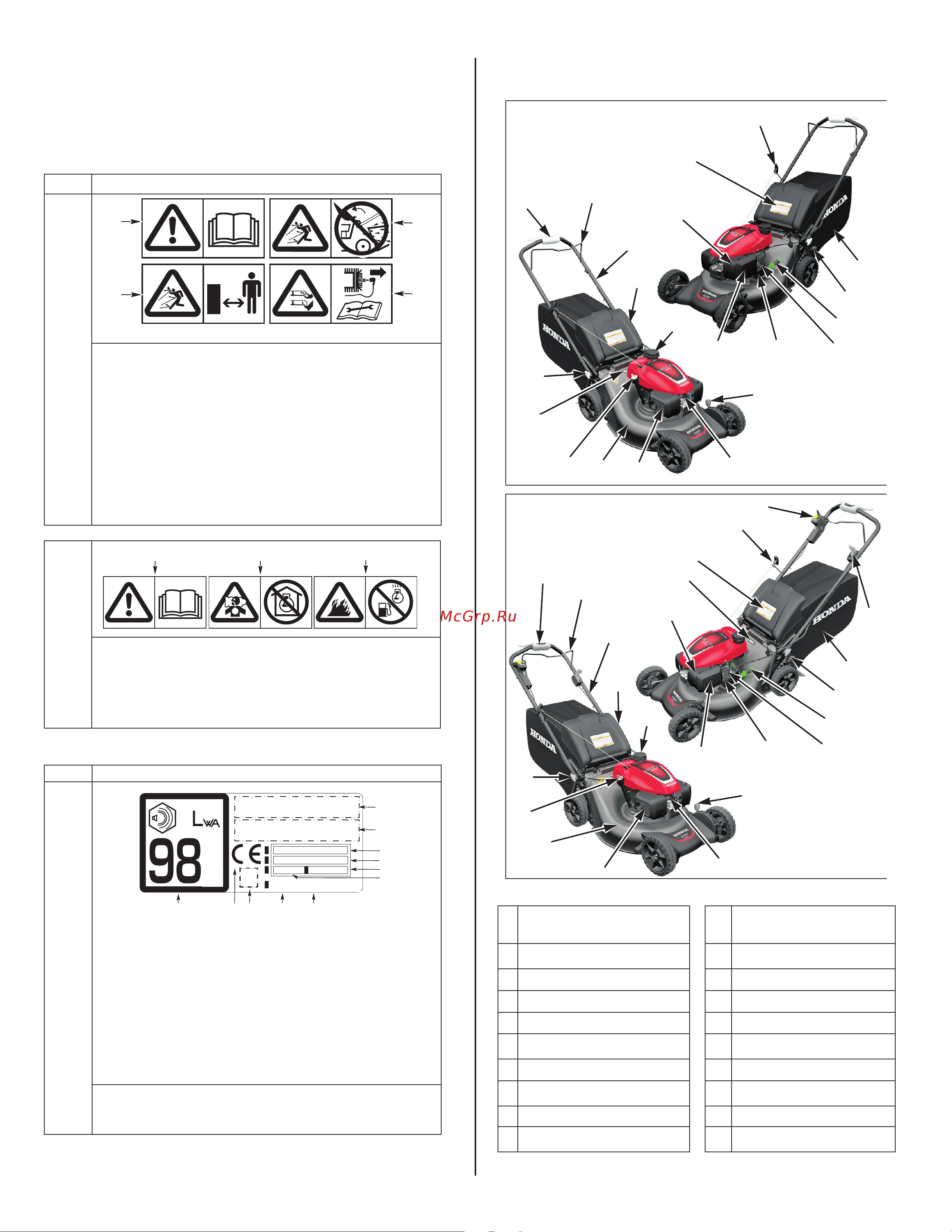

РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ
РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ
ТАБЛИЧЕК
ТАБЛИЧЕК
Надписи, содержащиеся на данных табличках, предостерегают о
потенциальной опасности серьезного травмирования. Вниматель-
но ознакомьтесь с ними. Если предупреждающая табличка откле-
ивается или текст на ней становится трудночитаем, обратитесь к
официальному дилеру компании Honda для ее замены.
Буква Значение
А
1
2
3
4
1. Прочитайте Руководство по эксплуатации перед тем
как использовать газонокосилку.
2. Риск выбрасывания предметов из-под рабочего ор-
гана: Во время работы газонокосилки не допускайте
присутствие посторонних вблизи места работы.
3. Опасность травмирования. Вращающиеся ножи: Не
просовывайте руки или ноги внутрь кожуха рабочего
органа. Перед выполнением работ по техническому
обслуживанию или ремонту снимайте наконечник
провода со свечи зажигания.
4. Запрещается эксплуатация газонокосилки со снятым
кожухом рабочего органа или травосборником.
B
5
6
7
5. Прочитайте Руководство по эксплуатации перед тем
как использовать газонокосилку.
6. При работе двигателя выделяется оксид углерода.
Не запускайте двигатель в закрытых помещениях.
7. Бензин исключительно огнеопасен. Останавливайте
двигатель перед заправкой топливом.
ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА ИЗДЕЛИЯ
ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА ИЗДЕЛИЯ
Буква Значение
C
3.7kW
3
1
4 5
7
8
9
10
6
2
11
2950min
-1
1. Уровень звукового давления в соответствии
с директивой 2000/14/EC.
2. Отметка о соответствии директиве 2000/14/EC.
3. Опционная маркировка соответствия
4. Номинальная мощность в киловаттах
5. Максимальная частота вращения двигателя
6. Дата изготовления
7. Масса в килограммах
8. Серийный номер
9. Модель
10. Название и адрес официального представителя
11. Название и адрес компании-производителя.
Название и адрес производителя и официального
представителя указаны на последней странице данного
Руководства.
ОСНОВНЫЕ КОМПОНЕНТЫ
ОСНОВНЫЕ КОМПОНЕНТЫ
Версия VKEA
Версия VYEA
1
Рычаг управления ножами
(Служит для пуска и остановки
ножей)
11 Пульт управления Smart Drive
2Держатели руля 12
Рукоятка регулировки длины
держателя руля (2)
3
Крышка топливного бака 13 Топливный кран
4
Кожух рабочего органа 14 Серийный номер двигателя
5 Глушитель 15 Воздухоочиститель
6
Пробка маслозаливной
горловины
16 Карбюратор
7 Рычаг направляющей скобы 17 Наконечник свечи зажигания
8
Рычаг регулировки высоты
скашивания (2)
18 Отбойный щиток
9 Травосборник 19 Рычаг дросселя (VYEA)
10 Ручной стартер 20
Кнопка остановки шнека
(VYEA)
дБ
3,7 кВт при 2950 об/мин
A (ТАБЛИЧКА)
A (ТАБЛИЧКА)
B (ТАБЛИЧКА)
B (ТАБЛИЧКА)
C (ТАБЛИЧКА)
C (ТАБЛИЧКА)
