11
5. ЗАДНЯЯ ЗАЩИТА ДЛЯ РУК -
Удлинитель на нижней части задней
рукоятки для защиты руки от цепи, если
она порвется.
6. КУРОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ
- Устройство, активируемое пальцем
оператора для регулирования частоты
вращения двигателя.
7. ВОЗДУШНАЯ ЗАСЛОНКА - Устройство
для обогащения топливной смеси в
карбюраторе для облегчения холодного
запуска.
8. КРЫШКА СЦЕПЛЕНИЯ - Защитная
крышка направляющей шины, пильной
цепи, сцепления и звездочки при
использовании цепной пилы.
9. РЕГУЛЯТОР НАТЯЖЕНИЯ ЦЕПИ -
устройство для регулировки натяжения
цепи.
10. ЦЕПНОЙ ЗАХВАТ - Выступ,
предназначенный для снижения
риска удара правой руки оператора о
цепь, которая порвалась или сошла с
направляющей шины во время работы.
11. ЗУБЧАТЫЙ УПОР - Приспособление,
установленное перед точкой крепления
направляющей шины, выполняющее
роль упора при контакте с деревом или
бревном.
12. НАПРАВЛЯЮЩАЯ ШИНА - Деталь,
которая поддерживает и направляет
пильную цепь.
13. ЦЕПЬ - Цепь, служащая режущим
инструментом.
14. КРЫШКА ЦИЛИНДРА · Решетка для
подачи охлаждающего воздуха. Она
закрывает цилиндр, свечу зажигания,
глушитель и воздухоочиститель.
15. ПЕРЕДНЯЯ РУКОЯТКА (ДЛЯ ЛЕВОЙ
РУКИ) - Опорная рукоятка, расположенная
в передней части корпуса двигателя.
16. КРЫШКА МАСЛЯНОГО БАКА - Для
закрытия масляного бака.
17. РУКОЯТКА СТАРТЕРА - Рукоятка
стартера для запуска двигателя.
18. КРЫШКА ТОПЛИВНОГО БАКА - Для
закрытия топливного бака.
19. ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
- Устройство для подключения и
отключения системы зажигания, для
«запуска» и остановки двигателя.
20. КРЫШКА ВОЗДУХООЧИСТИТЕЛЯ -
Закрывает воздушный фильтр.
21. РУЧКА КРЫШКИ
ВОЗДУХООЧИСТИТЕЛЯ - Устройство для
установки крышки воздухоочистителя.
22. ЧЕХОЛ НАПРАВЛЯЮЩЕЙ ШИНЫ
- Наденьте устройство для закрытия
направляющей шины и пильной цепи во
время транспортировки и в другое время,
когда цепная пила не используется.
СБОРКА
ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.
Для вашей же безопасности
всегда останавливайте двигатель
перед выполнением операций по
обслуживанию агрегата; надевайте
перчатки перед началом работы с цепью
пилы, не запускайте двигатель, если
цепь ослаблена.
1. Открутите две гайки и снимите крышку
сцепления.

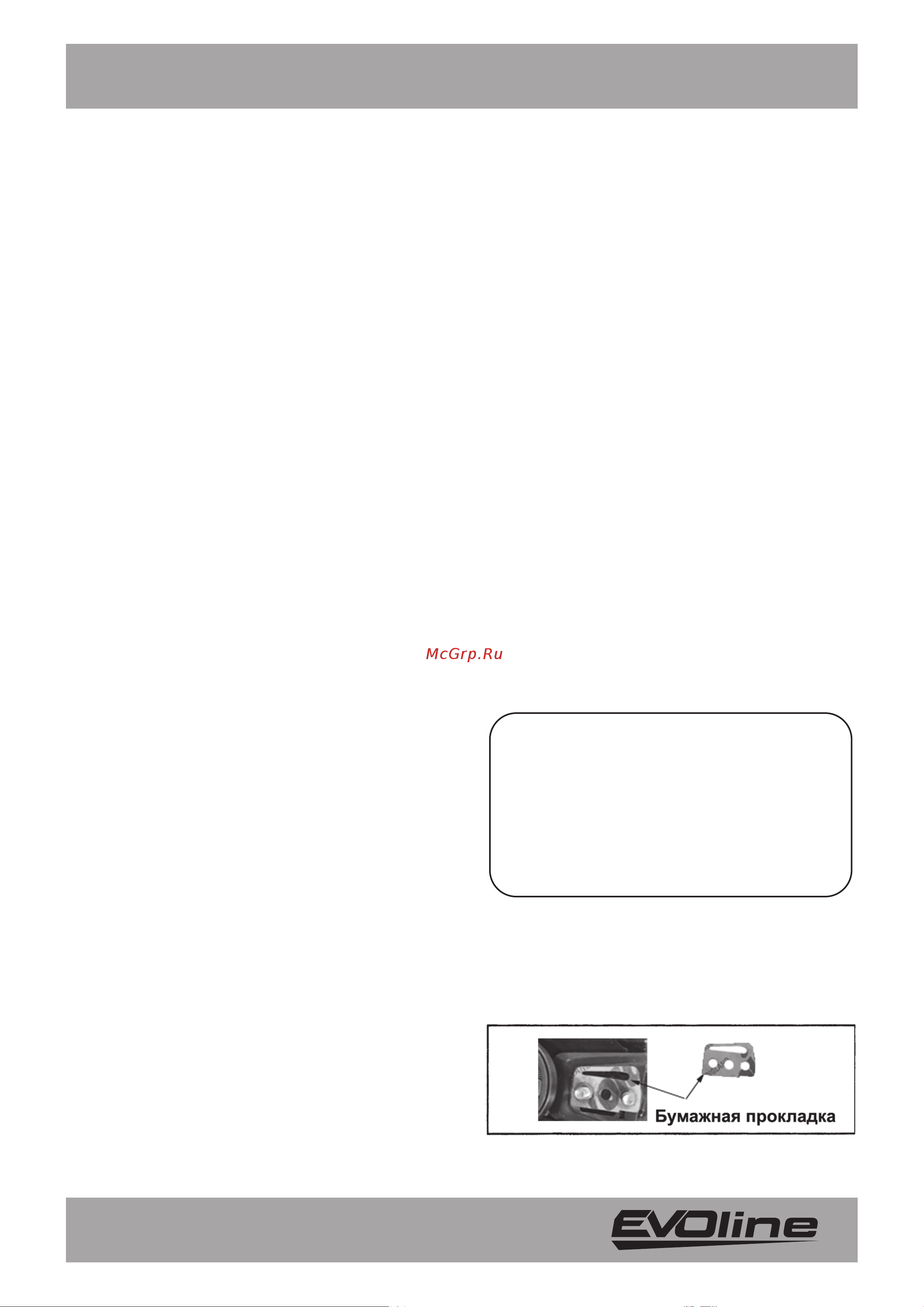

2. Установите бумажную прокладку на
направляющую пластину.
3. Установите шину и сдвиньте ее в
