Приложение к свидетельству № 59139 Лист № 1

об утверждении типа средств измерений Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пирометры инфракрасные RGK моделей PL-8, PL-12

Назначение средства измерений

Пирометры инфракрасные RGK моделей PL-8, PL-12 (далее по тексту - пирометры)

предназначены для бесконтактного измерения температуры поверхностей твердых тел по

их собственному тепловому излучению, при этом размеры отображаемой поверхности

объекта определяются угловым полем зрения пирометра.

Описание средства измерений

Принцип действия пирометров основан на преобразовании потока инфракрасного

излучения исследуемого объекта, переданного через оптическую систему и инфракрасный

фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный

температуре, затем сигнал преобразуется внутренней микропроцессорной системой в

цифровой сигнал.

Пирометры представляют собой оптико-электронные устройства, состоящие из:

объектива, фокусирующего излучение объекта на термоэлектрический приемник и

электронного блока измерения, регистрации и индикации. Микропроцессорная система

пирометров обеспечивает обработку полученного результата измерения и индикацию на

жидкокристаллическом дисплее текущего, максимального, минимального значения

измеряемой температуры объекта, а также разности температур и средней температуры

объекта измерений.

Пирометры инфракрасные RGK моделей PL-8, PL-12 различаются по

метрологическим характеристикам, возможностью изменения коэффициента излучения и

показателем визирования.

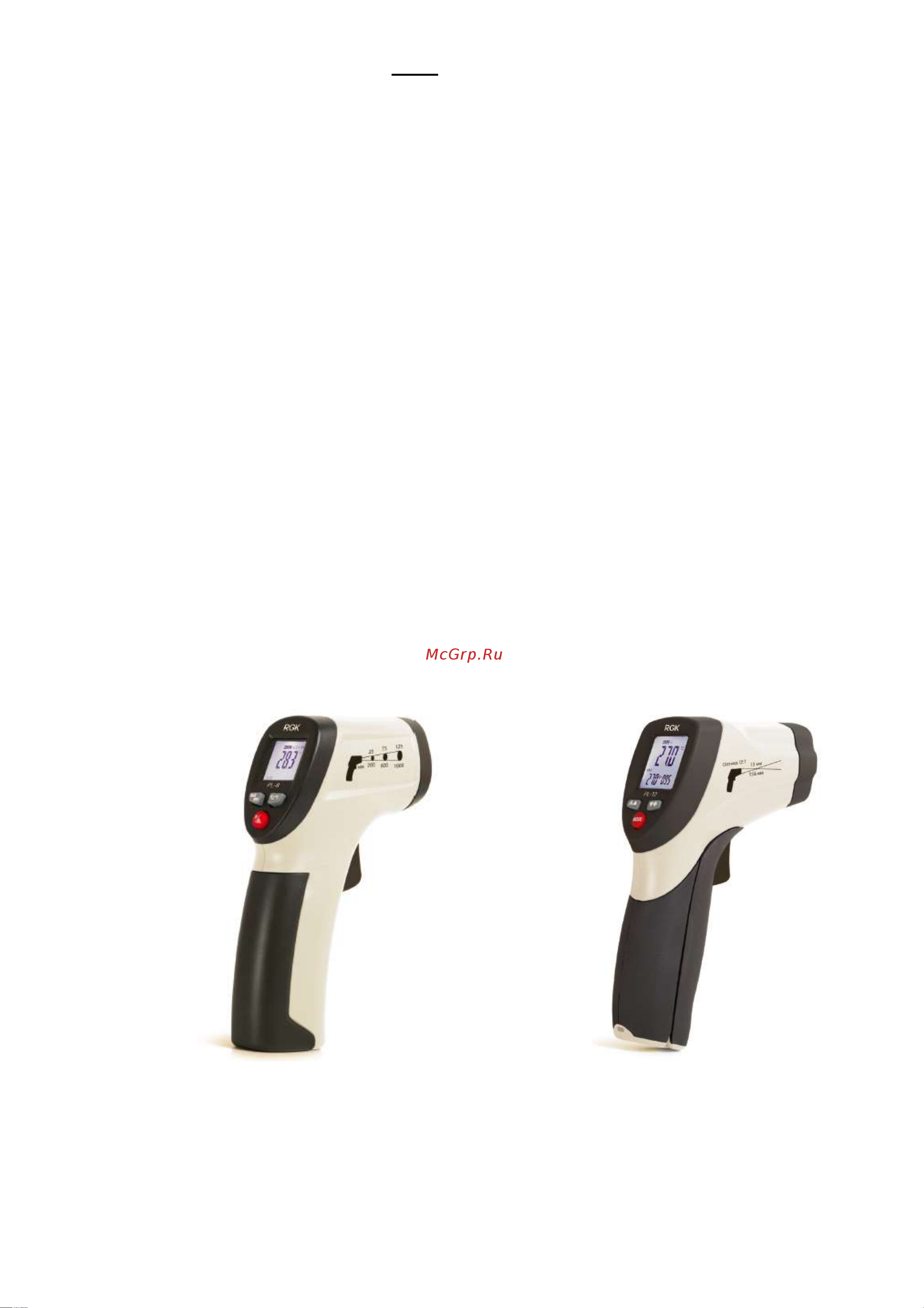

Фотографии общего вида пирометров приведены на рисунках 1-2:

Рис.1 Пирометры инфракрасные Рис.2 Пирометры инфракрасные

RGK модели PL-8 RGK модели PL-12

Программное обеспечение

Программное обеспечение (ПО) пирометров состоит только из встроенного,

метрологически значимого, ПО. Встроенное ПО находится в микропроцессоре,

размещенном в неразборном корпусе пирометра и не доступно для внешней

модификации.
