• Вставьте нижние стержни ручки в опоры ручки.

• Убедитесь, что монтажные отверстия в нижней ручке совмещены с отверстиями в

опорах.

• Закрепите нижние опоры ручки винтами с помощью подходящей крестовой

отвертки.

Для остальных моделей:

• Вставьте штифт кронштейна в круглое отверстие нижней ручки с левой и правой

стороны.

• Вставьте болт с квадратным подголовком (M8X20) в кронштейн и нижнюю ручку,

затем затяните барашковой гайкой (Рис.3).

ПРИМЕЧАНИЕ: Уровень ручки (высокий, средний или низкий) можно отрегулировать,

установив болт с квадратным подголовком в одно из трех отверстий на кронштейне

(Рис.4).

4.2. Сборка верхней ручки.

Для моделей: RD-GL40P, RD-GL40, RD-GL40S Для моделей: RD-GL46S, RD-GL46SB,

RD-GL51S, RD-GL51SB, RD-GL56S

• Вставьте болт (M8X45) в держатель левой ручки, нижнюю ручку и верхнюю ручку в

сборе по очереди, затем затяните гайкой ручки(Рис.5,5а,5b).

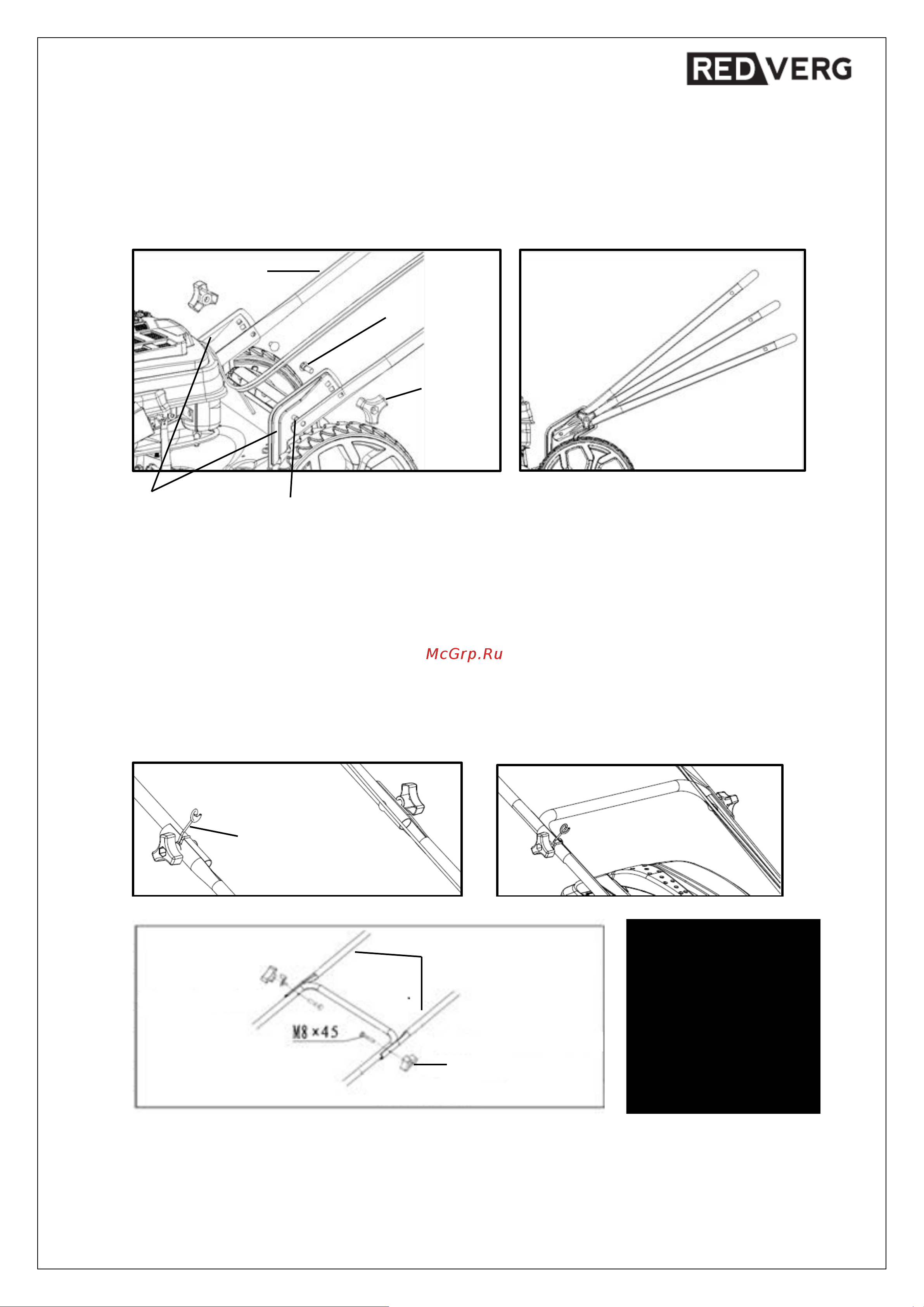

Рис.3

Рис.4

Штифт кронштейна

Кронштейн

Болт

Гайка

Рукоятка

Рис.5

Рис.5a

Рис.5b

Рис.5c

Крючок

пускового

троса

Верхняя ручка

Гайка

Болт
