Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки
обязательно ознакомьтесь с указаниями по сборке. За повреждения изделия, произошедшие
во время сборки, фирма ответственности не несет.
Для сборки изделия необходимы: молоток, крестовая отвертка и прилагаемый в комплекте
ключ для винтовой стяжки
Из данного комплекта деталей Вы можете собрать стол как правой, так и левой
конфигурации, для этого сделана дополнительная присадка на столешнице и боковинах
тумбы. Ниже описан процесс сборки для стола СПм-07.1 пр. Стол СПм-07.1 лев. собирается
аналогично с учетом конфигурации.
3. УКАЗАНИЯ ПО СБОРКЕ СТОЛА СПм-07.1
1.5.Соберите ящики тумбы. Для этого:
- Соедините винтовой стяжкой переднюю и заднюю
стенки ящика (дет.№10,12) с боковыми стенками
(дет.№10);
- Вставьте дно ящика (дет.№13) в пазы,
профрезерованные в боковых стенках и прикрепите
гвоздями к передней и задней стенкам ящика;
- Вставьте шурупы 4х40 в отверстия в передней стенке
ящика с тыльной стороны, оденьте лицевую накладку
(дет.№9) на шурупы и наживите ручку, отрегулируйте
положение лицевой накладки и затяните шурупы;
- Закрепите на боковинах ящика (дет.№ 10) ответные части
роликовых направляющих с помощью шурупов 3,5х16.
1.6.Вставьте ящики в тумбу: наклоните ящик и поставьте его
таким образом, чтобы ролики на направляющих ящика стали
на направляющие на боковинах тумбы; опустите ящик;
задвиньте его в тумбу.
1.7.Закройте входящими в комплект заглушками винтовую стяжку и
эксцентрики.
2
1
3
Изделие готово к эксплуатации.
1.2.Закрепите шурупами 3,5х16 роликовые
направляющие (поз.Д) на стенках тумбы
(дет.№№3). Соедините верхнюю и нижнюю
полки тумбы (дет.№№5,6) с боковыми
стенками тумбы (дет.№№3) с помощью
винтовой стяжки (поз.А).

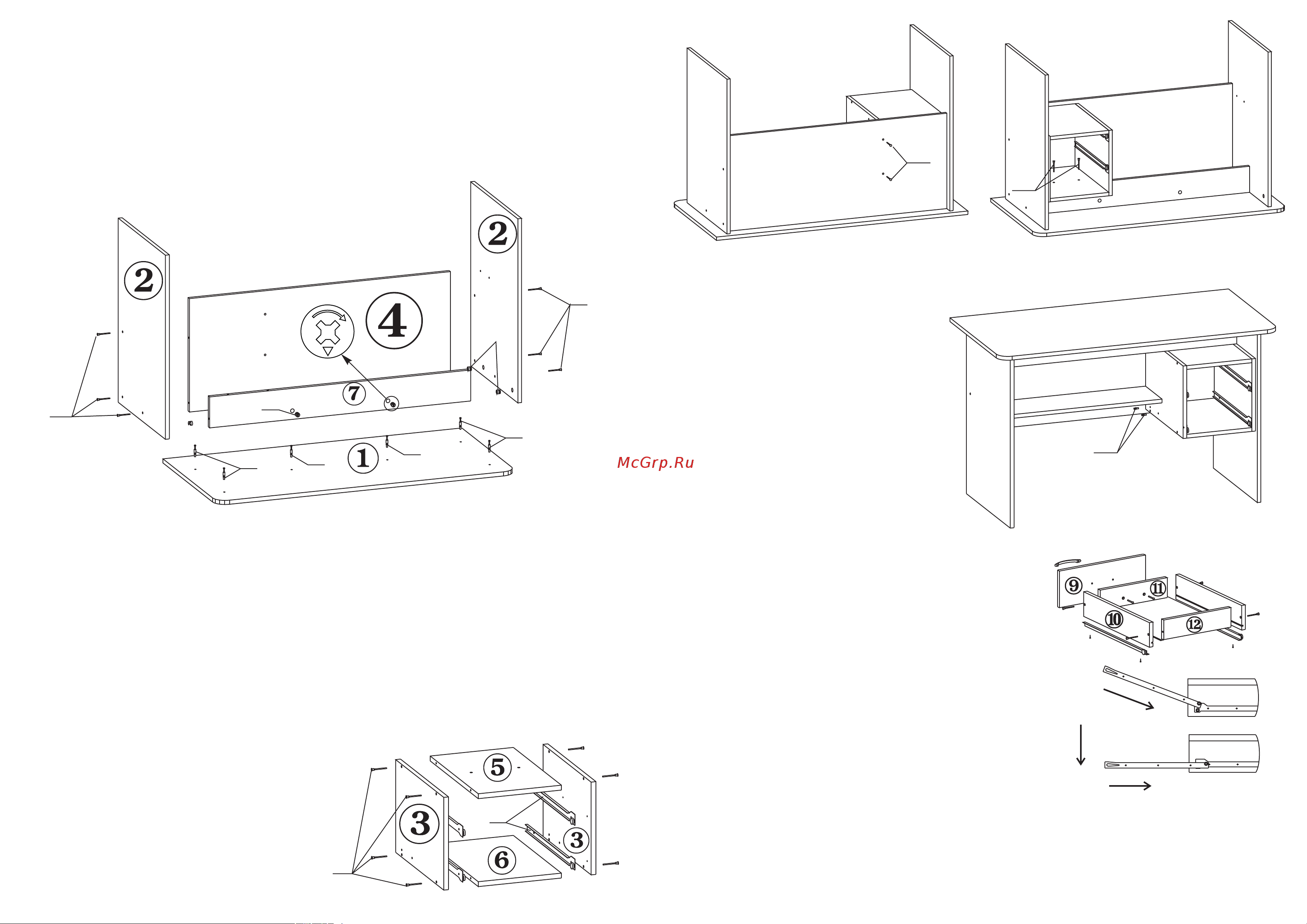

1.1.В отверстия в боковых стенках стола (дет.№№2), царге (дет.№7) вставьте эксцентрики
(поз.Б). Стрелка на эксцентрике должна быть направлена к торцу детали. В отверстия с
нижней стороны столешницы (дет.№1) закрутите штоки эксцентриков (поз.В). Соедините
царгу (дет.№7) со столешницей (дет.№1) так, чтобы штоки эксцентриков, закрепленные
на столешнице вошли в отверстия в торце царги. Поверните эксцентрики в царге на
180 гпрадусов по часовой стрелке. Соедините одну из боковых стенок (дет.№2) со
столешницей (дет.№1) так, чтобы штоки эксцентриков, закрепленные на столешнице
вошли в отверстия в торце боковой стенке. Поверните эксцентрики в боковой стенке на
180 гпрадусов по часовой стрелке. С помощью винтовой стяжки (поз.А) присоедините к
боковой стенке заднюю стенку (дет.№4) и царгу (дет.№7). Аналогичным образом
соедините вторую боковую стенку со столешницей , царгой и задней стенкой.
На нижних торцах боковин закрепите с помощью гвоздей наконечники.
1.3.С помощью винтовой стяжки (поз.А) прикрепите тумбу к царге (дет.№7) и задней стенке
(дет.№4).
1.4.В отверстия в боковых стенках
стола и тумбы (дет.№№2,3)
закрутите ввинчиваемые дюбели
(поз.Е). Соедините полку (дет.8)
с боковыми стенками стола и тумбы
так, чтобы дюбели, закрепленные на
боковинах, вошли в муфты,
запрессованные в полке и поверните
эксцентрики в муфтах на 180градусов
по часовой стрелке.
А
А
А
А
А
Б
Б
В
В
В
В
Д
Е
