GFT701 Стр. 2

Мощность избыточна:

Головка дюбеля глубоко проникает в закрепляемый мягкий материал – доски, фанеру.

Для регулировки мощности инструмента подкрутите регулятор мощности в положение 2,3 или 4- в

зависимости от необходимости заглубления дюбеля.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ. ЧИСТКА, СМАЗКА

Для того чтобы монтажный пистолет оставался долго в рабочем состоянии, его нужно регулярно

осматривать и обслуживать. Это особенно важно, если ранее монтажный пистолет интенсивно

эксплуатировался. Почистите пистолет, проверьте инструмент на внешние повреждения – следы

коррозии, трещины, видимый износ. Смажьте все металлические части тонким слоем масла.

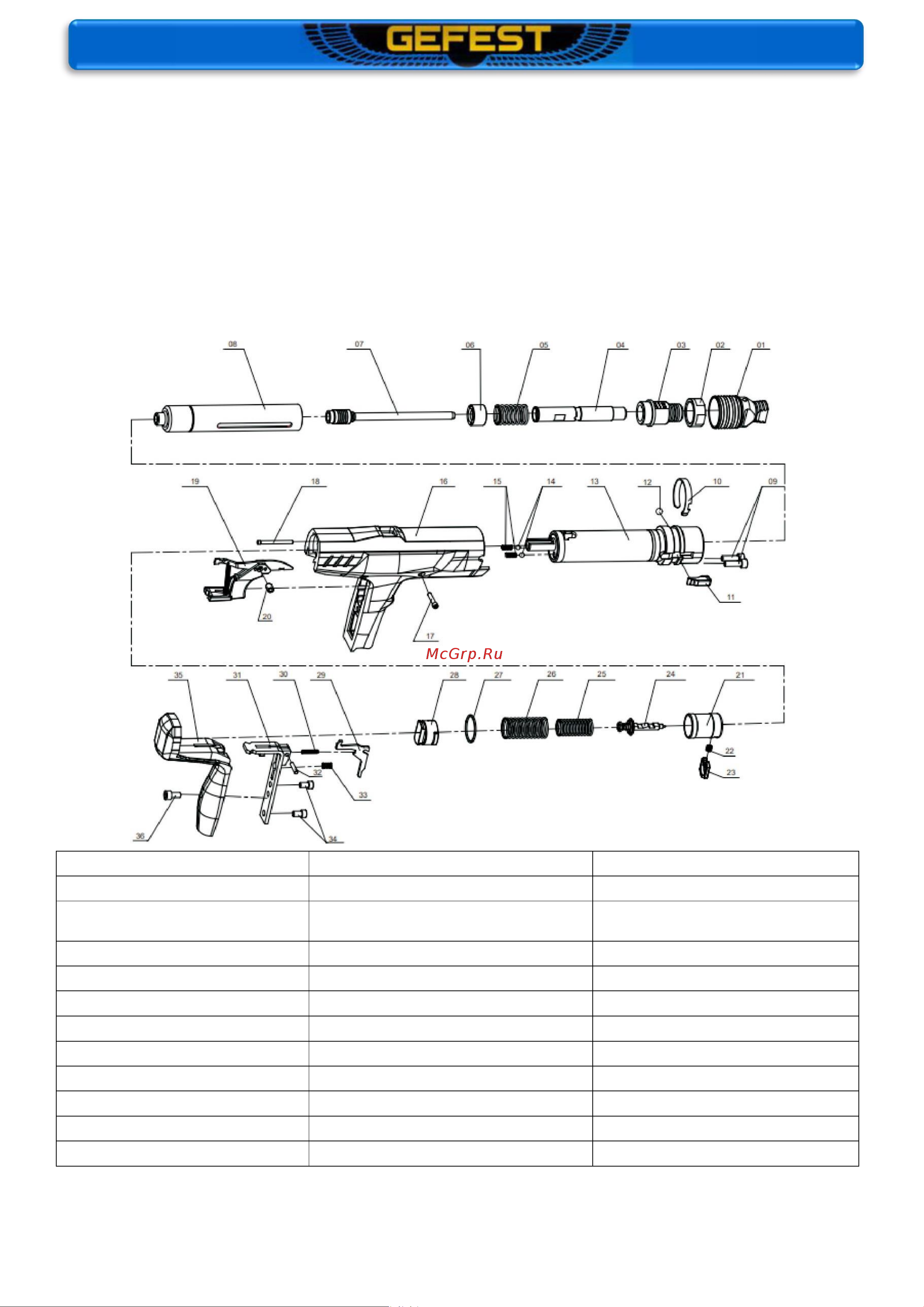

СХЕМА GFT701

I. Поглотитель звука;

13. Чехол ствола;

25. Пружина ударника;

2. Регулятор мощности;

14. Металлический шарик 5 мм;

26. Возвратная пружина;

3. Фиксатор ствола;

15. Пружины для металлических

шариков;

27. Кольцо заглушки;

4. Направитель крепежа;

16. Корпус рукоятки;

28. Заглушка крышки;

5. Пружина реверса;

17. Ось триггера;

29. Спусковой рычаг;

6. Амортизатор;

18. Пусковой штифт;

30. Пружина рычага;

7. Поршень;

19. Триггер в сборе;

31. Опора;

8. Ствол;

20. Фиксирующий штифт;

32. Ось спускового рычага;

9. Винт М6х18;

21. Задний колпак;

33. Пружина спускового рычага;

10. Амортизационная пружина;

22. Пружина фиксатора;

34. Винты М6х10;

11. Направляющая клавиша;

23. Фиксатор ударника;

35. Накладка рукоятки;

12. Металлический шарик 6 мм;

24. Ударник в сборе;

36. Винт М6х12;

ПОРЯДОК СБОРКИ–РАЗБОРКИ GFT701

Перед началом эксплуатации пистолета и в период эксплуатации, для осмотра состояния деталей,

чистки и смазки, замены дефектных деталей необходимо производить неполную разборку.
