15TOPEX.PL

III. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристика Значення

Ємність воронки для фарби 4,7 л

Допустимий робочий тиск 3,5 – 4,8 бар

Розміри воронки для фарби 230 x 255 мм

Діаметри сопел 4,5 мм, 6 мм, 8 мм

Діаметр кріплення воронки 42 мм

Розміри отвору виливу воронки 200 x 105 мм

Маса 1,1 кг

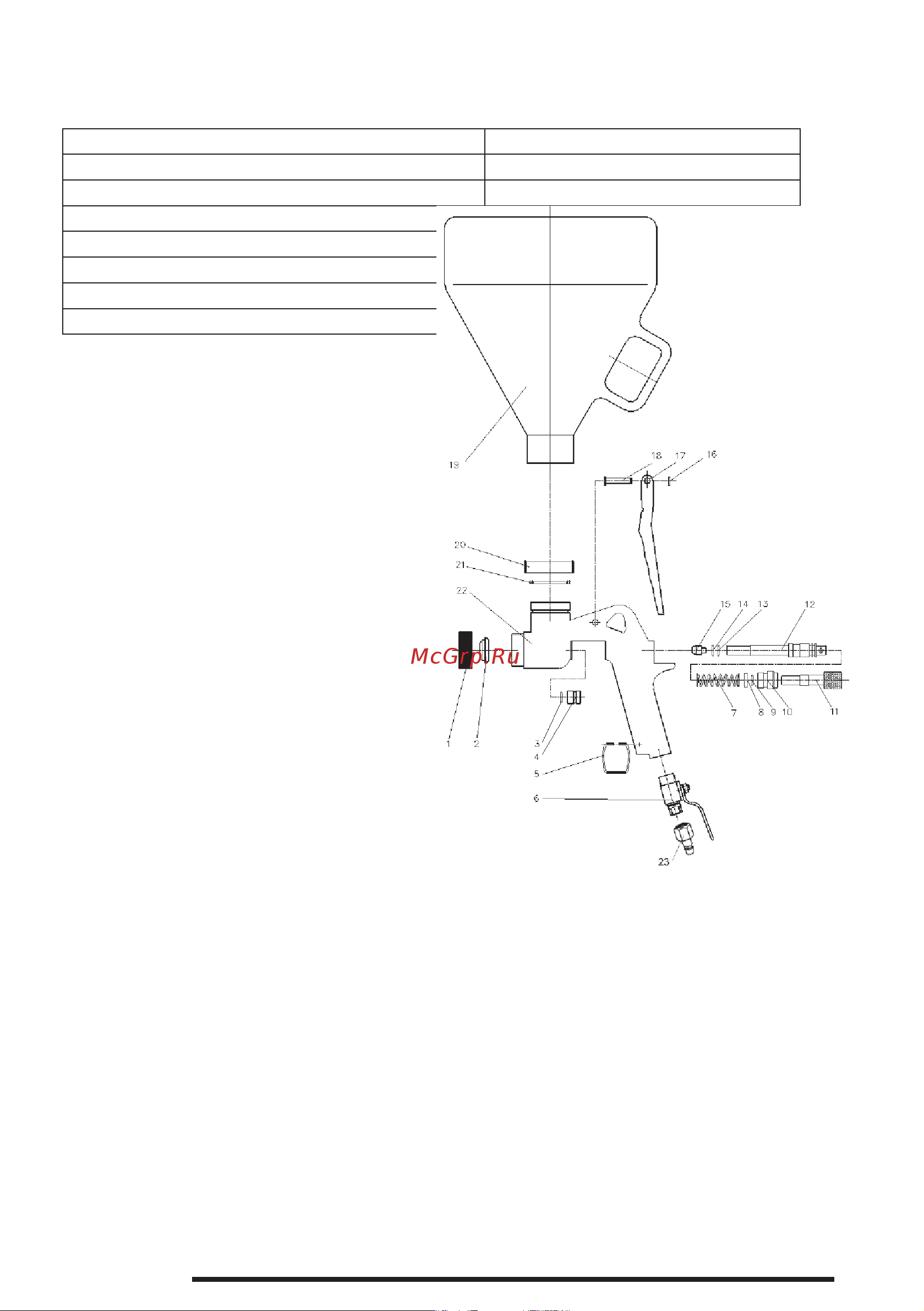

IV. ЕЛЕМЕНТИ КОНСТРУКЦІЇ ПІСТОЛЕТУ (ФАРБОПУЛЬТУ)

1 Кільце

2 Сопло повітряне

3 Ущільнення кільцеве 12,5x1,5

4 Різьба ущільнювальна

5 Фіксатор спускового важеля

6 Повітряний клапан

7 Пружина

8 Ущільнення

9 Ущільнення кільцеве 14x2,4

10 Різьба ущільнювальна

11 Гвинт регулювальний

12 Шток

13 Ущільнення кільцеве 14x1,9

14 Ущільнення кільцеве 14x1,9

15 Сопло

16 Шплінт, діам. 4

17 Важіль спусковий

18 Шворінь

19 Воронка для фарби

20 Обойма затискна

21 Ущільнення кільцеве 41x3,2

22 Корпус

23 Насадка швидко рознімної муфти
