ИНСТРУКЦИЯ ПО МОНТАЖУ

Плашечные зажимы CD 35, CD 150

1. Назначение и область применения.

• Плашечные зажимы CD 35, CD 150 предназначены для соединения неизолированных

алюминиевых или стальных проводов.

2. Основные технические характеристики.

• Основные технические характеристики плашечных зажимов CD 35, CD 150 указаны в

таблице 1.

Позиция Артикул

Cечение жилы, мм

Усилие

затяжки, Н·м

Размер головки,

мм

Масса, кг

Магистрали.

Ответвления.

CD 35

11100551

10-50

18±1,5

0,06

CD 150

11100561

16-150

18±1,5

0,13

Таблица 1. Технические характеристики плашечных зажимов CD 35, CD 150.

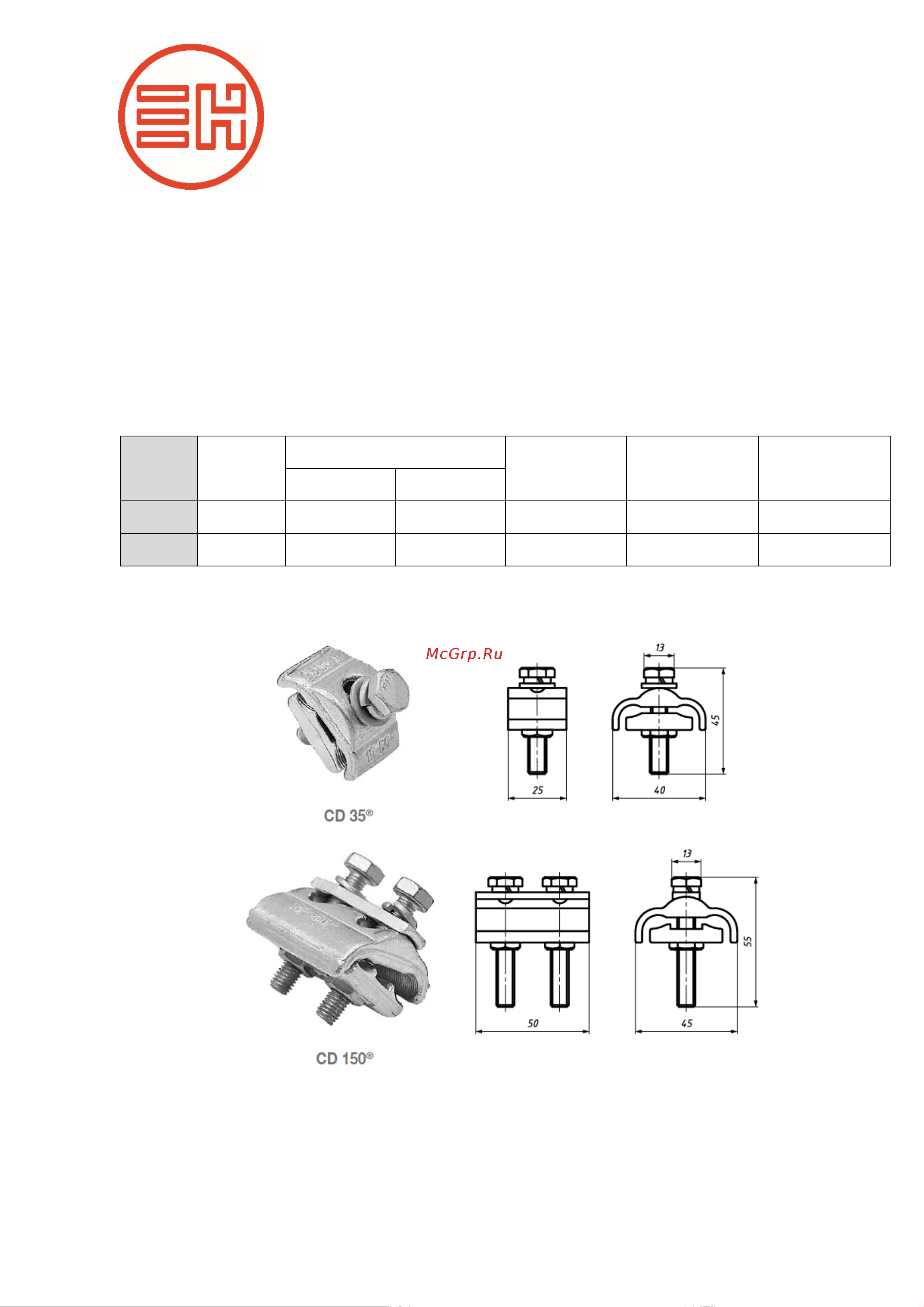

• Внешний вид плашечных зажимов CD 35, CD 150 представлен на рисунке 1.

Рис. 1. Внешний вид плашечных зажимов CD 35, CD 150.

• Плашечные зажимы CD 35, CD 150 являются необслуживаемыми изделиями.

• Ремонт зажимов не предусмотрен. Демонтаж возможен, вторичный монтаж не допускается.

3. Подготовка изделия к работе
