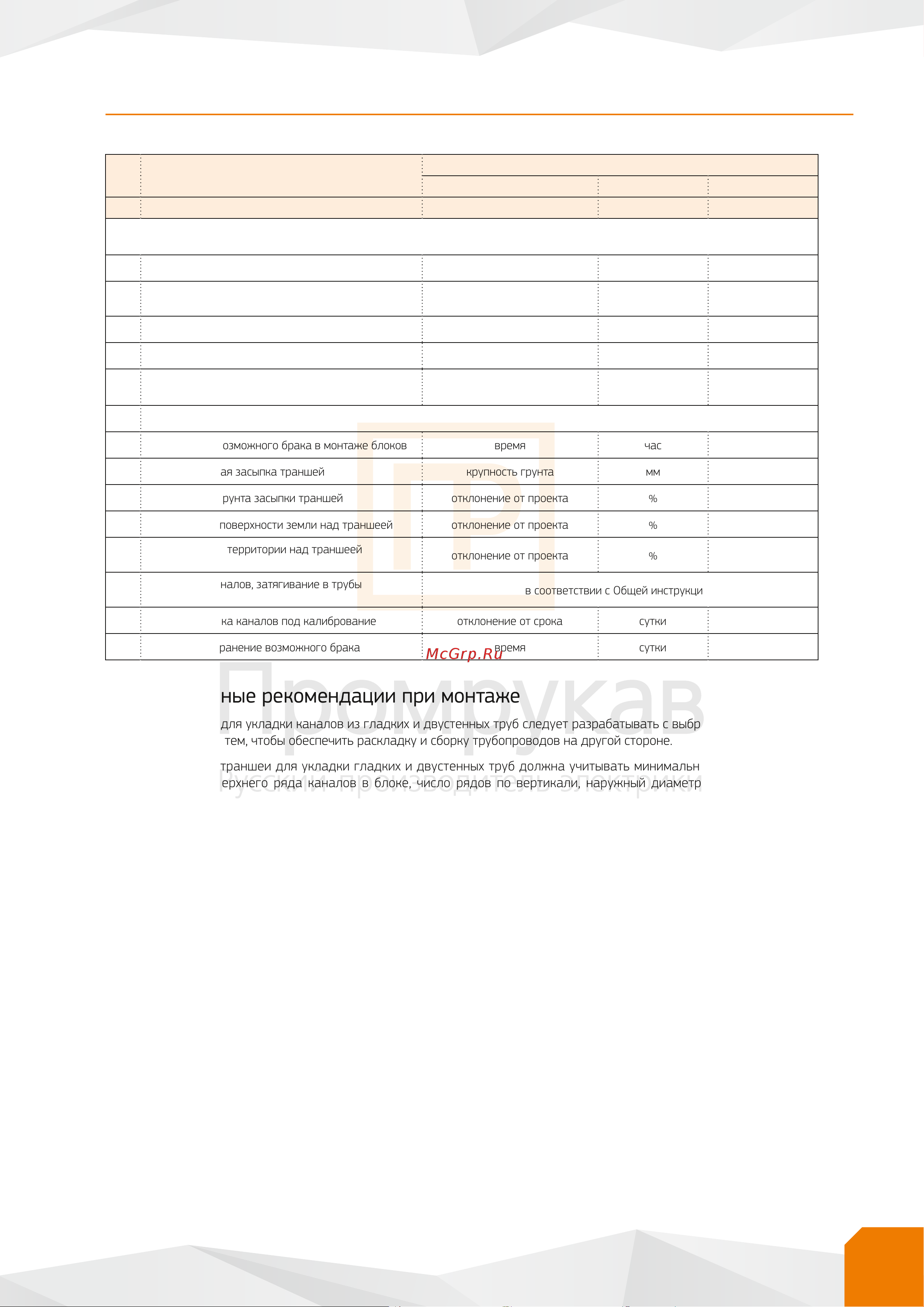

Промрукав альбом решений ТГД 2022 Страница: 41

Промрукав КС-2.2 1шт PR08.3720 Промрукав альбом решений ТГД 2022 онлайн [41/110] 830920

www.promrukav.ruРекомендации по проектированию и монтажу при подземной прокладке

№

п/п

Наименование технологического процесса

Параметры

наименование размерность величина

1 2 3 4 5

укладка 3, 4 и последующих блоков вдоль траншеи от i-ого к i+1-му колодцу производится с использованием технологических

процессов под № 11–22

24 Насыпка защитного слоя грунта над блоком труб толщина слоя м. 0,2-0,3

Уплотнение грунта защитного слоя в пазухах тран-

шей с боков от блока

отклонение от проекта % 10-15

26 Выравнивание поверхности защитного слоя грунта отклонение от проекта % 20-25

27 Сопряжение труб со стенками колодцев точность % 5-10

Обустройство мест сопряжения блоков труб

с колодцами

герметичность при давлении

воды

МПа 0,02

29. Контроль качества прокладки канализации из гладких и двустенных труб в соответствии с ТР на прокладку

30 Устранение возможного брака в монтаже блоков время час 2-3

31 Окончательная засыпка траншей крупность грунта мм ≤20

32 Уплотнение грунта засыпки траншей отклонение от проекта % 5-10

33 Планировка поверхности земли над траншеей отклонение от проекта % 10-15

Обустройство территории над траншеей

по проекту

отклонение от проекта % 10-15

Заготовка каналов, затягивание в трубы

кондукторов

в соответствии с Общей инструкцией

36 Сдача-приемка каналов под калибрование отклонение от срока сутки 1-2

37 Устранение возможного брака время сутки 1

6.7. Основные рекомендации при монтаже

6.7.1. Траншеи для укладки каналов из гладких и двустенных труб следует разрабатывать с выбросом грунта на одну

сторону с тем, чтобы обеспечить раскладку и сборку трубопроводов на другой стороне.

6.7.2. Глубина траншеи для укладки гладких и двустенных труб должна учитывать минимально допустимое заглу-

бление верхнего ряда каналов в блоке, число рядов по вертикали, наружный диаметр труб и расстояние

между рядами по вертикали.

6.7.3. Ширина траншеи также должна учитывать число рядов в блоке по горизонтали, наружный диаметр проклады-

ваемых труб и технологические площадки шириной 100–120 мм (Приложение №1 на стр. 47). В ППР, техноло-

гической карте должно быть предусмотрено устройство ограждения вокруг места производства работ.

6.7.4. При разработке траншеи роторным (цепным) экскаватором прокладка каналов из гладких и двустенных труб

должна производиться сразу по мере готовности траншеи, чтобы исключить возможные обвалы стенок, заполне-

ние ее дождевой (талой) водой. В слабых грунтах, а также при продолжительном введении работ на отдельном

участке вслед за разработкой траншеи необходимо крепить стенки.

6.7.5. Нижние ряды каналов из гладких и двустенных труб рекомендуется укладывать на насыпной слой песка толщи-

ной 90–110 мм (Приложение №1 на стр. 47).

6.7.6. Для предохранения от засорения концы труб необходимо плотно закрывать заглушками. При перерывах

в работе трубы должны быть также заглушены. При перерыве в работе более 1 суток траншеи следует защи-

щать от затопления водой.

6.7.7. Для обеспечения прямолинейности и требуемого уклона укладки гладких и двустенных труб отметки дна тран-

шеи и поверхности засыпки грунта над каждым рядом следует контролировать геодезическими приборами.

6.7.8. Трубы в каждом ряду и промежутки между ними и стенками траншеи следует засыпать песком. Трубы верхнего

ряда засыпаются слоем песка высотой 100–300 мм. Грунт засыпки уплотняется только в пазухах траншеи.

6.7.9. Типовые решения ввода труб в колодцы, фундаменты зданий и т.д. представлены в Альбоме чертежей и типовых

решений.

6.7.10. Окончательную засыпку каналов грунтом, вынутым при разработке траншеи, следует только при наличии над

ними песчаного слоя толщиной 200–250 мм.
