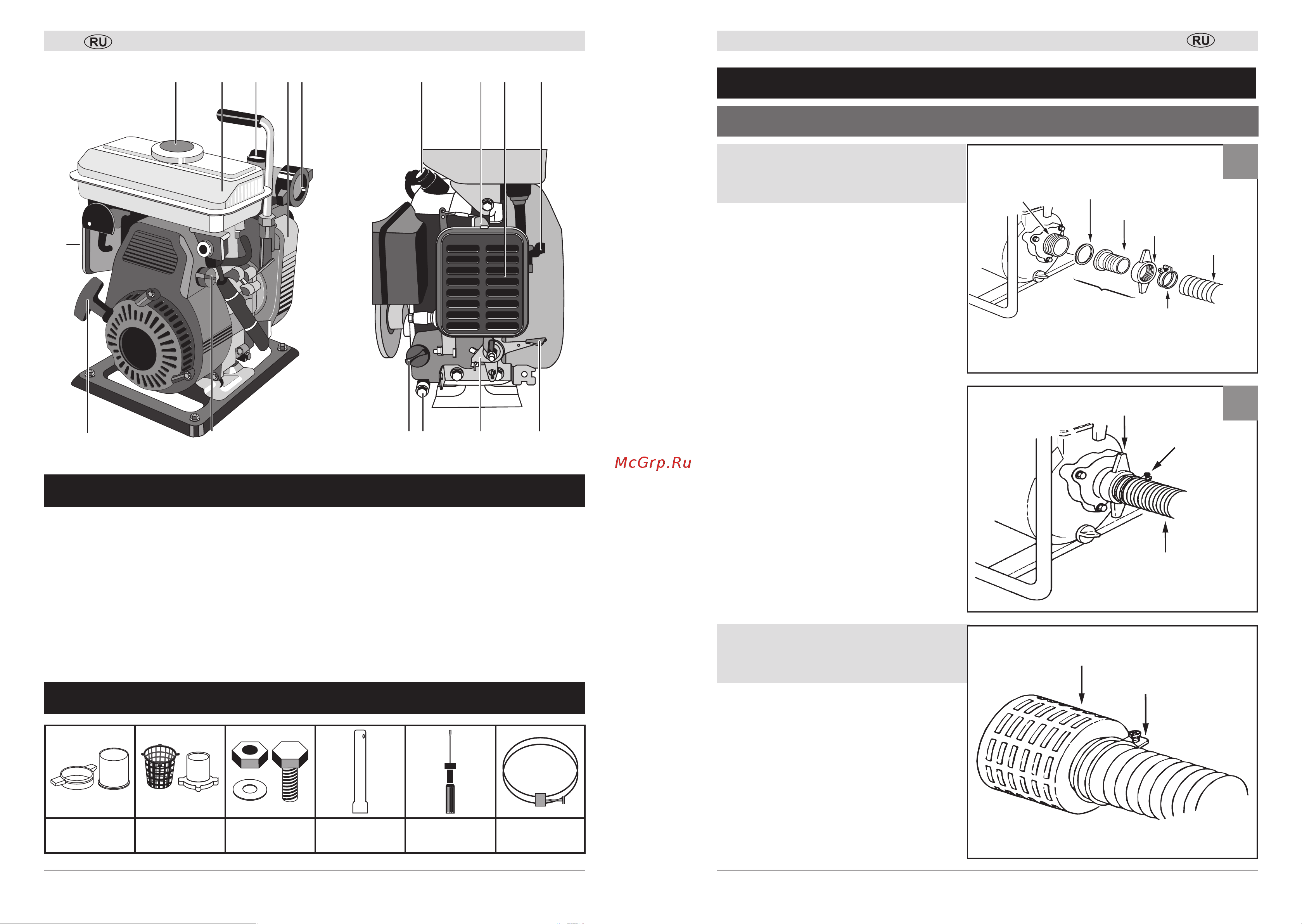

Руководство по эксплуатации Мотопомпа бензиновая
www.zubr.ru www.zubr.ru
| |
4
5
1. Присоединение рукава
к всасывающему патрубку
Входной патрубок
Прокладка
Фланец рукава
Гайка фланца
Всасывающий рукав
Хомут крепления
2. Присоединение фильтра
к всасывающему рукаву
412 2 13
1416158
3
1
6791110
5
Устройство
1. Органы управления
2. Фильтр воздушный
3. Ручка стартера
4. Свеча зажигания с проводом (сзади)
5. Выключатель зажигания
6. Крышка топливного бака
7. Топливный бак
8. Пробка-щуп маслоприемника
9. Крышка заливной горловины
10. Патрубок нагнетающий
11. Патрубок всасывающий (сзади)
12. Рычаг воздушной заслонки
13. Топливный кран
14. Рычаг дроссельной заслонки
15. Пробка слива масла
16. Винт количества
Комплектация
Фланец
и штуцер
Фильтр
Крепежный
набор
Ключ свечной Отвертка Хомут
Инструкции по применению
Сборка
Всасывающий рукав
Гайка фланца
Хомут рукава
Хомут рукава
Фильтр
I
II
