2271384 Italiano 129

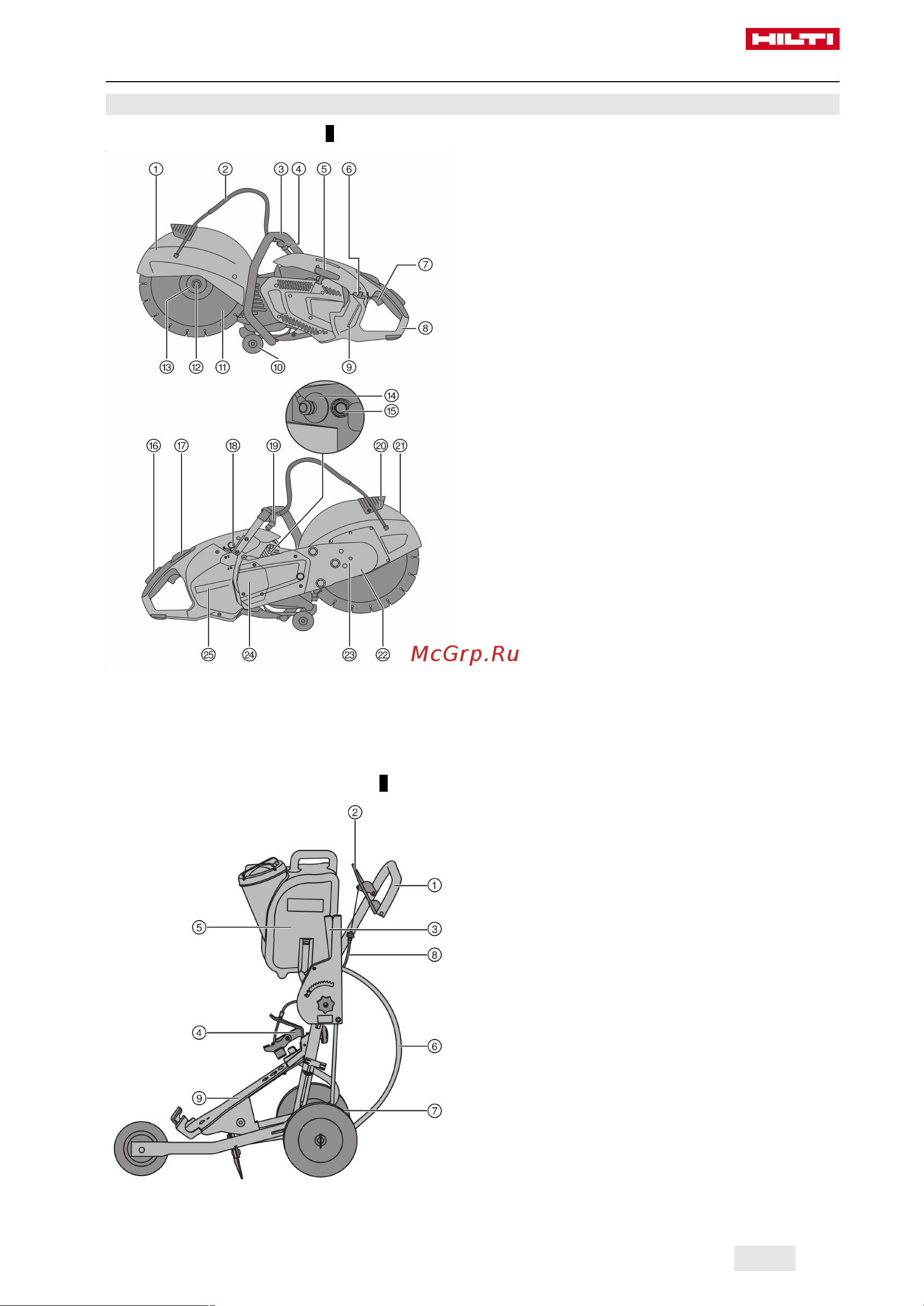

3 Descrizione
3.1 Panoramica del prodotto
3.1.1 Troncatrice a scoppio 1
@
Carter di protezione
;
Alimentazione di acqua
=
Impugnatura anteriore
%
Valvola acqua
&
Motorino d'avviamento a corda
(
Tappo del serbatoio carburante
)
Leva dell'acceleratore
+
Impugnatura posteriore
§
Spia del serbatoio
/
Rulli di guida
:
Disco da taglio
∙
Vite di fissaggio
$
Flangia di serraggio
£
Connettore per candela
|
Valvola di decompressione
¡
Leva di sicurezza acceleratore
Q
Interruttore di avviamento/arresto con se-
miaccelerazione
W
Pompa motorino d'avviamento
E
Raccordo per l'acqua
R
Impugnatura di regolazione carter di prote-
zione
T
Senso di rotazione dischi da taglio (freccia
nella parte anteriore del carter di protezione)
Z
Braccio di taglio
U
Foro di arresto per il cambio del disco da
taglio
I
Copertura pompa
O
Coperchio del filtro aria
3.1.2 Carrello di guida (accessorio) 2
@
Impugnatura
;
Leva dell'acceleratore
=
Regolazione della profondità di taglio
%
Elemento di fissaggio
&
Serbatoio dell'acqua
(
Raccordo per l'acqua
)
Spostamento degli assi
+
Tirante dell'acceleratore
§
Supporto macchina
