0458-758-1821-B

4

pyccкий

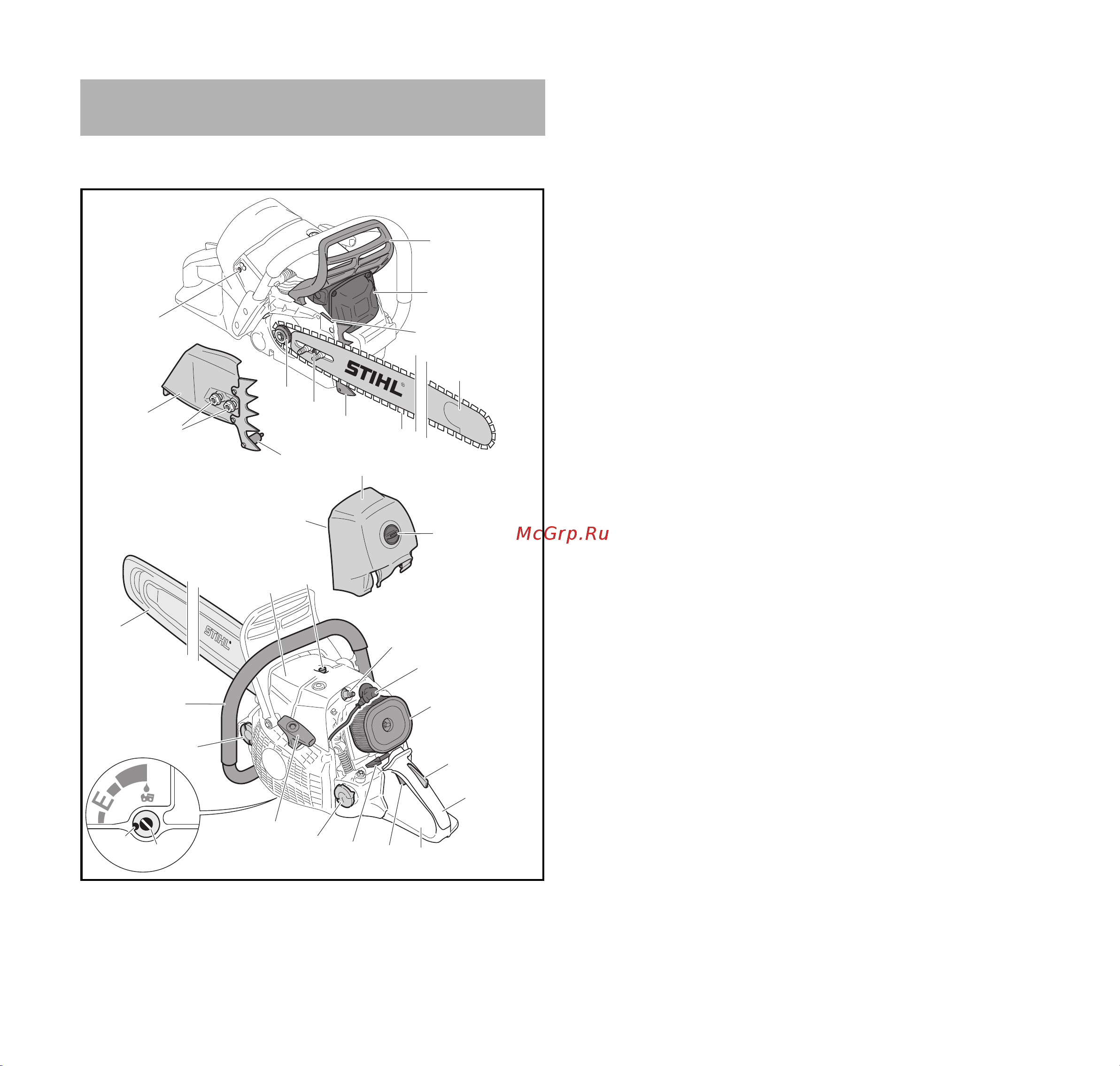

3 Обзор

3.1 Мотопила

1 Регулировочные винты карбюратора

Регулировочные винты карбюратора служат для

регулировки карбюратора.

2 Передний защитный щиток

Передний защитный щиток защищает левую руку от

контакта с пильной цепью, служит для

задействования пильной цепи и при отдаче

автоматически задействует тормоз цепи.

3 Глушитель

Глушитель уменьшает уровень шума, создаваемого

мотопилой.

4 Направляющая шина

Направляющая шина служит направляющей для

пильной цепи.

5 Пильная цепь

Пильная цепь режет древесину.

6 Зубчатый упор

Зубчатый упор служит для опоры мотопилы на

дерево во время работы.

7 Натяжной винт

Натяжной винт служит для регулировки натяжения

цепи.

8Звездочка

Звездочка приводит в движение пильную цепь.

9 Цепеуловитель

Цепеуловитель останавливает отлетевшую или

порванную пильную цепь.

10 Гайки

Гайки крепят крышку звездочки на мотопиле.

11 Крышка цепной звездочки

Крышка звездочки закрывает звездочку и фиксирует

направляющую шину на мотопиле.

12 Кожух цепи

Кожух цепи защищает от контакта с пильной цепью.

13 Трубчатая рукоятка

Трубчатая рукоятка предназначена для

удерживания, направления и ношения мотопилы.

14 Крышка масляного бачка

Крышка масляного бачка закрывает масляный бачок.

3Обзор

9

10

1

11

12

14

15

16

18

13

17

19

20

8

7

4

5

6

21

3

#

2

23

24

31

30

29

27

28

25

26

22

0000-GXX-A386-A0
